簡介

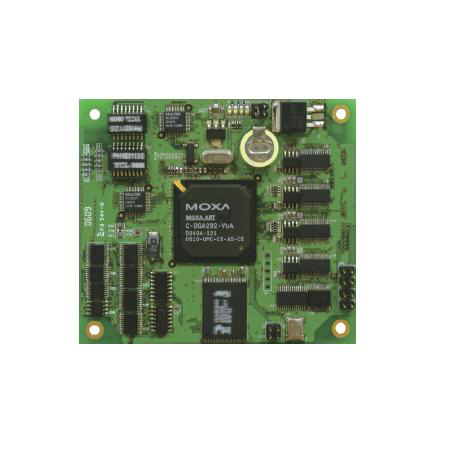

    EM-1220 嵌入式模塊具備4 個RS-232/422/485 三合一串口、2 個以太網口和用于擴展存儲容量的SD 插槽。模塊設計結構緊湊，方便用于各種場合，如油氣站、自動售貨機和自動售票機；此外，功能強大的串口通信能力尤其便于實現系統集成。程序員可以利用預裝 的、立即可用的μClinux 和功能全面的開發套件輕松實現程序的編寫，從而為各種工業自動化應用打造一個可靠的通訊平臺。

特點

- MOXA ART ARM9 32-bit 192MHz處理器
- 板載16MB RAM，8MB閃存
- 4個串口，RS-232/422/485界面可通過軟件選擇
- 2個10/100 Mbps以太網口，可實現網絡冗余
- RS-232串口console，支持PPP撥號
- 立即可用的μClinux Kernel 2.6操作系統
- 具備SD卡插槽
- 內建RTC，蜂鳴器
- 10個GPIO，方便實現系統集成
- 功能全面的開發套件，快速實現程序開發

硬件規格

系統CPU：MOXA ART ARM9 32-bit 192 MHz處理器
DRAM：板載16 MB (ODM可選32 MB)
Flash：板載8 MB (ODM可選16 MB)
存儲容量擴展：可采用SD槽進行擴展
Console端口：1個RS-232串口，全信號，支持PPP
其他：RTC，蜂鳴器，看門狗計時器
操作系統：內建μClinux Kernel 2.6.9
網絡通信LAN：2個10/100 Mbps速率自偵測網口
保護：內建1.5 KV 電磁隔離保護
串口通信串口：4個軟件可選RS-232/422/485三合一串口
保護：內建15 KV ESD 全信號保護
數據位：5，6，7，8
停止位：1，1.5，2
奇偶校驗：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF，RS-485 ADDCTM
通信速率：50 bps ~ 921.6 Kbps,支持任意波特率
LED系統指示燈：1個Ready燈
LAN：2個10M/Link燈，2個100M/Link燈
串口：4個TxD燈，4個RxD燈
電源需求輸入：外接5 VDC，通過針腳輸入
機械規格尺寸 (W x L)：
EM-1220：90 x 80 mm
EM-1240 開發套件:177 x 115 mm
重量：EM-1240：50 g，EM-1240-開發套件：200 g
模塊接口：兩個2 x 28針腳;
針腳尺寸：1.27 x 1.27 mm
環境工作溫度：
-10 ~ 60 °C (14 ~ 140 °F)，5 ~ 95% RH
存儲溫度：
-20 ~ 80 °C (-4 ~ 176 °F)，5 ~ 95% RH
安規認證EMC：FCC Part 15，CISPR 22 Class A
CE Class A：EN55022 Class A，EN61000-3-2 Class A,
EN61000-3-3，EN55024
保修期5 年

軟件規格

內核版本：μClinux Kernel 2.6.9
協議棧：ARP，ICMP，IPV4，TCP，UDP，F(xiàn)TP，Telnet，SNMP
V1/V2c，HTTP，CHAP，PAP，DHCP，NTP，NFS V2/V3，
SMTP，Telnet,PPP，PPPoE
文件系統：JFFS2（Kernel），Root File System (只讀)和 User Director (讀/寫)
Msh：Minix shell command
pppd：通過串口后臺程序進行撥入撥出，包括 PPPoE(Point-to-Point over Ethernet)
Snmpd：SNMP V1 后臺程序
Busybox：Linux標準命令應用程序
Tinylogin：登陸和用戶管理后臺程序
Telnetd：Telnet服務器后臺程序
Telnet：Telnet客戶端后臺程序
Inetd：TCP 服務器管理后臺程序
ftpd：FTP服務器后臺程序
ftp：FTP客戶端后臺程序
Boa：Web服務器后臺程序
ntpdate：網絡時間協議客戶端應用程序
Tool Chain：(支持Linux 和Windows)
Arm-elf-gcc：C/C++ PC 交叉編譯器,
μClibc：POSIX標準C庫
UC Finder：基于IP搜索UC的工具（適用于Windows和 Linux）
