簡介

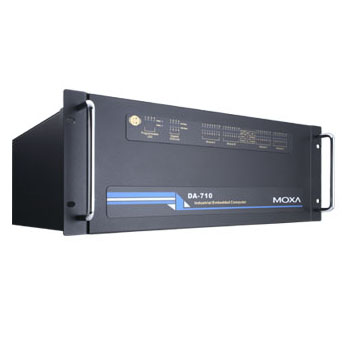

    DA-710是基于Intel X86處理器的嵌入式計算機，支持VGA，4個以太網口，2個RS232串口，CF卡插槽和USB。19英寸，4U高度的DA-710是工業應用的理想平臺。DA-710具有4個PCI插槽用于插入擴展模塊。Moxa提供一系列的通訊模塊，包括8口RS-232/422/485串口模塊，4口10/100 Mbps 網口模塊，8口RS-422/485串口模塊，8口交換機網口模塊，通用PCI擴展模塊。友好的設計讓用戶可以更方便快捷的更換模塊。DA-710運行Linux或者Windows XP Embedded系統，為開發人員提供一個友好的軟件開發環境，Moxa提供的強大的軟件支持讓編程更加容易，幫助程序開發人員快速開發無bug代碼，減少資源支出。

特點

• 英特爾酷睿2雙核T7500 2.2 GHz處理器

• 1個200 pin DDR2 SODIMM內存插槽，支持DDR2 533類型，最大2 G

• 配備4個PCI插槽，可用于擴展外圍設備

• 4個10/100/1000網口，支持網絡冗余

• 1個CF卡插槽，1個IDE，2個SATA-150接口，可用于擴展存儲空間

• 4個高速的USB 2.0接口

• 4個DI，4個DO

• 立即可用的Linux或Windows Embedded Standard 2009平臺

• 19英寸機架安裝，4U高度

• 無風扇設計

• 雙100/240 VAC/ VDC的電源輸入

硬件規格

系統CPU：
? Intel Core 2 Duo T7500 2.2 GHz處理器操作系統（預裝）:Windows Embedded Standard 2009，Linux 2.6
系統芯片組：Intel GME965 + ICH8M
BIOS：8 Mbit SPI Serial Flash，PCI即插即用，支持ACPI功能
前端總線：533 MHz
系統內存：2 GB容量，1 GB前期設置：1 DDR2-533/667插槽200針SO-DIMM SDRAM安裝高達2 GB（已配置1 GB）
USB：兼容USB 2.0 x 4，A型連接器，支持系統啟動
存儲內建：2 GB工業板載DOM用于存儲OS
存儲擴展：CF卡插槽
硬盤支持：2個SATA接口，1個IDE接口
其他外接設備鍵盤/鼠標：1個PS/2接口，支持標準的PS/2鍵盤和PS/2鼠標
顯示圖形控制器：集成Intel圖形媒體加速器（GMA X3100）
顯示器內存：動態顯存技術
Intel清晰圖像技術：MPEG-2硬件加速器，微軟的DirectX 9
顯示接口：CRT顯示器的VGA輸出 (DB15孔式接口)
分辨率：QXGA最大支持到2048 x 1536 @ 60Hz
以太網接口LAN：4個10/100/1000 Mbps自適應網口 (RJ45)
電磁隔離保護：內建1.5 KV
串口串口標準：2個RS-232接口 (DB9針式)
電磁隔離保護：全信號4 KV
串口通訊參數數據位：5，6，7，8
停止位：1，1，5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：XON/XOFF
波特率：50 bps ~ 115.2 Kbps
串口信號RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
數字輸入輸入通道：4，source type
輸入電壓：0 ~ 30 VDC
數字輸入（干結點）：
? 邏輯“0”：關閉至GND
? 邏輯“1”：打開
數字輸入（濕結點）：
? 邏輯“0”：+3 V以下
? 邏輯“1”：+10 ~ +30 V (DI源到DI)
連接器類型：6針接線端子 (4端口，DI Source，GND)
隔離：4 KV光電隔離
數字輸出輸出通道：4，sink type
輸出電流：Max.200 mA/通道
通態電壓：額定24 VDC，集電極開路至30 V
連接器類型：5針螺絲端子 (4端口，GND)
隔離：4 KV光電隔離
LED指示燈系統：電源 x 1，存儲 x 1
LAN：100M x 4，1000M x 4
電源故障：LED x 2
可編程：LED x 4
模塊：模塊A x 16，模塊B x 16，模塊C x 16，模塊D x 16
機械特性外殼：SECC金屬板 (1 mm)
重量：14 kg
尺寸：
? 不帶安裝配件：400 x 420 x 180 mm (15.75 x 16.54 x 7.09 in)
? 帶安裝配件：400 x 480 x 180 mm (15.75 x 18.90 x 7.09 in)
安裝：標準19英寸機架
工作環境工作溫度：-10 ~ 50 °C (14 ~ 122 °F)
存儲溫度：-20 ~ 80 °C (4 ~ 176 °F)
工作濕度：5 ~ 95%（無凝露）
電源需求電壓輸入：單或雙輸入，100 ~ 240 VAC / VDC自偵測 47~63Hz，接線端子
功耗：60 W
安規認證Safety：UL 60950-1，CSA C22.2 No. 60950-1-07，CCC(GB4943，GB9254，GB17625.1)
EMC：EN 55022 Class A，EN 61000-3-2，EN 61000-3-3，EN 55024，F(xiàn)CC Part 15 Subpart B Class A
Green Product：RoHS，CRoHS，WEEE
可靠性報警工具：內建蜂鳴器與RTC（實時時鐘）與備份鋰電池
自動重啟觸發器：內建WDT（看門狗定時器）支持1-255時間間隔水平，使系統復位，軟件可編程
MTBF (平均故障間隔時間)118,815小時
保修保修期：3年

軟件規格

Linux操作系統：Linux 2.6.26，Debian 5 (Lenny)
文件系統：EXT2
協議棧：TCP，UDP，IPv4，SNMP v1/v2c/v3，ICMP，ARP，HTTP，CHAP，PAP，SSH 1.0/2.0，SSL，DHCP，NTP，NFS，Telnet，F(xiàn)TP，TFTP，PPP，PPPoE
網絡安全：iptables firewall，OpenVPN
Web服務器 (Apache)：允許創建和管理網站，支持PHP和XML
終端服務器 (SSH)：為兩個不受信任的主機在沒有安全機制的網絡之間提供安全的加密通信.
撥號網絡服務：Linux下的PPP守護進程，可通過PPP協議完成撥入和撥出任務，實現與其它主機之間的網絡連接.
文件服務器：能夠讓遠程客戶端通過網絡來訪問文件和其它資源
看門狗服務：在指定時間內通過CPU硬件實現CPU重啟（通過調用Moxa庫函數來觸發）
應用開發軟件：
? Moxa API Library
? GNU C/C++ compiler
? GNU C library
Windows XP Embedded操作系統：Windows Embedded Standard 2009
文件系統：NTFS
協議棧：DHCP，DNS，F(xiàn)TP，HTTP，SNTP，NTP，Telnet，SMTP，SNMPv2，TCP，UDP，IPv4，ICMP，IGMP，IPsec，TAPI，ICS，PPP，CHAP，EAP，PPPoE，PPTP，NetBIOS
Web服務器 (IIS)：允許用戶創建和管理網站
Silverlight 2.0：一個免費的軟件運行環境，提供豐富的應用經驗和利用.NET框架實現的跨多平臺和瀏覽器的高質量交互視頻
遠程注冊表服務：能夠讓遠程用戶修改本機的注冊表設置
遠程桌面：終端服務器的遠程桌面組件為運行終端服務的計算機提供遠程訪問功能
看門狗服務：在指定時間內通過CPU硬件實現CPU重啟（通過調用Moxa庫函數來觸發）
增強型寫過濾器（EWF）：將磁盤寫操作重定向到內存或者其它磁盤介質
應用開發軟件：
? Moxa API Library
? Microsoft .Net Framework 3.5 with SP1
? Active Directory Service Interface (ADSI) Core
? Common Control Libraries
? Common File Dialogs
? Direct3D，DirectPlay，DirectShow，and Direct show filters
? Mapi32 Libraries
? Message Queuing (MSMQ) Core
? Microsoft Visual C++ Run Time Libraries
? Power Management dynamic-link library
? RPC
? Windows API，Script Engines，and WMI
