簡介

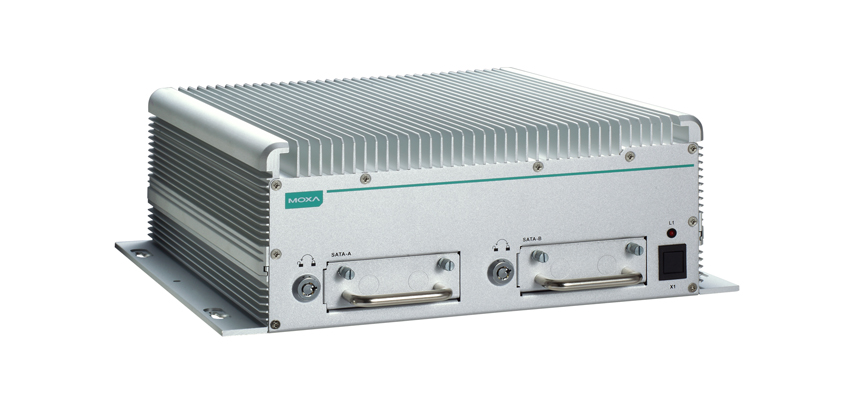

    V2616A系列嵌入式計算機搭載 Intel Core i5/i7處理器，配備2個RS-232/422/485串口，2個千兆以太網口，3個USB2.0端口，和雙VGA/DVI-D視頻輸出。V2616A符合EN 50155標準的基本部分，包括工作溫度、輸入電壓、浪涌保護、防靜電、抗振動、保形涂層和絕緣保護等，使其更適用于各種工業應用。

     V2616A配備了CFast插槽，提供了充足、安全的數據緩沖和額外的存儲擴展。此外，2個支持熱插拔的存儲托盤可搭載高性能硬盤錄像機2.5“固態硬盤或普通硬盤，采用RAID 1陣列的方式來提供充分的數據冗余。

預裝Windows Embedded Standard 7或Debian 7，V2616A為編程人員或系統集成商提供了一個計算機和系統開發平臺。

特點

• 符合EN 50121-4標準

• 符合EN 50155*標準基本部分

• IEC 61373認證，抗振動/抗沖擊

• 2個熱插拔存儲托盤，可支持2.5”SSD或HDD

• SynMap功能，可用于系統狀態監控

• 支持24 ~ 110 VDC隔離電源輸入

• 便捷的紐扣電池更換

• Smart Recovery功能，用于人工或自動系統重啟

硬件規格

計算機CPU：
? V2616A-C5系列：Intel? Core? i5-3610ME雙核處理器 (3M Cache，2.7 GHz)
? V2616A-C7-T系列：Intel? Core? i7-3517UE雙核處理器 (4M Cache，1.7 GHz)
? V2616A-C8系列：Intel? Core? i7-3612QE四核處理器 (6M Cache，2.1 GHz)
OS(預裝)：Linux或Windows Embedded Standard 7
系統芯片：Mobile Intel HM65 Express Chipset
系統內存：最大支持16GB，預裝4GB：2個8 GB DDR3-1600 SO-DIMM SDRAM插槽
USB：3個USB 2.0端口，2個type A接口，支持系統啟動；1個M12接口
存儲內建：8 GB CFast，用于安裝操作系統
存儲擴展：2個熱插拔存儲托盤，可用于2.5”SATA SSD或HDD
HDD：1個內建SATA-II存儲接口，可用于2.5”SATA SSD或HDD
擴展插槽：1個全/半尺寸mini PCIe插槽，帶1個SIM卡插槽。mini PCIe插槽支持電源開關控制
其他外設音頻：輸入，輸出（M12）
顯示器圖形控制器：Intel? HD Graphics 4000 (integrated)
VGA接口：DB15 female，最高分辨率可達2048 x 1536
DVI接口：DVI-D connector (Chrontel CH7307 SDVO to DVI transmitter)，最高分辨率可達1920 x 1200
以太網網口：2個自適應10/100/1000 Mbps端口 (M12 X-coded)
串口串口：2個RS-232/422/485串口，軟件可選 (DB9 male)
隔離保護：1.5 kV
ESD保護：4 kV for all signals
串口信號RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxDA(-)，TxDB(+)，RxDB(+)，RxDA(-)，GND
RS-485-4w：TxDA(-)，TxDB(+)，RxDB(+)，RxDA(-)，GND
RS-485-2w：DataA(-)，DataB(+)，GND
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流控：RTS/CTS，XON/XOFF，ADDC (自動數據流向控制) for RS-485
波特率：50 bps ~ 921.6 Kbps (支持非標準波特率，詳情參考用戶使用手冊)
數字輸入輸入通道：6個，source type
輸入電壓：0 ~ 30 VDC at 25 Hz
干接點數字輸入：
? Logic level 0：Close to GND
? Logic level 1：Open
濕接點數字輸入：
? Logic level 0: +3 V max.
? Logic level 1: +10 V to +30 V (Source to DI)
隔離保護：3 kV
數字輸出輸出通道：2個，sink type
輸出電流：Max. 200 mA per channel
通態電壓：24 VDC nominal，open collector to 30 VDC
連接類型：10-pin screw terminal block (6個DI點，2個DO點，DI Source，GND)
隔離保護：3 kV光電隔離保護
LED指示燈系統：1個電源，1個存儲
網口：2個100M/Link，2個1000M/Link
串口：2個TX，2個RX
機械特性外殼：鋁
重量：5 kg
尺寸：287 x 290 x 101 mm (11.29 x 11.41 x 3.97 in)
安裝：壁掛安裝
工作環境工作溫度：(不含HDD)
標準型號：-25 ~ 55 ℃ (-13 ~ 131 °F)
寬溫型號：-40 ~ 70 ℃ (-40 ~ 158 °F)
存儲溫度：(不含SSD) -40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95% (non-condensing)
抗振動：EN 50155標準
抗沖擊：EN 50155標準
電源需求輸入電壓：24 ~ 110 VDC，M12 connector
注意：24 和110 VDC均是EN 501155標準需求
電源功耗：
? 60 W (不含SSD/HDD)
? 2.5 A @ 24 VDC to 0.55 A @ 110 VDC (不含SSD/HDD)
電源按鈕：開/關 (后面板)
安規認證Safety：UL 60950-1，CSA C22.2 No. 60950-1-07，EN 60950-1
EMC：EN 55022 Class A，EN 61000-3-2 Class D，EN 61000-3-3，EN 55024，F(xiàn)CC Part 15 Subpart B Class A
Rail Traffic：EN 50155 (基本部分)，EN 50121-3-2，EN 50121-4，IEC 61373
Green Product：RoHS，CRoHS，WEEE
可靠性自動重啟觸發器：內建WDT (看門狗定時器)，支持1-255等級時間間隔系統復位，軟件可選
保修保修期：3年

軟件規格

LinuxOS：Linux Debian 7
文件系統：EXT 4
網絡協議棧：TCP，UDP，IPv4，SNMPv1/v2c/v3，ICMP，ARP，HTTP，SSH 1.0/2.0，SSL，DHCP，NTP，NFS，Telnet，F(xiàn)TP，TFTP，PPP，PPPoE
網絡安全：OpenVPN，Netfilter/iptables
Web服務器 (Apache)：允許創建和管理網站，支持PHP和XML
遠程訪問的Secure Shell：SSH允許通過任何網絡遠程登錄到一個安全的加密控制臺
終端服務器 (SSH)：為兩個不受信任的主機在沒有安全機制的網絡之間提供安全的加密通信
ntpdate：可通過NTP設定日期和時間
網絡聚合：該功能可將網絡接口整合，可形成冗余或增加帶寬輸出
撥號網絡：Linux下的PPP Daemon，讓Unix主機通過撥號接入網絡，采用PPP協議，可作為PPP服務器或客戶端。采用‘chat’、‘dip’和‘diald’及其他方式。支持IP，TCP，UDP和(for Linux) IPX (Novell)
mdadm：Linux工具，主要用于管理軟件RAID設備
Dmraid：發現軟件RAID設備，并激活RAID設置
文件服務器：讓遠程客戶端可通過網絡訪問文件或其他資源
alsa-utils：包含各種工具，可用于控制音頻卡
看門狗服務：看門狗定時器可在軟件死機時觸發系統重啟，可設置為特定應用和系統故障
Moxa mini-PCIe Reset Utility：重啟mini-PCIe插槽中的mini-PCIe模塊
Moxa Hotplug Daemon：監控和管理硬盤狀態
應用開發軟件：
? Moxa API library
? GNU C/C++ cross compiler
? GNU C library
? Perl
軟件包：
? SNMP
? mx-e1000e
? mx-ptpd2
Windows Embedded Standard 7核心操作系統：
? Windows 7 Embedded，32 bit
? Remote Client
? Remote Procedure Call
應用服務開發：
? .Net Framework 3.5
? Remote Desktop Protocol 7.1
? COM OLE Application Support
? COM+ Application Support
? MSMQ
網絡服務：
? Internet Explorer 8.0
? IIS 7.0
文件系統和數據存儲：
? Windows Data Access
? Windows Backup and Restore
診斷工具：
? Common Diagnostic Tools
? Problem Reports and Solutions
字體：
? Chinese (Trad. and Simp.)，Japanese，Korean，Western，Middle East，South East Asian，and South Asian Fonts
圖形和多媒體：
? MPEG DTV-DVD Audio Decoder (MPEG-2，AAC)
? MPEG Layer-3 Audio Codecs(MP3)
? MPEG4 Decoders
? Windows Media Video VC-1 (WMV) Codecs
? DirectX and Windows Device Experience
? Windows Media Player 12
International：
? 支持IME簡體中文
? 支持IME繁體中文
? 支持IME日文
? 支持IME韓文
管理：
? Group Policy Management
? Windows Management Instrument (WMI)
? Windows Update
網絡：
? Extensible Authentication Protocol (EAP)
? Internet Authentication Service
? Telnet Server
? Bluetooth
? Domain Services
? Network Access Protection
? Network and Sharing Center
? Quality of Service
? Remote Access Service (RAS)
? Telephony API Client
? Windows Firewall
? Wireless Networking
安全：
? Credential Roaming Service
? Credentials and Certificate Management
? Windows Authorization Manager (AZMAN)
? Windows Security Center
? Active Directory Rights Management
? Security Base
? Encrypted File System (EFS)
嵌入式功能：
? Enhanced Write Filter (EWF)
?File-Based Write Filter (FBWF)
? Message Box Default Reply
? Registry Filter
? WSDAPI for .NET
文件系統和數據存儲：
? Windows Data Access Components
? Windows Backup and Restore
嵌入式自我診斷：基于SNMP的遠程腳本監控、報告和控制
