規格型號：V2201 系列
產品簡述：Intel? Atom? E3800 導軌式計算機，帶 2 個用于無線模塊的 mini PCIe 擴展插槽
簡介
V2201 系列超緊湊型 x86 嵌入式計算機搭載 Intel? Atom? E3800 系列處理器，采用可靠的 I/O 設計，可實現互聯的更大限度，并支持雙無線模塊，適用于各種通信應用。 這款計算機的散熱設計可確保在 -40 至 85°C 的溫度下可靠運行（安裝專用 Moxa 無線模塊時支持 -40 至 70°C）。V2201 系列支持“Moxa 硬件監控”，可實現設備 I/O 狀態監控和警報、系統溫度監控和警報，以及系統電源管理。通過密切監視系統狀態，可以輕松從故障中恢復系統，為您的應用提供更可靠的平臺。
應用
遠程終端設備 (RTU)
數據采集
M2M 通信（智能網關）
數字看板
工廠自動化
車載監控器/數據記錄儀（交通）
可編程路由器
能源利用優化
預測性維護
資產管理

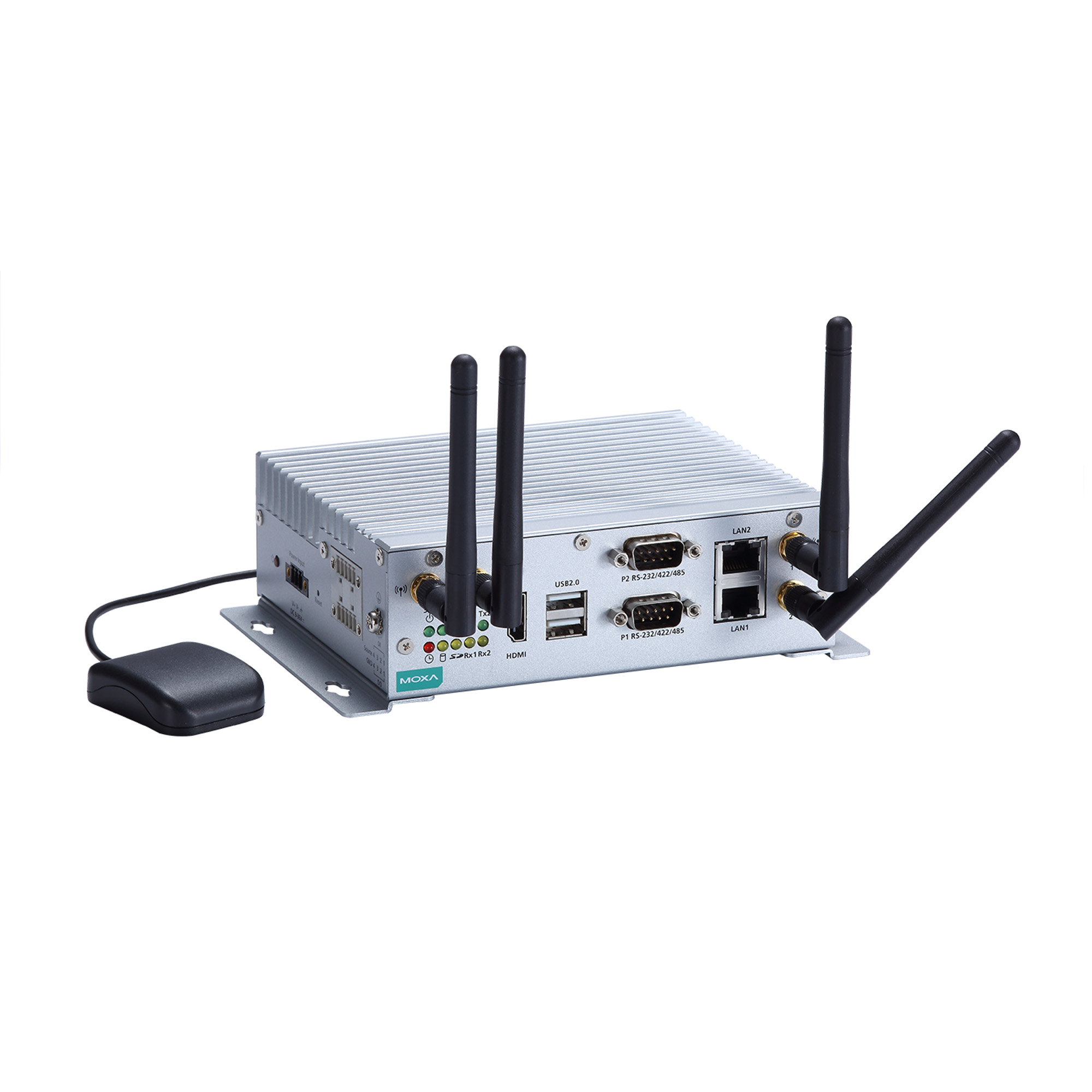

外觀

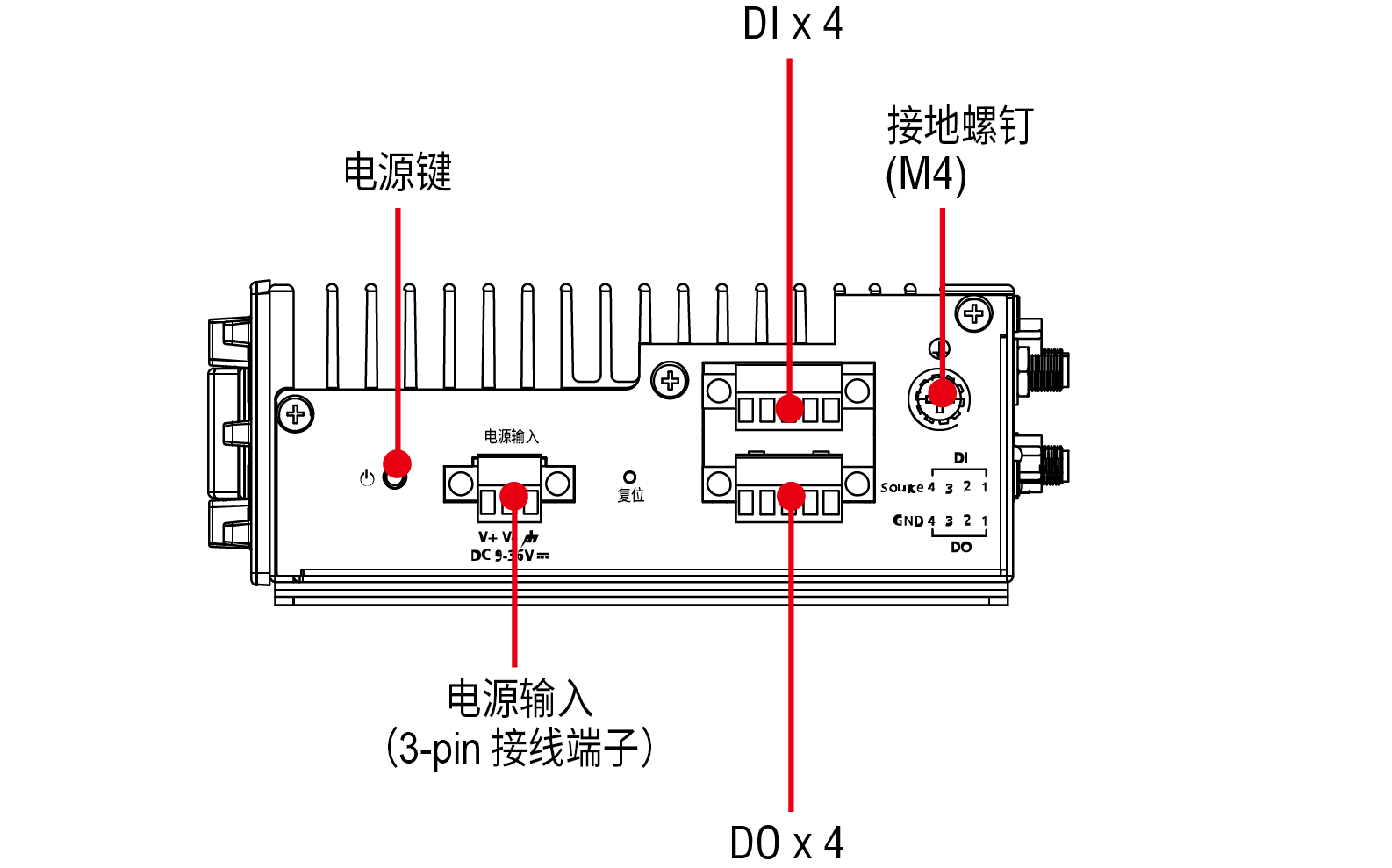

左側視圖

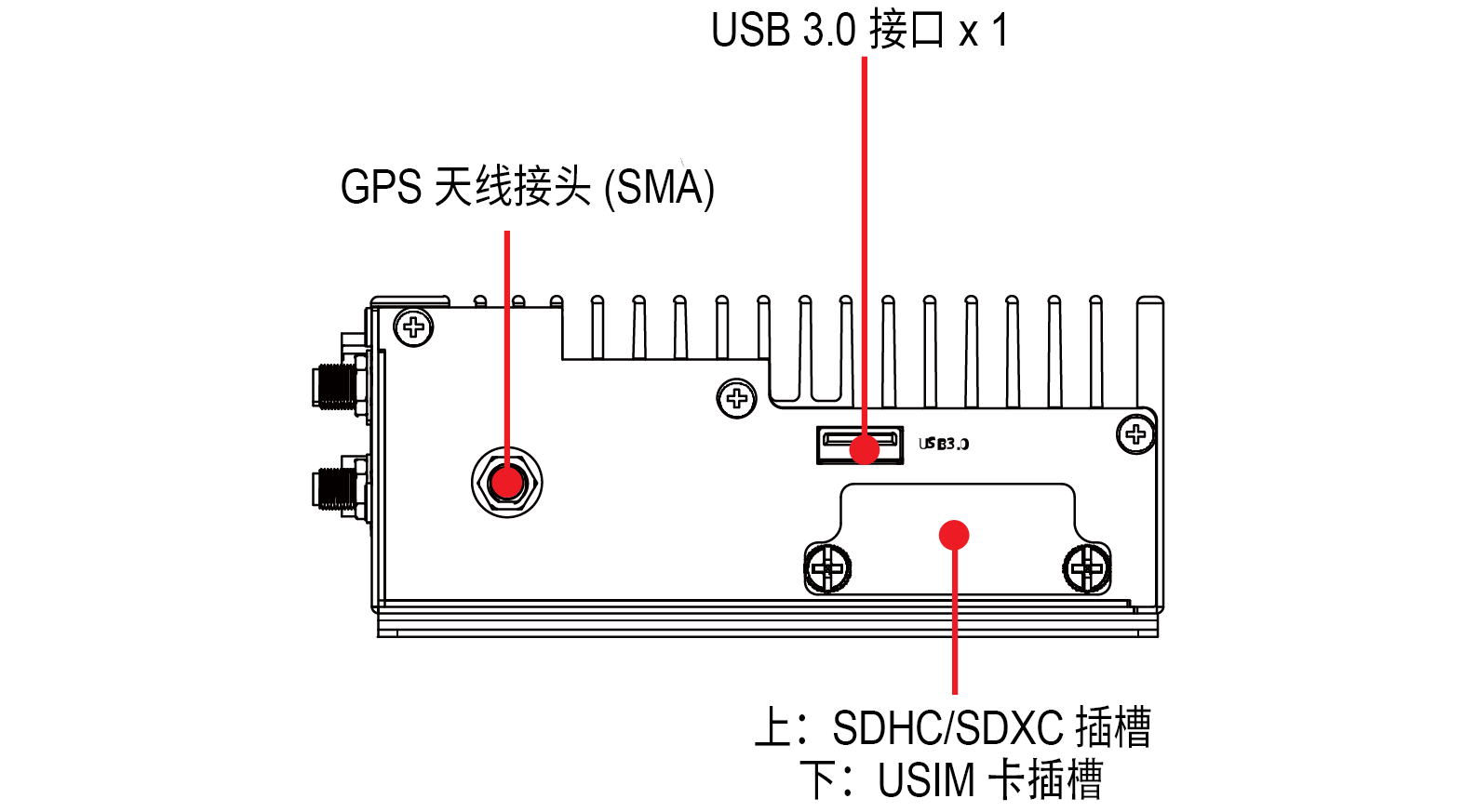

右側視圖

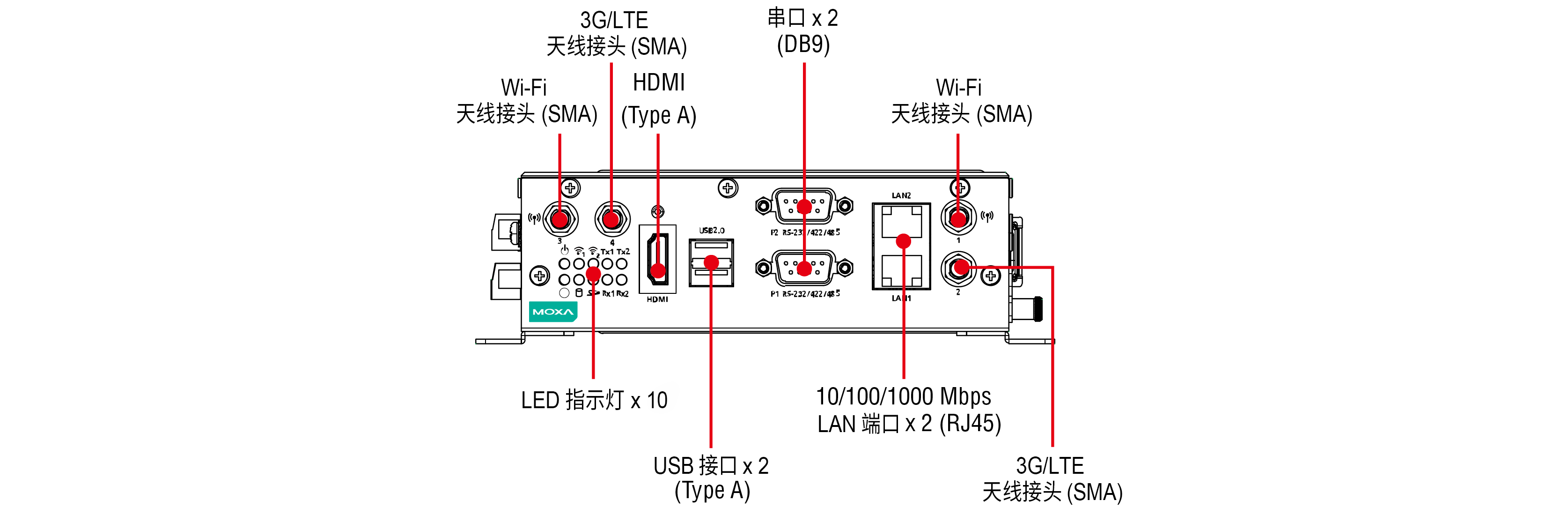

前視圖
特點
Intel Atom? E3800 系列處理器，三種性能可選
用于無線模塊的雙 mini-PCIe 插槽，支持 Wi-Fi、3G、LTE 和 GPS
-40 至 85°C 系統工作溫度（安裝 LTE 模塊后可支持 -40 至 70°C）
多種接口：2 個串口、2 個以太網 LAN 端口、4 個 DI、4 個 DO、SD、USB、HDMI、無線
通過 EN 61000-6-2 和 EN 61000-6-4 認證 ，符合重工業 EMC 標準
防振動水平可達 5 Grm，抗沖擊水平可達 100 g/11 ms
開機即用的 Debian 8、Windows Embedded Standard 7 和 Windows 10 Embedded IoT Enterprise 2016 LTSB 平臺
Moxa Proactive Monitoring 可監測系統硬件狀態
Moxa Smart Recovery 支持系統啟動故障恢復（僅限 W7E）
規格
計算機
● CPU
V2201-E1 系列： Intel Atom? 處理器 E3815（單核，512 K 緩存，1.46 GHz）
V2201-E2 系列：Intel Atom? 處理器 E3826（雙核，1 M 緩存，1.46 GHz）
V2201-E4 系列：Intel Atom? 處理器 E3845（四核，2 M 緩存，1.91 GHz）
● 系統內存預裝
4 GB DDR3L
● 系統內存插槽
SODIMM DDR3/DDR3L 插槽 x 1
● 支持的 OS
Linux Debian 8（Linux 內核 v4.1）
Windows Embedded Standard 7 (WS7E) 32 位
Windows Embedded Standard 7 (WS7E) 64 位
● 存儲卡槽
mSATA 插槽 x 1
SD 3.0 (SDHC/SDXC) 插槽 x 1
計算機接口
● 以太網端口
自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 2
● 串口
RS-232/422/485 端口 x 2，軟件可選（DB9 公頭）
● USB 2.0
USB 2.0 接口 x 2，type A 接頭
● USB 3.0
USB 3.0 接口 x 1，type-A 接頭
● 數字輸入
DI x 4
● 數字輸出
DO x 4
● 擴展插槽
mPCIe 插槽 x 2
● 視頻輸出
HDMI x 1，HDMI 接頭 (type A)
● Wi-Fi 天線接頭
RP-SMA x 2
● 蜂窩天線接頭
SMA x 2
● SIM 數量
1
● SIM 格式
Mini
● GPS 天線接頭
SMA x 1
數字輸入
● 隔離保護
3K VDC
● 接頭
螺絲緊固 Euroblock 端子
● 干接點
開：GND 短路
關：斷路
● I/O 模式
DI
● 傳感器類型
干接點
濕接點（NPN 或 PNP）
● 濕接點 (DI ~ COM)
開：10 至 30 VDC
關：0 至 3 VDC
數字輸出
● 接頭
螺絲緊固 Euroblock 端子
● 額定電流
200 mA/通道
● I/O 類型
Sink
● 電壓
24 至 30 VDC
LED 指示燈
● 系統
SD 插槽 x 1
電源 x 1
存儲 x 1
可編程 x 1
● 無線信號強度
蜂窩/Wi-Fi x 2
● LAN
每個端口 1 個 (10/100/1000 Mbps)
● 串口
每個端口 2 個（Tx，Rx）
串口界面
● 波特率
50 bps 至 115.2 kbps
● 流量控制
RTS/CTS，XON/XOFF，ADDC?（數據流向自動控制，適用于 RS-485），RTS Toggle（僅限 RS-232）
● 隔離保護
N/A
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1、1.5、2
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
電源參數
● 輸入電壓
9 至 36 VDC
● 電源接頭
接線端子（直流型號）
● 功耗（最大）
2000 mA @ 9 VDC
● 電源功耗
18 W（最大）
機械特性
● 外殼
鋁
● IP 等級
IP30
● 尺寸（有掛耳）
178 x 52.5 x 120.2 mm（7.01 x 2.07 x 4.73 英寸）
● 尺寸（無掛耳）
150 x 48.8 x 120.2 mm（5.91 x 1.92 x 4.73 英寸）
● 重量
940 g (2.09 lb)
● 安裝
導軌式安裝，壁掛式安裝（帶可選套件）
工作環境
● 工作溫度
E1/E2 型號：-40 至 85°C（-40 至 185°F）
E4 型號：-40 至 70°C（-40 至 158°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● EMC
EN 55032/24、EN 61000-6-2/-6-4
● EMI
CISPR 32，F(xiàn)CC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
● 安全
EN 60950-1、UL 508、UL 60950-1
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-64
聲明
● 綠色產品
RoHS、CRoHS、WEEE
MTBF
● 時間
408,275 小時
● 標準
Telcordia (Bellcore)，GB
保修
● 保修期限
3 年
