簡介

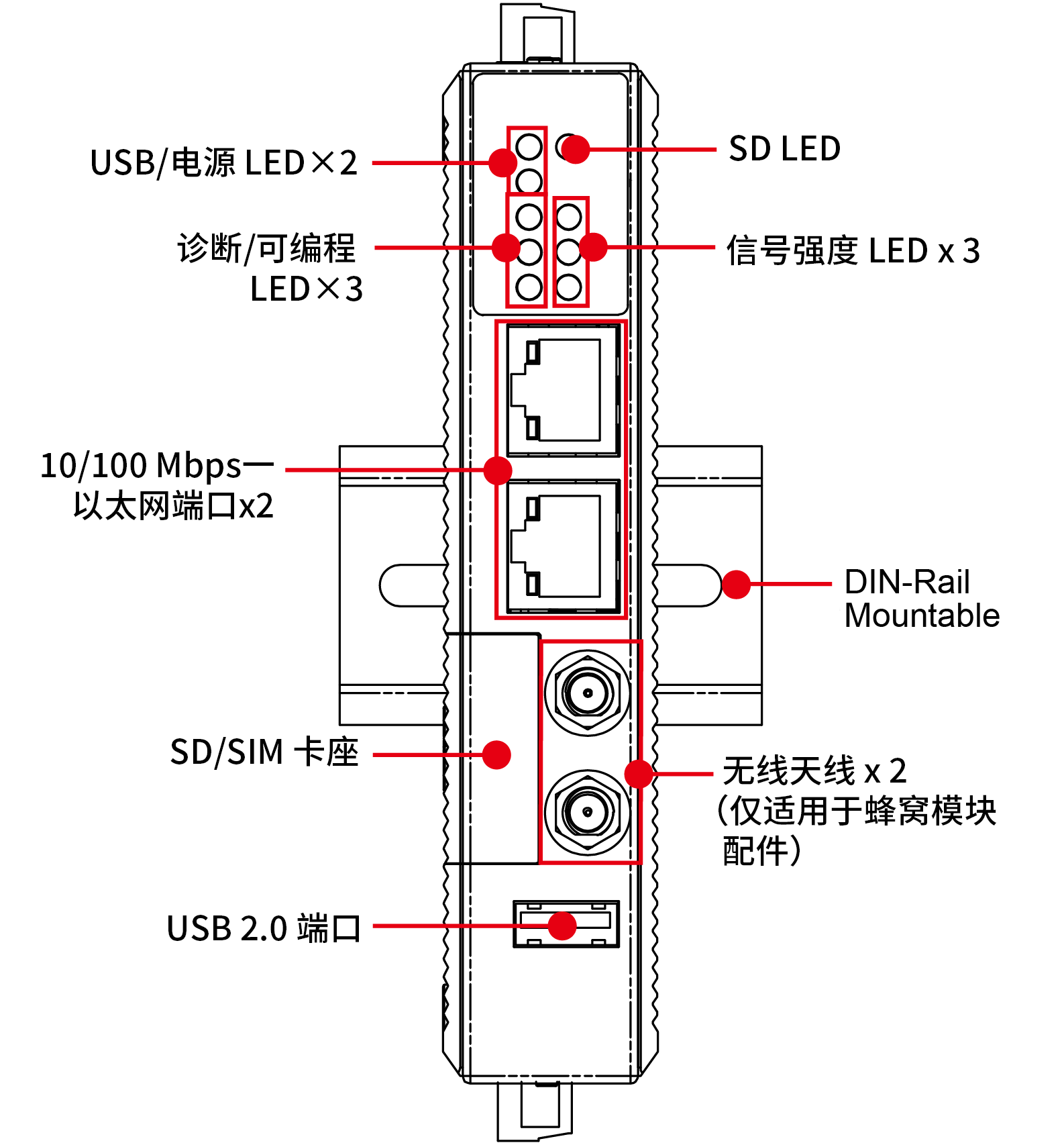

前視圖

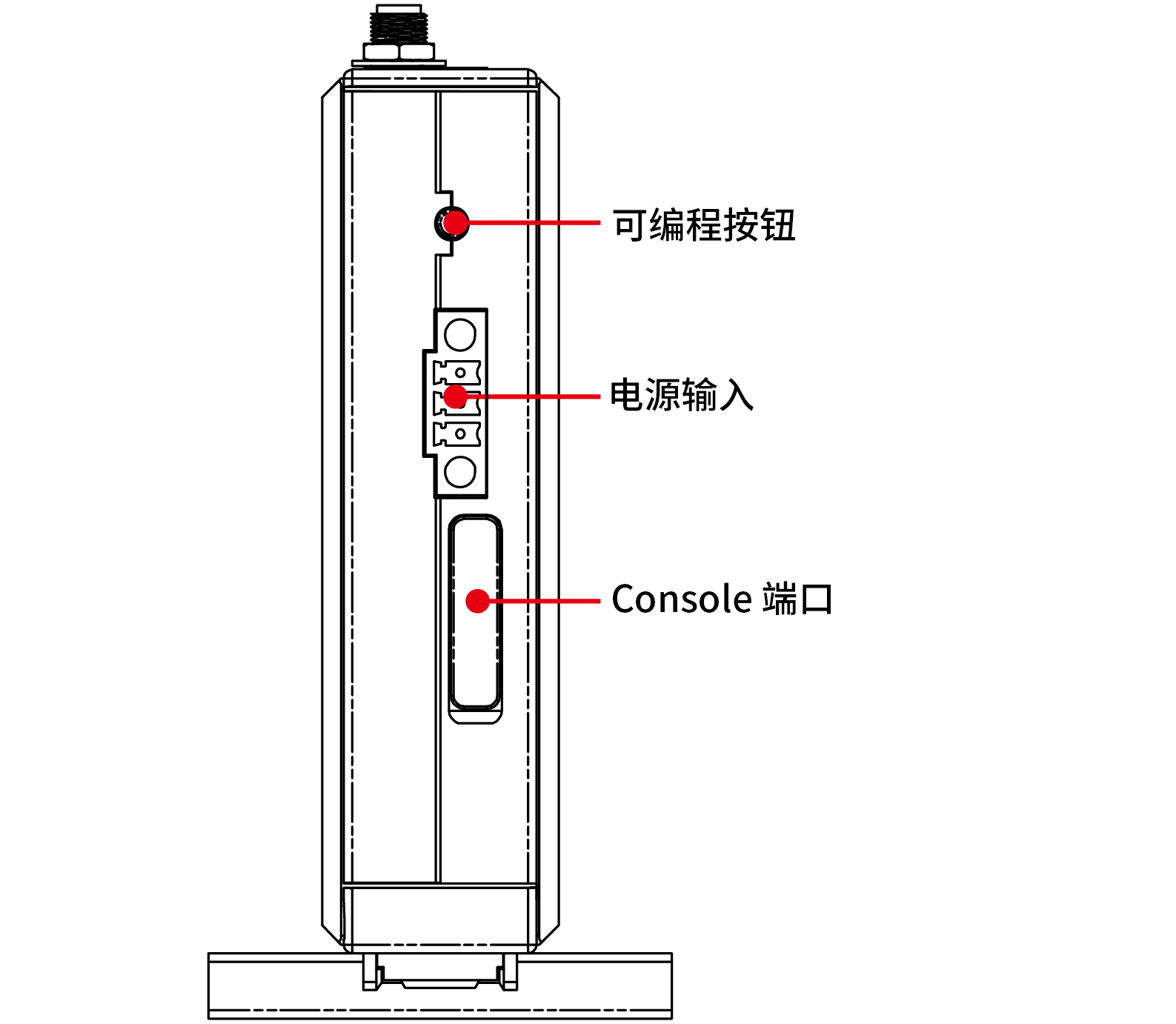

俯視圖

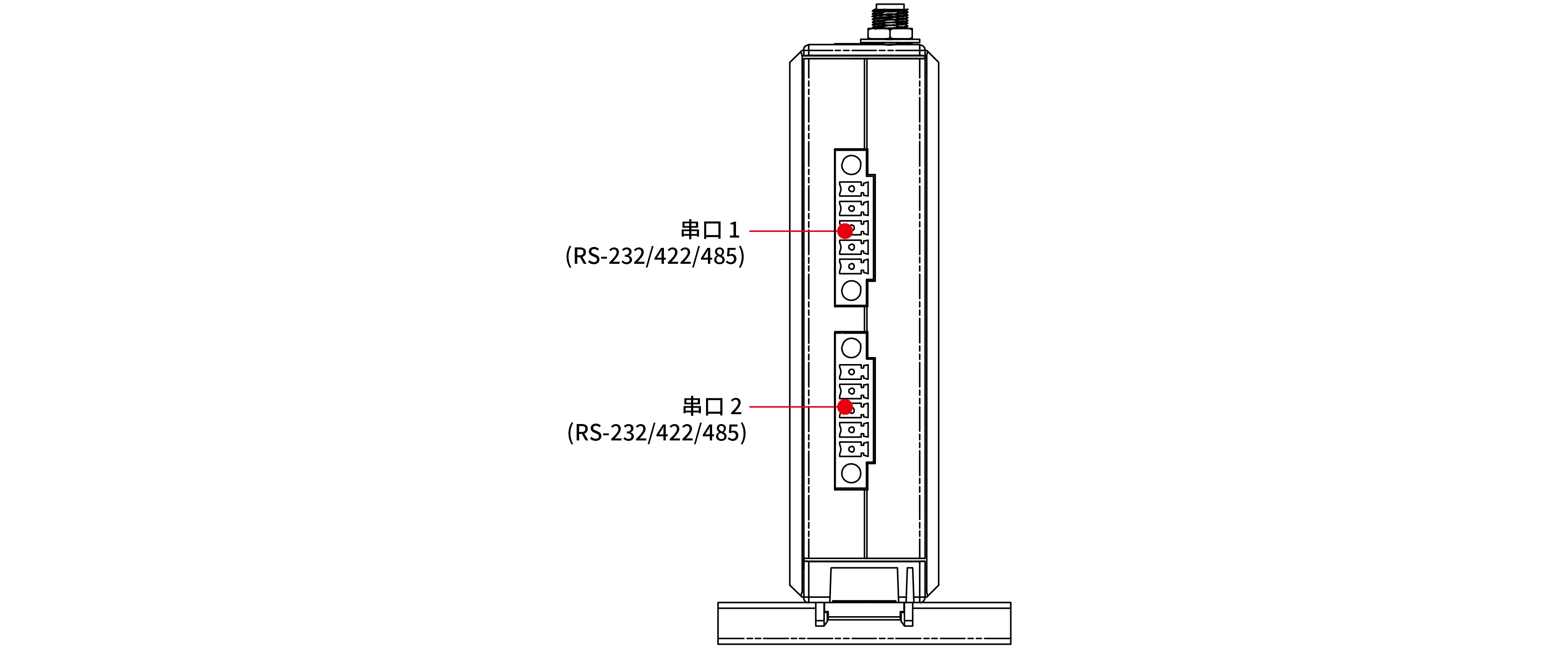

仰視圖

特點

規格

計算機

● CPU

UC-8162-LX (Smart): Armv7 Cortex-A8 600 MHz

UC-8112-LX (Smart): Armv7 Cortex-A8 1 GHz

● DRAM

512 MB DDR3

● 支持的 OS

Linux Debian 9 內核 4.4（Moxa 工業 Linux）

● 預裝存儲

8 GB eMMC

● 存儲卡槽

SD 插槽 x 1

計算機接口

● 以太網端口

自適應 10/100 Mbps 端口（RJ45 接頭）x 2

● 串口

RS-232/422/485 端口 x 2，軟件可選（接線端子）

● USB 2.0

USB 2.0 接口 x 1，type A 接頭

● 擴展插槽

mPCIe 插槽 x 1

● SIM 數量

1

● SIM 格式

Mini

● 按鈕

復位按鈕

● Console 端口

RS-232（TxD、RxD、GND），4-pin 接頭輸出（115200、n、8、1）

以太網接口

● 電磁隔離保護

1.5 kV（內置）

串口界面

● 數據位

5, 6, 7, 8

● 校驗位

無、偶、奇、Space、Mark

● 停止位

1, 1.5, 2

● 波特率

300 bps 至 921.6 kbps

串口信號

● RS-232

TxD, RxD, RTS, CTS, GND

● RS-422

Tx+, Tx-, Rx+, Rx-, GND

● RS-485-2w

Data+, Data-, GND

● RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

LED 指示燈

● 系統

電源 x 1

SD 插槽 x 1

可編程 x 3

USB x 1

● 無線信號強度

蜂窩/Wi-Fi x 3

電源參數

● 輸入電壓

12 至 24 VDC

● 輸入電流

480 mA @ 12 VDC

225 mA @ 24 VDC

● 電源功耗

5.4 W

可靠性

● 報警工具

RTC （實時時鐘）

● 自動重啟觸發器

內置 WDT（看門狗定時器）

機械特性

● 外殼

塑料

● 尺寸

101 x 27 x 128 mm (3.98 x 1.06 x 5.04 英寸)

● 重量

224 g (0.5 lb)

● 安裝

導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

● 工作溫度

-10 至 60°C（14 至 140°F）

● 存儲溫度（含包裝）

-20 至 80°C（-4 至 176°F）

● 相對濕度

5 至 95%（非冷凝）

● 沖擊

IEC 60068-2-27

● 振動

2 個 Grms @ IEC 60068-2-64，隨機波，5-500 Hz，每個軸 1 小時（未連接 USB 設備）

安規認證

● 安全

UL 60950-1

● EMC

EN 55032/24, KC (UC-8162)

● EMI

CISPR 32, FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD: 接觸: 4 kV; 空氣: 8 kV

IEC 61000-4-3 RS: 80 MHz 至 1 GHz: 3 V/m

IEC 61000-4-4 EFT: 電源: 1 kV; 信號: 0.5 kV

IEC 61000-4-5 Surge: 電源: 0.5 kV

IEC 61000-4-6 CS: 3 V

IEC 61000-4-8 PFMF

● 綠色產品

RoHS, CRoHS, WEEE

MTBF

● 時間

UC-8112-LX (Smart): 1,149,242 小時

UC-8162-LX (Smart): 1,195,173 小時

● 標準

Telcordia (Bellcore) 標準

保修

● 保修期限

5 年
