簡介

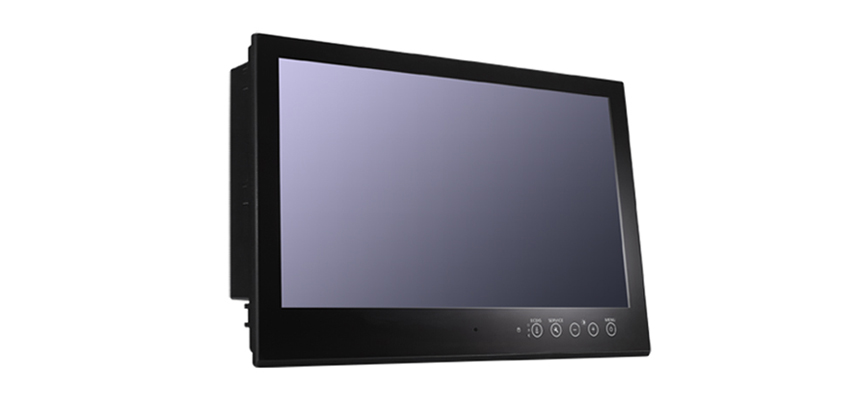

    MD-224系列海事專用顯示器支持全方位調光，寬視角和光學粘合（可選）。其采用小形模塊化設計，可更容易應用于工業級海事系統，從而降低部署成本，加快上市的速度。 MD-224采用了創新的和用戶友好的SavvyTouch?顯示屏控制技術，為其帶來獨特功能：可在黑暗條件下進行自動調節的傳感器，可及時更新硬件狀態的信息按鈕，可在白天、黃昏和夜間ECDIS模式下進行切換調節的開關（僅包含支持色彩較準的ECDIS型號）。

    MD-224系列顯示器符合工業級海洋認證標準，包括IEC60945，DNV和IACSE10，可確保在海事應用上具備高可靠性和耐用性。此外，IP 54防護等級為MD-224帶來超出國際標準的防塵/防水保護。

    MD-224系列還具有ECDIS型號，為ECDIS制圖和導航提供一個高可靠、高性能的HMI解決方案。

顯示器屏幕尺寸：24英寸
屏幕類型：MVA
長寬比：16:9
像素：1920 x 1080 (WSXGA+)
像素間距(RGB)：0.282 (H) x 0.282 (V) mm
響應時間：25 ms (gray to gray)
對比度：5000:1
光強：300 cd/m2
可視角度：178°/178°
有效顯示區：531.36 (H) x 298.89 (V) mm
最大色彩：16.7M / 8-bit color
顯示器接口：
? 1個VGA輸入
? 1個DVI-D輸入
分辨率：
? VGA: 640 x 480
? SVGA: 800 x 600
? XGA: 1024 x 768
? SXGA: 1280 x 1024
? WSXGA+: 1920 x 1080 (optimal setting)
串口串口標準：1個RS-232端口 (male DB9)，1個RS-422/485端口 (Euroblock)
光電隔離保護：4 kV
串口信號RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
前面板LED：MENU，Brightness，INFO，ECDIS，Day/Dusk/Night
智能OSD：有
機械特性外殼：鋁制
重量：12 kg
尺寸：595 x 393 x 75 mm (23.25 x 15.44 x 2.99 in)
安裝方式：VESA，panel，or desktop (temporary) mountings
工作環境工作溫度：-15 ~ 55 ℃ (5 ~ 131 °F)
存儲溫度：-20 ~ 60 ℃ (-4 ~ 140 °F)
相對濕度：5 ~ 95% (non-condensing)
IP防護等級：
? 前面板：IP54
? 后面板：IP22
抗振：
? 0.7 g @ DNV 2.4 (Class A)，sine wave，2-100 Hz，1 Oct./min.，1.5 hr per axis
? 1 Grms @ DNV 2.4，random wave，3-100 Hz，2.5 hr per axis
? 2.1 g @ DNV 2.4 (Class C)，sine wave，2-50 Hz，1 Oct./min.，1.5 hr per axis
電源需求輸入電壓：115 ~ 230 VAC，50/60 Hz，24 VDC
電源功耗：40 W (Max)
安規認證Safety：UL/cUL，CCC
EMC：EN 55022 Class B，EN 55024-4-2，EN 55024-4-3，EN 55024-4-4，F(xiàn)CC Part 15 Subpart B Class A
Marine：IEC 60945 4th，DNV，IACS E10，IEC 61174
Green Product：RoHS，cRoHS，WEEE
保修保修期：1年
