簡介

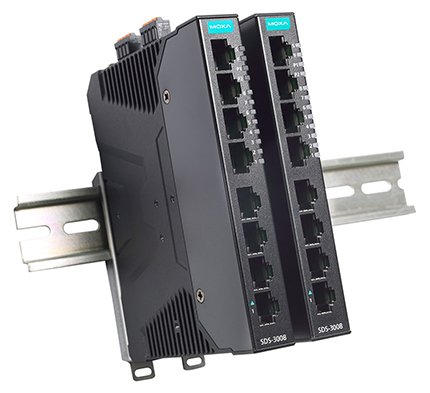

    Moxa SDS-3008 智能以太網交換機是適用于 IA 工程師及自動化機器制造商的理想產品，可確保他們的網絡契合工業 4.0 的應用需求。智能交換機將助力機器和控制柜煥發新的生機，由于安裝和配置簡便，可簡化日常工作任務。此外，該交換機能夠被監測，而且在整個生命周期中均可輕松維護。SDS-3008 交換機支持最常用的自動化協議，包括 EtherNet/IP、PROFINET 和Modbus/TCP 等，讓用戶可通過自動化 HMI 實現可控性及可視性，從而提升運行性能及靈活性。該交換機還支持一系列實用的管理功能，包括 IEEE 802.1Q VLAN、端口鏡像、SNMP 和通過繼電器發出警告等。

特點和優勢

? 緊湊、靈活的外殼設計，適合在工業控制柜狹小空間內安裝

? 基于 Web 的圖形用戶界面，便于輕松配置和管理設備

? 支持 EtherNet/IP、PROFINET 和 Modbus/TCP 工業協議，易于在自動化HMI/SCADA 系統中集成和監測

? 支持 IEEE 802.1D-2004 和 IEEE 802.1w STP/RSTP，實現快速網絡冗余

? 支持 IEEE 802.1Q VLAN，簡易網絡規劃

? 空閑端口鎖定、SNMPv3 和 HTTPS，加強網絡安全性

? 符合 IEC 62443-4-2 第 1 層要求，確保設備級安全 ? 基于角色的帳戶管理，用于自定義管理和/或用戶帳戶

? ABC-02-USB（自動備份配置），用于快速記錄事件和備份配置, 以及支持快速設備切換及固件升級

? 異常事件觸發繼電器自動告警

? 支持生成本地日志并導出日志事件列表，輕松實現日志事件管理

技術參數標準：
IEEE 802.3 適用于 10BaseT
IEEE 802.3u 適用于 100BaseT(X)
IEEE 802.3x 適用于 Flow Control
IEEE 802.1D-2004 適用于 Spanning Tree Protocol
IEEE 802.1w 適用于 Rapid STP
IEEE 802.1Q 適用于 VLAN Tagging
軟件特點協議：IPv4/IPv6、SNMP v1/v2c/v3、LLDP, Port Mirror、DHCP Client、Syslog、SNMP Inform、Flow Control、Back Pressure Flow Control
流量過濾：IEEE 802.1Q VLAN
冗余協議：STP、RSTP
安全：Broadcast Storm Protection、Port Lock、SNMPv3、HTTPS
時間管理：SNTP/NTP、Server/Client
工業協議：EtherNet/IP、PROFINET IO 和 Modbus/TCP
MIB：RFC1213 MIB、Ether-Like MIB、IF MIB、LLDP-MIB、BRIDGE MIB、Q-BRIDGE MIB
交換機屬性VLAN 最大可用數：8
VLAN ID 范圍：VID 1 ~ 4094
MAC 地址表大小：8 K
封包緩沖區大?。? Mbit
接口RJ45 端口：10/100BaseT(X) 速率自偵測
存儲端口：USB 存儲（A 類型連接頭，適用于 ABC-02-USB）
報警觸點：1 路繼電器輸出，電流負載能力為 1 A @ 24 VDC
數字輸入：1 路輸入，電子隔離，共地
? 狀態“1”：+13 ~ +30 V
? 狀態“0”：-30 ~ +3 V
? 最大輸入電流：8 mA
按鈕：reset 按鈕
電源需求輸入電壓：12/24/48/-48 VDC，雙冗余輸入
工作電壓：9.6 ~ 60 VDC
輸入電流：0.55 A @ 24 V
過載保護: 提供
連接方式：2 個可插拔的 4 針接線端子
反接保護：提供
機械特性外殼：金屬
IP 防護等級：IP40
尺寸：20 x 135 x 111 mm (0.79 x 5.32 x 4.37 in)
重量：438 g (0.97 lb)
安裝方式：導軌式安裝
工作環境工作溫度：
標準型號：-10 ~ 60°C（14 ~ 140°F）
寬溫型號：-40 ~ 75°C（-40 ~ 167°F）
儲存溫度：-40 ~ 85°C（-40 ~ 185°F）
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL 61010-2-201、EN 60950-1（認證申請中）
EMC：EN 61000-6-2/6-4
EMI：CISPR 22，F(xiàn)CC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz ~ 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 浪涌：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：信號：10 V
IEC 61000-4-8 PFMF：300A/m，60 s
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障工作時間）時間：1,391,620 小時
標準：Telcordia (Bellcore)，GB
保修保修期：5年
