簡介

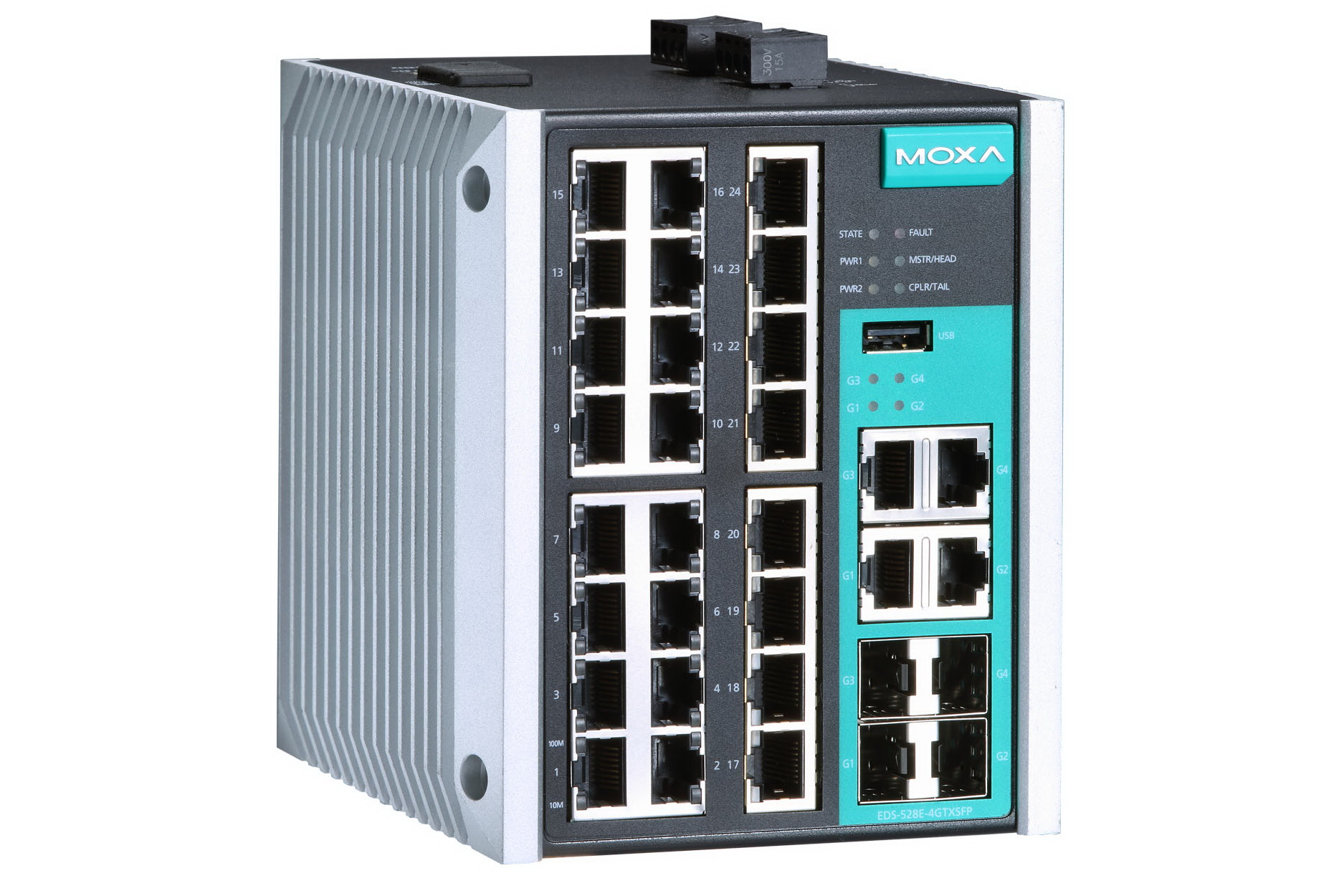

    EDS-528E系列是獨立式28口網管型以太網交換機。該緊湊型交換機配備4個combo千兆端口，內置RJ45接口或SFP插槽用于千兆光纖通訊。EDS-528E系列的24個快速以太網端口可實現多種銅纜和光纖接口組合，協助您更加靈活地設計網絡和應用。而Turbo Ring、Turbo Chain、RSTP/STP和MSTP冗余以太環網確保您的骨干網絡更加可靠、隨時可用。EDS-528E還支援高級的管理和安全特性。
此外，EDS-528E系列專為安裝空間有限、安全保護要求高的嚴苛工業環境而設計，滿足海事、鐵路線路、石油和天然氣、工廠自動化和流程自動化等領域的需求。

優勢和特點

? 基于軟件的IEEE 1588V2 PTP（高精度時間協議）用于網絡中的高精度時間同步

? DHCP Opition 82，用于以不同策略分配IP地址

? 支持EtherNet/IP、PROFINET和Modbus/TCP協議，進行設備管理和監控

? IGMP Snooping和GMRP過濾組播流量

? 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃

? 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加決定性

? 端口聚合，可實現最佳的帶寬利用率

? 支持SNMPv1/v2c/v3不同等級的網絡管理協議

? 采用RMON有效提升網絡監測和預測能力

? 支持Turbo Ring，Turbo Chain（自愈時間＜ 20ms @ 250臺交換機），RSTP/STP和MSTP網絡冗余

? 支持帶寬管理，確保網絡穩定性

? 支持基于MAC地址的端口鎖定，防止非法入侵

? 通過E-mail和繼電器輸出自動報告意外事件

? 通過ABC-02-USB（自動配置備份）為系統配置備份/恢復和固件升級

? 24+4G口千兆快速以太網光纖銅纜端口

? 支持Turbo Ring，Turbo Chain(自愈時間< 20 毫秒 @ 250臺交換機)，RSTP/STP和MSTP網絡冗余

? 支持TACACS+，SNMPv3，IEEE 802.1x、HTTPS和SSH，提升網絡安全

? 支持EtherNet/IP、PROFINET和Modbus/TCP協議，為設備提供管理及監控

? Fiber Check?—綜合的光纖狀態監控和告警支援MST/MSC/SSC/SFP光接口

? 支持MXstudio，可進行簡易的可視化工業網絡管理

? V-ON?技術確保組播數據和視頻網絡實現毫秒級恢復

技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100BaseFX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1x適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
軟件特性管理：IPv4/IPv6，SNMP v1/v2c/v3，LLDP，Port Mirror，DDM，F(xiàn)iber Check，RMON，DHCP Server/Client，DHCP Option 66/67/82，BootP，TFTP，SMTP，RARP，Telnet，Syslog，SNMP Inform，F(xiàn)low Control，Back Pressure Flow Control
流量過濾：802.1Q VLAN，Port-Based VLAN，GVRP，IGMP v1/v2/v3，GMRP
冗余協議：STP，RSTP，MSTP，Turbo Ring v1/v2，Turbo Chain，Link Aggregation
安全：RADIUS，TACACS+，SSL，SSH，Broadcast Storm Protection，Port Lock
時間管理：SNTP，NTP Server/Client，IEEE 1588v2 PTP(software-based)
工業協議：EtherNet/IP，Modbus/TCP，PROFINET IO MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
交換機屬性優先級隊列：4
VLAN最大可用數：64
VLAN ID范圍：VID 1 ~ 4094
IGMP組：256
MAC地址表大?。?6 K
封包緩沖區大小：1 Mbit
接口RJ45端口：10/100BaseT(X) 或 10/100/1000BaseT(X) 自動偵測率
光口：100/1000BaseSFP插槽
控制口：USB串行控制臺( B類型接口)
儲存口：USB 儲存口 (A類型接口)
LED指示燈：PWR1，PWR2，STATE，F(xiàn)AULT，10/100M (TPport),100/1000M (Gigabit port)，MSTR/HEAD，CPLR/TAIL
報警通知：1路繼電器輸出，電流負載能力1 A @24 VDC
數字輸入：1路輸入，電子隔離，共地
? 狀態“1”：+13 ~ +30 V
? 狀態“0”：-30 ~ +3 V
? 最大輸入電流：8 mA
按鈕：reset按鈕
電源需求輸入電壓：12/24/48/-48 VDC，雙冗余輸入
工作電壓：9.6 ~ 60 VDC
輸入電流：最大0.47 A @ 24 VDC
過載保護：提供
接口：2個可插拔的4腳接線端子
反接保護：提供
機械特性外殼：金屬
IP防護等級：IP30防護
尺寸：115.4 x 135 x 137 mm (4.54 x 5.31 x 5.39 in)
重量：1,790 g (3.95 lb)
安裝方式：導軌、壁掛（可選套件）
工作環境工作溫度：
標準型號：-10 ~ 60 °C（14 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL 61010-2-201
EMC：EN 61000-6-2/6-4
EMI：CISPR 22，F(xiàn)CC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：8 kV; 空氣：15 kV
IEC 61000-4-3 RS：80 MHz ~ 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：4 kV; 信號：4 kV
IEC 61000-4-5 浪涌：電源：4 kV; 信號：4 kV
IEC 61000-4-6 CS：信號：10V
IEC 61000-4-8
Electrical Substations：IEC 61850-3，IEEE 1613
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）時間：774,634 小時
數據庫：Telcordia（Bellcore），GB
保修保修期：5年
