簡介

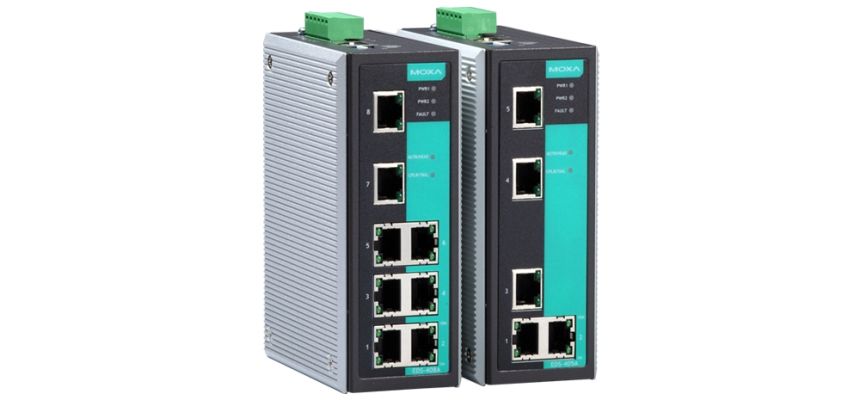

    EDS-405A/408A-EIP是一系列專為工業應用場合所設計的5或8口并支持EtherNet/IP功能的網管型以太網絡交換機。由于內嵌了Ethernet/IP功能，EIP交換機可通過自定義面板的形式，在 FactoryTalk視圖工業網管軟件中進行顯示，為工廠自動化HMI提高更豐富的操作靈活性和網絡能見度。EDS-405A/408AEIP同樣也支持多樣化的有用的管理功能，例如IGMP snooping、IEEE 802.1Q VLAN、QoS、端口鏡像、SNMP、帶寬管理以及通過e-mail發出的事件觸發報警或延時。

特點和優勢

? 命令行界面（CLI),可快速配置主要網管功能

? 獲得IPv6 Ready標志（IPv6標志委員會認證

? DHCP Opition 82，用于以不同策略分配IP地址

? 支持EtherNet/IP和Modbus/TCP管理及追蹤設備功能

? 支持EtherNet/IP EDS (Electronic Data Sheet)文件，定制AOI (Add On Instructions)文件，以及包含F(xiàn)actoryTalk?視圖面板

? 支持Turbo Ring，Turbo Chain（自愈時間 < 20 ms @250臺交換機），RSTP/STP和MSTP網絡冗余

? IGMP Snooping和GMRP過濾組播封包

? 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃

? 支持QoS（IEEE802.1p及TOS/DiffServ）和增加網絡穩定性

? 采用RMON有效提升網絡監測和預測能力

? 支持SNMPv1/v2c/v3不同等級的網絡管理協議

? 支持帶寬管理，確保網絡穩定性

? 支持端口鏡像功能，便于在線調試

技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)和100BaseFX
IEEE 802.3x適用于流量控制
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1p適用于Class of Service
IEEE 802.1Q適用于VLAN Tagging
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，TFTP，SNTP，SMTP，RARP，RMON，HTTP，Telnet，Syslog，DHCP Option 66/67/82，BootP，LLDP，EtherNet/IP，Modbus/TCP，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE 802.3 x流量控制，背壓式流控
交換機屬性MAC地址表大?。? K (EDS-405A-EIP)，8 K (EDS-408AEIP)
封包緩沖區大?。? Mbit
接口RJ45端口：10/100BaseT(X) 速率自偵測，全/半雙工模式，MDI/MDI-X連接自偵測
控制臺：RS-232（RJ45連接頭）
DIP開關：Turbo Ring，Master，Coupler，Reserve
LED指示燈：PWR1，PWR2，F(xiàn)AULT，MSTR/HEAD，CPLR/TAIL，10/100M
報警通知：1路繼電器輸出，電流負載能力1 A @ 24 VDC
電源需求輸入電壓：24 VDC (12 ~ 45 VDC)，雙冗余輸入
輸入電壓：
EDS-405A-EIP：0.24 A @ 24 V
EDS-408A-EIP：0.26 A @ 24 V
過載保護：提供
接口：1個可插拔的6針接線端子
反接保護：提供
機械特性外殼：Metal，IP30防護等級
尺寸：53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
包裝尺寸：19.2 x 16.8 x 9.3 cm
重量：650 g
包裝重量：
EDS-405A-EIP系列：1140 g
EDS-408A-EIP系列：1220 g
安裝：導軌式或者壁掛式安裝（可選套件）
工作環境工作溫度：
標準型號：0 ~ 60 °C (32 ~ 140 °F)
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL 508, UL 60950-1*, CSA C22.2 No. 60950-1,EN 60950-1**
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D*, ATEX Zone 2 Ex nC IIC*
EMI：FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3, EN 61000-4-8
Marine：DNV, GL
Traffic Control：NEMA TS2
Rail Traffic：EN 50121-4**
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
*EDS-405A-EIP
**僅EDS-408A-EIP
MTBF（平均無故障時間）時間：
EDS-405A-EIP系列：392,000 hrs
EDS-408A-EIP系列：363,000 hrs
數據庫：Telcordia (Bellcore)，GB
保修保修期：5年
