簡介

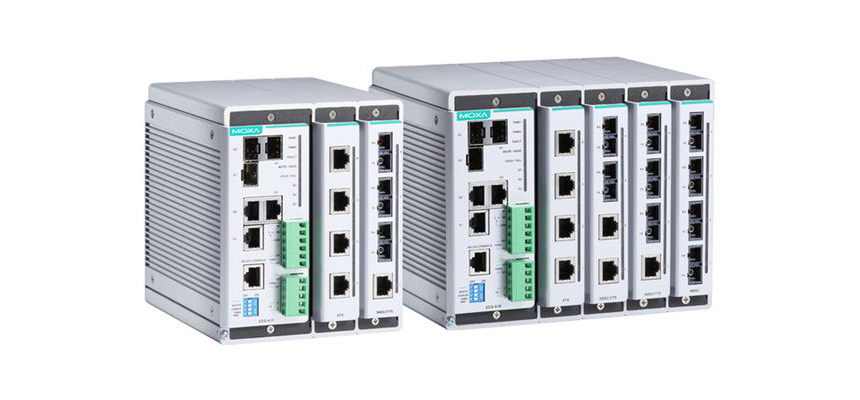

    采用通用的模塊化設計的網管型EDS-600系列的以太網交換機，可以將光纖和銅纜模塊創建適用于任何自動化網絡交換機解決方案。EDS-600的模塊化設計讓您安裝多達3千兆位以太網端口和16個快速以太網端口，支持Turbo Ring和Turbo Chain（恢復時間<20毫秒），RSTP/STP，MSTP，有助于提高工業以太網的網絡可靠性和可用性，可運作于-40至75°C的延伸溫度范圍。EDS-600系列支持多種可靠的智能化功能，包括IEEE 1588 PTP V2，EtherNet/IP，Modbus/TCP，LLDP，DHCP Option 82，SNMP Inform，QoS，IGMP snooping，VLAN，TACACS+，IEEE 802.1X，HTTPS，SSH，SNMPv3等等，使得以太網交換機適用于任何嚴峻的工業環境。

特點與優勢

• 命令行界面（CLI），可快速配置主要網管功能

• 熱插拔的接口模塊設計

• 支持Turbo Ring，Turbo Chain（自愈時間＜20ms），RSTP/STP和MSTP網絡冗余

• 獲得IPv6 Ready標志（IPv6標志委員會認證）

• 支持SNMP Inform確保突發事件告警

• 支持LLDP鏈路層發現協議

• DHCP Opition 82，用于以不同策略分配IP地址

• IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步

• 支持EtherNet/IP和Modbus/TCP工業以太網協議

• 兼容EtherNet/IP和PROFINET協議，進行透明數據傳輸

• IGMP Snooping和GMRP過濾組播封包

• 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃

• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性

• 支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH，加強網絡安全性

• 支持SNMPv1/v2c/v3不同等級的網絡管理協議

• 采用RMON有效提升網絡監測和預測能力

• 支持帶寬管理，確保網絡穩定性

• 支持基于MAC地址的端口鎖定，防止非法入侵

• 支持端口鏡像功能，便于在線調試

• 通過E-mail和繼電器輸出自動報告意外事件

• 數字輸入接口將傳感器和報警器與IP網絡整合為一體

規格技術參數：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3ab適用于1000BaseT（X）
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，DHCP Option 66/67/82，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，SSH，Syslog，LLDP，EtherNet/IP，Modbus/TCP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流控：IEEE 802.3x流控，背壓式流控

交換機屬性優先級隊列：4
VLAN最大可用數量：64
VLAN ID范圍：VID 1 ~ 4094
IGMP組：256
MAC地址表大?。?/strong>8 K
封包緩沖區大小：1 Mbit

接口快速以太網：2個或4個插槽，適合任意4端口的接口模塊（10/100BaseT（X）和100BaseFX）
千兆以太網：3個10/100/1000BaseT（X）或100/1000BaseSFP插槽（僅限EDS-611和EDS-619）
控制臺端口：RS-232（RJ45接口）
DIP開關：Turbo Ring，Master，Coupler，Reserve
系統LED指示燈：PWR1，PWR2，F(xiàn)AULT，MSTR/HEAD，CPLR/TAIL，G1/G2/G3（僅EDS-611和EDS-619）
報警輸出：一路繼電器輸出報警，1 A @ 24 VDC
數字輸入：電子隔離、共地
? 狀態“±1”： +13 ~ +30 V
? 狀態 ±0”： -30 ~ +3 V
? 最大輸出電流：8 mA

輸入電壓輸入電壓：12/24/48 VDC，雙冗余輸入
輸入電流：
EDS-608：0.16A @ 24 V
EDS-611：0.31A @ 24 V
EDS-616：0.25A @ 24 V
EDS-619：0.31A @ 24 V
過流保護：提供
連接方式：1個可插拔的5針接線端子和1個可插拔的6針接線端子
反接保護：提供

機械特性外殼：IP30防護等級
尺寸：
EDS-608/611系列：124.9 x 151 x 157.2 mm（4.92 x 5.95 x 6.19 in）
EDS-616/619系列：185 x 151 x 157.2 mm（7.28 x 5.95 x 6.19 in）
重量：
EDS-608：2080 g
EDS-611：2260 g
EDS-616：2780 g
EDS-619：2950 g
安裝方式：導軌、壁掛安裝（可選套件）

工作環境工作溫度：
標準型號：0 ~ 60 °C（32 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
儲存溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）

安規認證Safety：UL 508，EN 60950-1
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 Ex nCnAnL IIC T4
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A，EN 61000-6-4
EMS：EN 61000-6-2，EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，EN 61000-4-6（CS）Level 3，EN 61000-4-8，EN 61000-4-29
Marine：DNV，GL，LR，ABS，NK
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）：
EDS-608：596，000小時
EDS-611：483，000小時
EDS-616：546，000小時
EDS-619：475，000小時
數據庫：Telcordia（Bellcore），GB

保修保修期：5年
