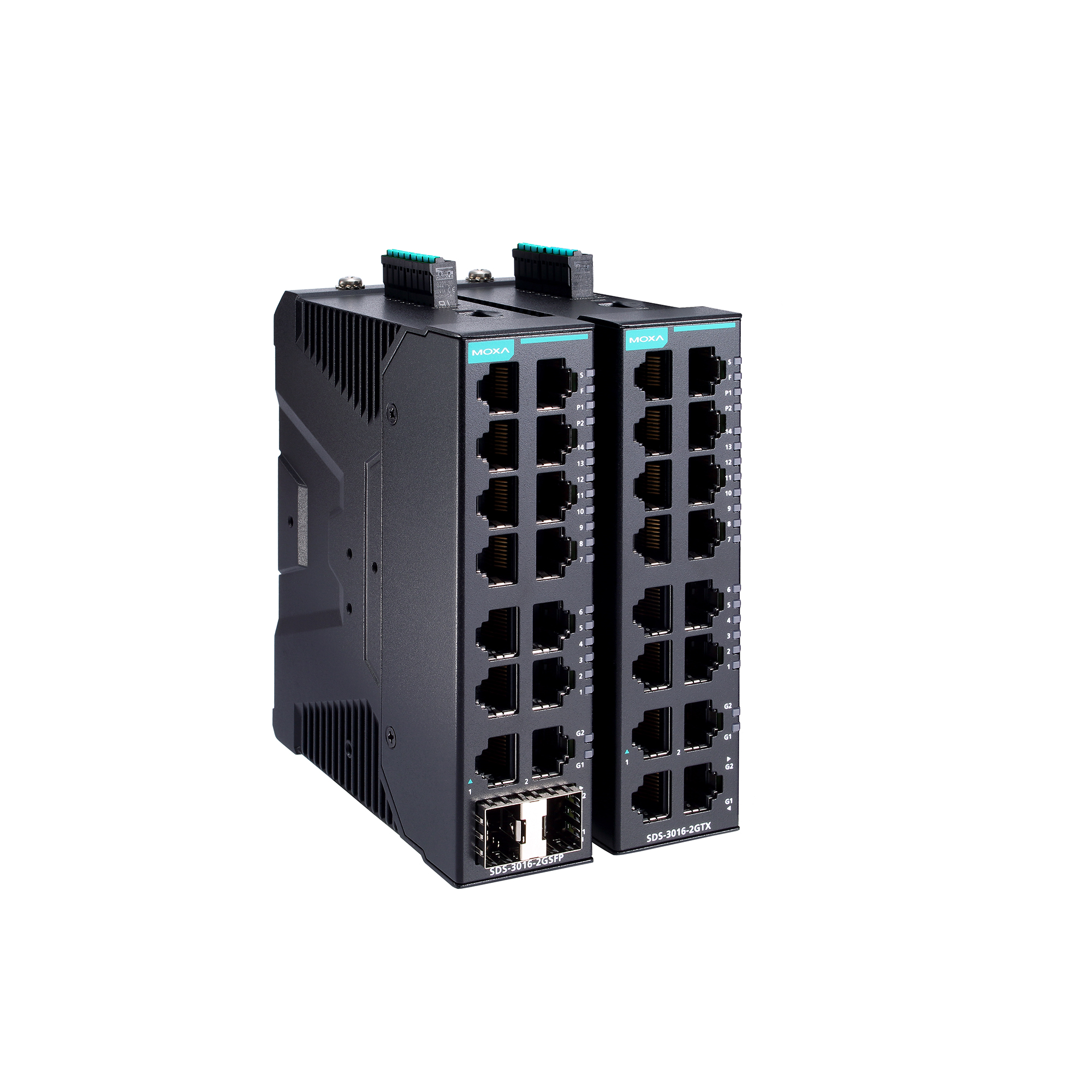

規格型號：SDS-3016 系列
產品簡述：工業 14+2G 端口千兆智能工業以太網交換機
簡介
SDS-3016 智能以太網交換機是工業自動化工程師和自動化機器制造商的理想選擇，可確保其網絡符合工業 4.0 的應用需求。 智能交換機為機器和控制機柜注入新的生機，容易配置和安裝，簡化了日常任務。此外，這款交換機可以被監控，在整個產品生命周期中輕松維護。
最常用的自動化協議（包括 EtherNet/IP、PROFINET、和 Modbus TCP）嵌入在了 SDS-3016 交換機中，可通過自動化 HMI 進行控制和顯示，進而提升操作性能和靈活性。它還支持一系列非常好的管理功能，其中包括 IEEE 802.1Q VLAN、端口鏡像、SNMP、通過繼電器發出警告和多種語言 Web GUI。
支持 IEEE 802.1D-2004 和 IEEE 802.1w STP/RSTP，可實現快速網絡冗余
IEEE 802.1Q VLAN，可簡化網絡規劃
支持 ABC-02-USB 自動備份配置器，可實現快速事件日志和配置備份。還可啟用快速設備切換和固件升級
通過繼電器輸出自動發出異常警告
未使用的端口鎖定、SNMPv3 和 HTTPS，可增強網絡安全性
基于角色的帳戶管理，實現自定義管理和/或用戶帳戶
支持生成本地日志和導出庫存文件列表，簡化庫存管理
特點
緊湊而靈活的外殼設計，適合狹窄空間
基于 Web 的 GUI，可輕松進行設備配置和管理
基于 Web 的 GUI，可基于統計信息的端口診斷，并檢測和預防問題
多語言 Web GUI：英語、繁體中文、簡體中文、日語、德語和法語
支持 RSTP/STP，可實現網絡冗余
支持 MRP 客戶端冗余功能，可確保高度網絡可用性
支持 EtherNet/IP、PROFINET 和 Modbus TCP 工業協議，可輕松集成和監視自動化 HMI/SCADA 系統
IP 端口綁定，可確保能快速更換關鍵設備而無需重新分配 IP 地址
旋轉式 DIP 開關無需使用 Web 瀏覽器即可執行基于配置文件的設置
基于 IEC 62443 的安全功能
規格
輸入/輸出接口
● 報警功能通道
1，繼電器輸出：1 A @ 24 VDC
● 按鈕
復位按鈕
● 數字輸入通道
1
● 數字輸入
+13 至 +30 V 表示狀態 1
-30 至 +3 V 表示狀態 0
最大輸入電流： 8 mA
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
14
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接
● 10/100/1000BaseT(X) 端口（RJ45 接頭）
2（SDS-3016-2GTX 系列）
速率自適應
全/半雙工模式
自動 MDI/MDI-X 連接
● 100/1000BaseSFP 端口
2（SDS-3016-2GSFP 系列）
● 標準
IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseX
IEEE 802.3x，用于流量控制
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1p，用于服務等級
以太網軟件特性
● 工業協議
EtherNet/IP、Modbus TCP、PROFINET IO 設備
● 管理
Back Pressure Flow Control（背壓流量控制）、DHCP Client、Flow control（流量控制）、IPv4/IPv6、LLDP、Port Mirror（端口鏡像）、SNMP Inform、SNMPv1/v2c/v3、Syslog
● MIB
RFC1213、Ethernet-like MIB、IF MIB、LLDP MIB、Bridge MIB、Q-BRIDGE MIB
● 冗余協議
RSTP、STP、MRP（客戶端）
● 安全
廣播風暴保護、HTTPS/SSL、SNMPv3、端口鎖定
● 對時服務
NTP Server/Client，SNTP
● 過濾
802.1Q VLAN
交換特性
● MAC 地址表大小
8 K
● 最大 VLAN 數量
8
● VLAN ID 范圍
VID 1 至 4094
● 數據包緩沖區大小
3 Mb
USB 接口
● 存儲端口
USB Type A
LED 接口
● LED 指示燈
PWR1、PWR2、STATE、FAULT、10/100M、1000M（TP 端口）
電源參數
● 連接
2 個可拆卸 4 觸點接線端子
● 輸入電壓
12/24/48/-48 VDC，冗余雙電源輸入
● 工作電壓
9.6 至 60 VDC
● 輸入電流
SDS-3016-2GTX 系列：12-48 VDC，0.858 A（最大值）
SDS-3016-2GSFP 系列：12-48 VDC，0.99 A（最大值）
● 過載電流保護
支持
● 反接保護
支持
機械特性
● 外殼
金屬
● IP 等級
IP40
● 尺寸
36 x 135 x 111 mm（1.42 x 5.32 x 4.37 英寸）
● 重量
590 g (1.3 lb)
● 安裝
導軌式安裝
工作環境
● 工作溫度
標準型號：-10 至 60°C（14 至 140°F）
寬溫型號：-40 至 75°C（-40 至 167°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● EMC
EN 55032/35，EN 61000-6-2/-6-4
● EMI
CISPR 32，F(xiàn)CC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：1 kV；信號：1 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF：30 A/m
● 安全
EN 62368-1、UL 61010-2-201
● 沖擊
IEC 60068-2-27
● 自由落體
IEC 60068-2-32
● 振動
IEC 60068-2-6
MTBF
● 時間
1,109,179 小時
● 標準
Telcordia (Bellcore)，GB
保修
● 保修期限
5 年
