簡介

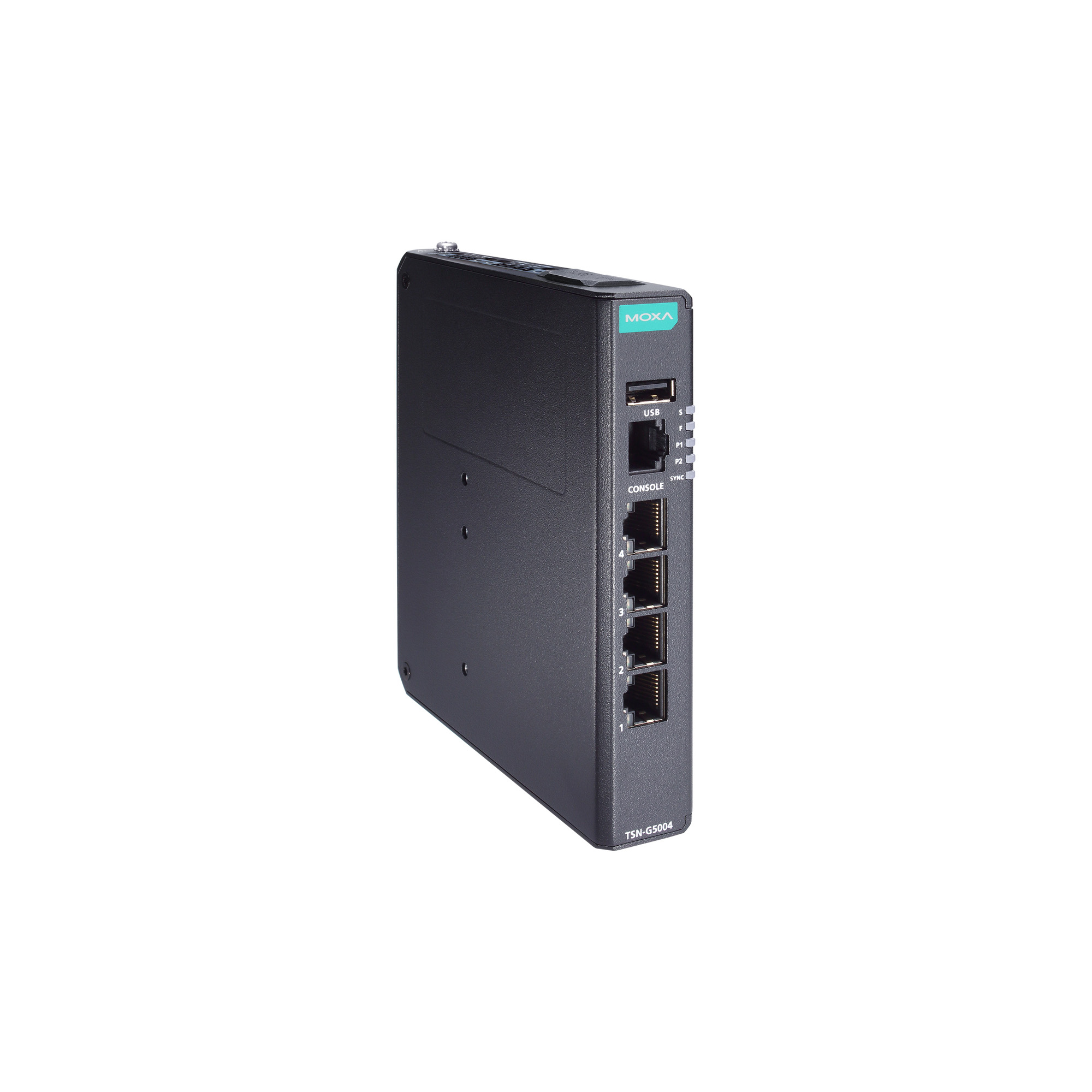

    TSN-G5004 系列交換機是確保工業制造網絡符合工業 4.0 應用需求的理想選擇。此系列交換機配備 4 個千兆以太網端口。全千兆以太網設計，使此系列交換機成為將現有網絡升級至千兆速率，或者構建新的全千兆骨干網絡以滿足未來高帶寬應用的優選。 緊湊型設計和用戶友好配置界面的全新 Moxa web GUI，簡化了網絡部署。此外，TSN-G5004 系列未來的固件升級將支持使用標準以太網時間敏感型網絡 (TSN) 技術實現實時通信。

特點

規格

以太網接口

● 標準

IEEE 802.3，用于 10BaseT

IEEE 802.3u，用于 100BaseT(X)

IEEE 802.3ab，用于 1000BaseT(X)

IEEE 802.3z，用于 1000BaseX

IEEE 802.1Q，用于 VLAN 標記

IEEE 802.1p，用于服務等級

IEEE 802.1D-2004，用于生成樹協議 (STP)

IEEE 802.1w，用于快速生成樹協議 (RSTP)

● 10/100/1000BaseT(X) 端口（RJ45 接頭）

4

速率自適應

全/半雙工模式

自動 MDI/MDI-X 連接

以太網軟件特性

● 管理

IPv4/IPv6、LLDP、SMTP、SNMP Inform、SNMPv1/v2c/v3、SNMP Trap、DHCP Server/Client、ARP、TFTP、SFTP、HTTP、HTTPS、SSH、Telnet、Private MIB（私有 MIB）、Syslog

● MIB

RFC1213、Ethernet-like MIB、IF MIB、LLDP MIB、Bridge MIB、Q-BRIDGE MIB、IEEE8021-PAE-MIB、IEEE8021-SPANNING-TREE-MIB、SNMPv2-MIB

● 冗余協議

RSTP，STP

● 安全

廣播風暴保護、信任訪問控制、登錄和密碼策略、HTTPS/SSL、SSH、SNMPv3、RADIUS、TACACS+

● 對時服務

SNTP、NTP Server/Client

● 過濾

802.1Q VLAN、靜態組播

交換特性

● MAC 地址表大小

9 K

● 最大 VLAN 數量

256

● VLAN ID 范圍

VID 1 至 4094

● 數據包緩沖區大小

2 Mb

串口界面

● Console 端口

RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

USB 接口

● USB 接頭

USB Type A（預留）

輸入/輸出接口

● 報警功能通道

1，繼電器輸出：1 A @ 24 VDC

● 按鈕

復位按鈕

● 數字輸入通道

1

● 數字輸入

+13 至 +30 V 表示狀態 1

-30 至 +3 V 表示狀態 0

最大輸入電流： 8 mA

LED 接口

● LED 指示燈

STATE、FAULT、PWR1、PWR2、SYNC

電源參數

● 連接

2 個可拆卸 4 觸點接線端子

● 輸入電壓

12 至 48 VDC，冗余雙電源輸入

● 工作電壓

9.6 至 60 VDC

● 輸入電流

1.25 A @ 12 VDC

● 過載電流保護

支持

● 反接保護

支持

機械特性

● 外殼

金屬

● IP 等級

IP40

● 尺寸

25 x 135 x 115 mm（0.98 x 5.32 x 4.53 英寸）

● 重量

582 g (1.28 lb)

● 安裝

導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

● 工作溫度

-10 至 60°C（14 至 140°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● 安全

UL 61010-2-201，EN 62368-1

● EMC

EN 55032/35

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 沖擊

IEC 60068-2-27

● 自由落體

IEC 60068-2-32

● 振動

IEC 60068-2-6

MTBF

● 時間

848,997 小時

● 標準

Telcordia (Bellcore)，GB

保修

● 保修期限

5 年
