簡介

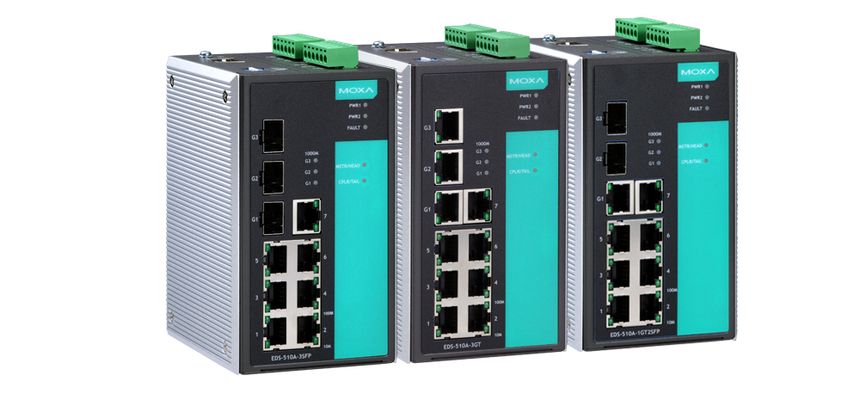

   EDS-510A千兆網管型冗余以太網交換機配有3個千兆以太網端口，2個用于構建支持Turbo Ring的千兆冗余網絡，1個留作上行鏈路的千兆端口。EDS-510支持Turbo Ring和TurboChain（自愈時間<20ms），RSTP/STP和MSTP網絡冗余協議，增加骨干網絡的可靠性和可用性。EDS-510A系列專為苛刻的通信應用而設計，如過程控制、造船、ITS和DCS系統，助您構建一個大范圍的骨干通訊網絡。

特點和優勢

• 命令行界面（CLI），可快速配置主要網管功能

• 獲得IPv6 Ready標志（IPv6標志委員會認證）

• IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步

• DHCP Opition 82，用于以不同策略分配IP地址

• 支持EtherNet/IP和Modbus/TCP工業以太網協議

• 兼容EtherNet/IP和PROFINET協議，進行透明數據傳輸

• 支持Turbo Ring，Turbo Chain（自愈時間＜20ms），RSTP/STP和MSTP網絡冗余

• IGMP Snooping和GMRP過濾組播封包

• 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃

• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性

• 支持鏈路聚合，最大化利用帶寬

• 支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH，加強網絡安全性

• 支持SNMPv1/v2c/v3 不同等級的網絡管理協議

• 采用RMON有效提升網絡監測和預測能力

• 支持帶寬管理，確保網絡穩定性

• 支持基于MAC地址的端口鎖定，防止非法入侵

• 通過E-mail和繼電器輸出自動報告意外事件

技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3ab適用于1000BaseT（X）
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option 66/67/82，SSH，SNMP Inform，EtherNet/IP，Modbus/TCP，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE802.3x流控，背壓式流控
交換機屬性優先級隊列：4
最多可用的VLAN數：64
VLAN ID范圍：VID 1 ~ 4094
IGMP組：256
MAC地址表大?。?/strong>8 K
封包緩沖區大小：1 Mbit
接口光纖接口：1000BaseSFP插槽
RJ45端口：10/100BaseT（X）或10/100/1000BaseT（X）自動偵測
控制口：RS-232（RJ45接口）
DIP開關：Turbo Ring，Master，Coupler，Reserve
LED指示燈：PWR1，PWR2，F(xiàn)AULT，10/100M（TP口），1000M（千兆口），MSTR/HEAD，CPLR/TAIL
報警輸出：兩路繼電器輸出，電流負載能力1 A@24 VDC
數字輸入：兩路數字輸入，共地，電氣隔離
? 狀態 1：+13 ~ +30V
? 狀態 0：-30 ~ +3V
? 最大輸入電流：8mA
電源需求輸入電壓：24 VDC（12 ~ 45 VDC），雙冗余輸入
輸入電流：
EDS-510A-3GT：0.65 A @ 24 V
EDS-510A-1GT2SFP：0.44 A @ 24 V
EDS-510A-3SFP：0.46 A @ 24 V
過載保護：提供
接口：2個可插拔的6針接線端子
反接保護：提供
機械特性外殼：金屬，IP30防護等級
尺寸：80.2 x 135 x 105 mm（3.16 x 5.31 x 4.13 in）
重量：1170g
安裝方式：導軌、壁掛（可選附件）
工作環境工作溫度：
標準型號：0 ~ 60 °C（32 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL 508，UL 60950-1，CSA C22.2 No. 60950-1，EN 60950-1
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3，EN 61000-4-8
Marine：DNV，GL
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）：204，000小時
數據庫：MIL-HDBK-217J，GB
保修保修期：5年
