簡介

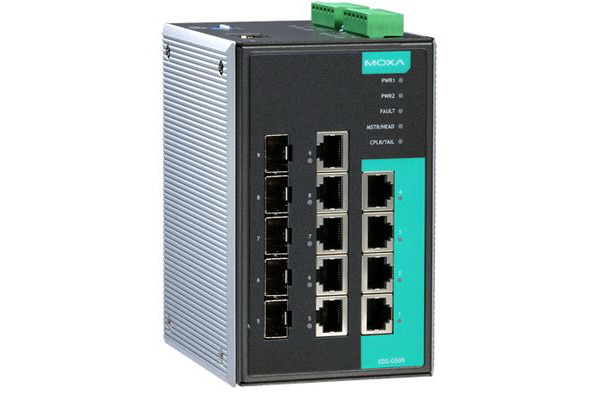

    EDS-G509配備了9個千兆以太網端口，最大可以支持5個光纖端口，使它適合將現存的網絡升級到千兆或者建立一套全千兆的骨干網絡。千兆傳輸能夠增加 帶寬，達到更高的性能在網絡上傳輸大量的視頻、音頻和數據。以太網冗余協議，Turbo Ring和 RSTP\STP（IEEE 802.1W/D）可以增加您的骨干網絡的可靠性。EDS-G509特別為嚴苛的應用而設計的，例如視頻和過程監視、造船、ITS和DCS系統，所有這些 都可以受益于一套可升級的骨干網絡。

特點

• 命令行界面（CLI），可快速配置主要網管功能

• 獲得IPv6 Ready標志（IPv6標志委員會認證）

• IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步

• DHCP Opition 82，用于以不同策略分配IP地址

• 支持EtherNet/IP和Modbus/TCP工業以太網協議

• 兼容EtherNet/IP和PROFINET協議，進行透明數據傳輸

• 支持Turbo Ring，Turbo Chain（自愈時間＜20ms），RSTP/STP和MSTP網絡冗余

• IGMP Snooping和GMRP過濾組播封包

• 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃

• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性

• 支持鏈路聚合，最大化利用帶寬

• 支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH，加強網絡安全性

• 支持SNMPv1/v2c/v3 不同等級的網絡管理協議

• 采用RMON有效提升網絡監測和預測能力

• 支持帶寬管理，確保網絡穩定性

• 支持基于MAC地址的端口鎖定，防止非法入侵

• 支持端口鏡像功能，便于在線調試

• 通過E-mail和繼電器輸出自動報告意外事件

• 通過ABC-01自動備份器實時系統配置備份

標準IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3ab適用于1000BaseT（X）
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，DHCP Option 66/67/82，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，SSH，Syslog，EtherNet/IP，Modbus/TCP，SNMP Inform，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIBGroup 1，2，3，9
流量控制：IEEE 802.3x流量控制，背壓式流量控制
交換機屬性優先級：4
最多可用的VLAN數：64
VLAN ID范圍：VID 1 ~ 4094
IGMP組：256
MAC地址表大?。?/strong>8 K
封包緩沖區大小：1 Mbit
接口光口：100/1000BaseSFP插槽
RJ45端：10/100/1000BaseT（X）速率自偵測
控制口：RS-232（RJ45接口）
DIP開關：Turbo Ring，Master，Coupler，Reserve
LED指示燈：PWR1，PWR2，F(xiàn)AULT，10/100/1000M，MSTR/HEAD，CPLR/TAIL
報警觸點：2個繼電器輸出，電流負載能力1A@ 24 VDC
數字輸入：2個共地輸入點，電氣隔離
? 狀態“1”： +13~+30V
? 狀態“0”： -30~+3V
? 最大輸入電流：8 mA
電源需求輸入電壓：12/24/48 VDC，冗余雙電源輸入
輸入電流：0.81 A @ 24 V
過流保護：提供
連接方式：2個可插拔的6針接線端子
反接保護：提供
機械特性外殼：金屬外殼，IP30防護等級
尺寸：87.1 x 135 x 107 mm（3.43 x 5.31 x 4.21 in）
重量：1510 g
安裝方式：導軌安裝，壁掛安裝（可選套件）
工作環境工作溫度：
標準型號：0 ~ 60 °C（32 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
儲存溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL 508，EN 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3，EN61000-4-8
Marine：DNV，GL，LR，ABS，NK
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）：330，000小時
數據庫：Telcordia（Bellcore），GB
保修保修期：5年
