產品特點

●采用優質的光電一體化模塊提供良好的光特性和電氣特性，保證數據傳輸可靠，工作壽命長
●支持全雙工或半雙工模式，并帶有自動協商能力

●10/100/1000Mbps自動適應

●網口支持全自動交叉識別

●即播即用，方便使用
●超寬工作溫度:-40℃-85℃
●超寬電壓輸入:12/24/48VDC(10.8-52.8VDC)，支持反接保護

●可靈活支持各種手全接口(SC、ST.EC，SEP接口)

產品概述

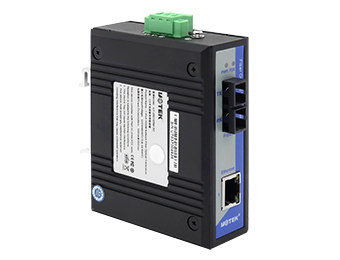

    UT-2601G系列是千兆網絡光纖收發器，提供1路10/100/1000Base-T以太網口和1路1000Base-X光口；用于以太網口與光纜數據通訊，是最適合智能化小區或光纖到桌而的連接器。該系列產品支持-40~85℃工作和良好的EMC電磁兼容性能，保證在惡劣的環境中正常工作，該系列將網絡傳輸?shù)木嚯x極大的延長，可以簡便地實現主板服務器、中繼器、集線器、終端機與終端機之間的互聯，為視頻監控、金融、教育等行業組建網絡提供經濟有效、安全可靠的解決方案。

詳細參數

標準:
IEEE802.3、IEEE802.3u、IEEE802.3z、IEEE802.3ab、IEEE802.3x

接口:
光纖端口:1個1000Base-X端口(可選SC、ST、FC、SFP接口)

RJ45端口:1個10/100/1000Base-T端口，自動偵測，全/半雙工 MDI/MDI-X自適應
LED指示燈:PWR電源燈，F(xiàn)DX光纖指示燈

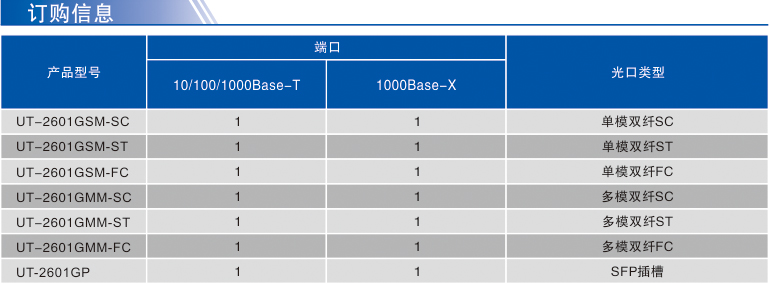

例如:UT-2601GRSM-SC-40，其中-R-為接收單纖，

 -SM-為單模
-SC-光纖接口類型為SC頭

-40-傳輸公里數為40km

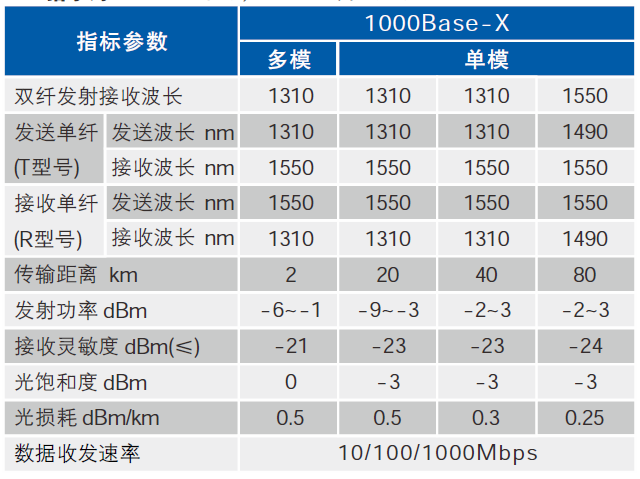

纖芯直徑:
多模:50/125、62.5/125
單模:8.3/125、9/125、10/125

交換性能

轉發速率：1488095pps

傳輸模式：存儲轉發

MAC地址空間：1Mb

背板帶寬：4G

最大幀長：10KB

電源需求：

輸入電壓:12/24/48VDC(10.8~52.8VDC)

電源功耗:100mA@24Vmax
接口端子:1個可插拔的3針接線端子

過載保護:提供

反接保護:提供

機械特性:
外殼:IP40防護等級

安裝方式:導軌式安裝

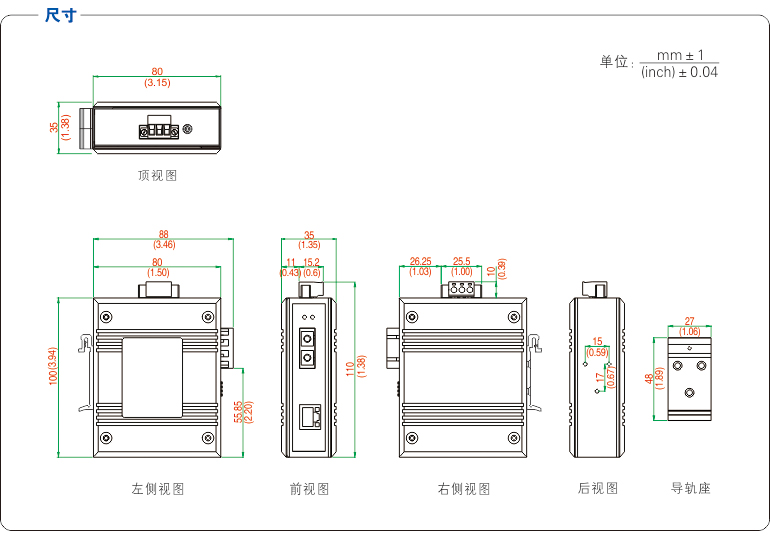

機械尺寸:
100mm x 80mm x 35mm

包裝尺寸:
180mm x 140mm x 45mm

重量:0.45Kg

工作環境:
工作溫度:-40℃~85℃

儲存溫度:-40℃~85℃

相對濕度:0~95%

行業標準:

EMI:
FCC Part 15 Subpart B classA，EN55022 class A

EMS:
IEC(EN)61000-4-2(ESD)

IEC(EN)61000-4-3(RS)

IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-4(EFT)

IEC(EN)61000-4-8
IEC(EN)61000-4-5(Surge)

IEC 60068-2-27(Shock)
