簡介

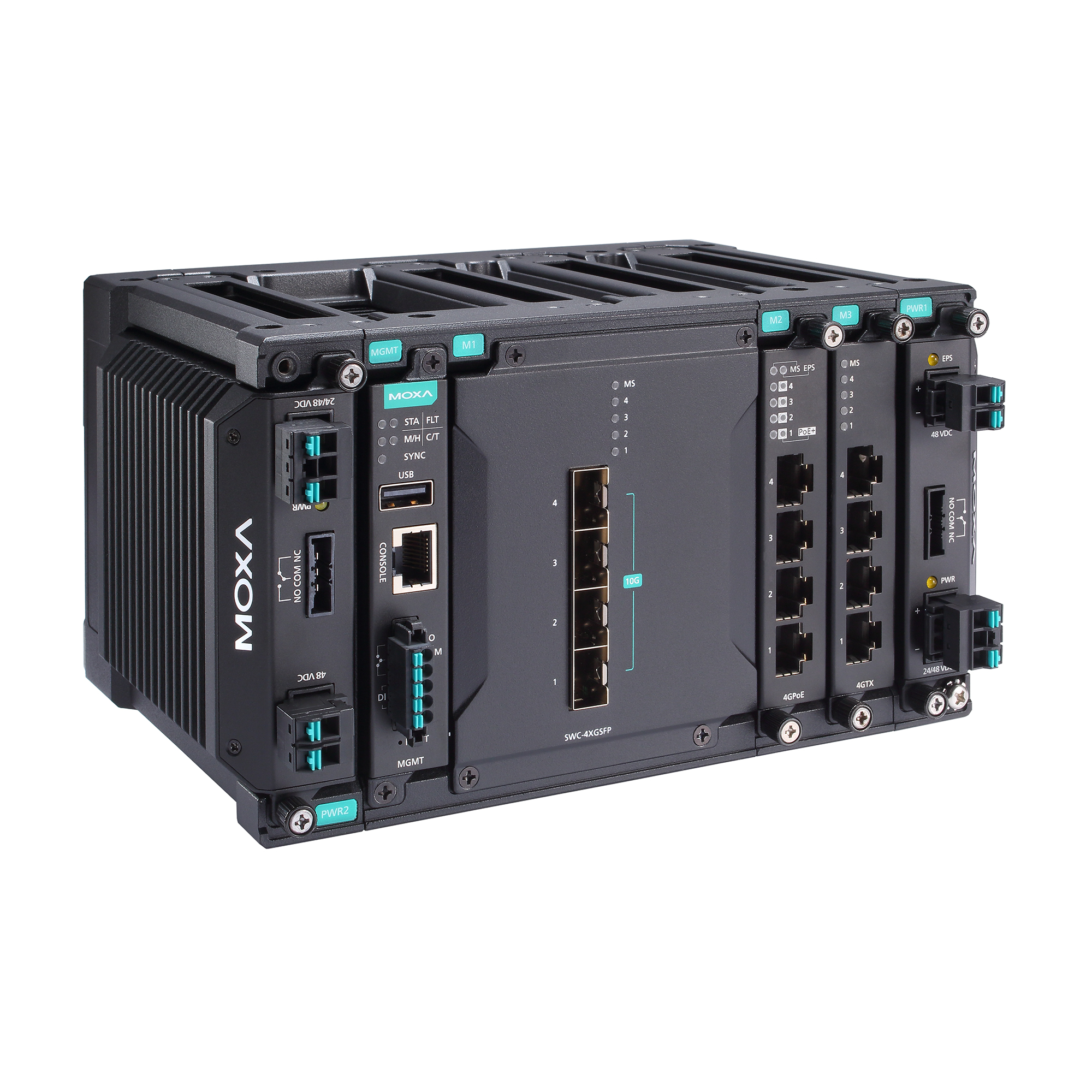

    MDS-G4012-4XGS 系列模塊化交換機配備多達 4 個 10GbE 和 8 個千兆以太網端口，包括 4 個內嵌固定端口、2 個接口模塊擴展插槽和 2 個電源模塊插槽，可為各種應用提供充足的靈活性。 高度緊湊的 MDS-G4012-4XGS 系列專為滿足日益增長的網絡需求而設計，簡化了安裝和維護步驟，并采用可熱插拔模塊設計，使用戶能夠在不關閉交換機或中斷網絡操作的情況下輕松更換或添加模塊。

    多個以太網模塊（RJ45 和 SFP）和電源輸入（24/48 VDC、110/220 VAC/VDC）提供了更大的靈活性，適用于不同的工作環境，并提供了一個自適應全千兆以太網平臺，可滿足作為以太網匯聚/接入交換機所需的多功能性和帶寬。MDS-G4012-4XGS 系列交換機采用適合狹窄空間的緊湊型設計，安裝方法多樣，無需工具即可完成模塊安裝，不必借助資深工程師的幫助就能夠輕松靈活地進行多種部署。MDS-G4012-4XGS 系列的外殼堅固耐用，已通過多項工業認證，能夠在變電站、礦區、ITS 以及石油和天然氣應用等惡劣和危險的環境下可靠運行。此系列支持冗余雙 LV 或 HV 電源模塊，實現了高可靠性和可用性，同時還為用戶提供了極大的靈活性，可滿足不同應用的電源需求。

    此外，MDS-G4012-4XGS 系列配備了基于 HTML5 的用戶友好型 Web 界面，可提供跨不同平臺和瀏覽器的流暢用戶體驗。

特點

規格

以太網接口

● 預裝模塊

4 個內嵌 10Gigabit 端口

● 模塊

2 個用于可選 4 端口 FE/GE 模塊的插槽

● 插槽組合

更多信息，請參閱 LM-7000H 模塊系列產品資料表

注釋：所需的電源模塊取決于 LM-7000H 模塊的選擇。參考以下電源/模塊組合要求。

LM-7000H 非 PoE 模塊：

任意電源模塊

LM-7000H PoE 模塊：

僅限 PWR-HV-P48-A、PWR-LV-P48-A

● 標準

IEEE 802.3，用于 10BaseT

IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX

IEEE 802.3ab，用于 1000BaseT(X)

IEEE 802.3z，用于 1000BaseX

IEEE 802.3x，用于流量控制

IEEE 802.3ad，用于 LACP 端口聚合

IEEE 802.1Q，用于 VLAN 標記

IEEE 802.1D-2004，用于生成樹協議 (STP)

IEEE 802.1w，用于快速生成樹協議 (RSTP)

IEEE 802.1p，用于服務等級

IEEE 802.1X，用于授權認證

以太網軟件特性

● 管理

IPv4/IPv6、Flow control（流量控制）、Back Pressure Flow Control（背壓流量控制）、DHCP Server/Client、ARP、RARP、LLDP、Port Mirror（端口鏡像）、Linkup Delay（鏈路恢復延遲）、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB（私有 MIB）

● 過濾

GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier

● 冗余協議

STP、RSTP、Turbo Ring v2、Turbo Chain、環網耦合、雙歸屬、鏈路聚合、環路保護、MSTP

● 安全

廣播風暴保護、速率限制、信任訪問控制、靜態端口鎖定、MAC Sticky、HTTPS/SSL、SSH、RADIUS、TACACS+、登錄和密碼策略、安全啟動、MAC 驗證旁路、訪問控制列表

● 對時服務

SNTP、IEEE 1588v2 PTP（基于硬件）、NTP Server/Client、NTP 驗證

● 協議

IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog

● MIB

P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-MIB、RMON MIB Groups 1、2、3、9

● 變電站

MMS

交換特性

● MAC 地址表大小

16 K

● 最大 VLAN 數量

256

● VLAN ID 范圍

VID 1 至 4094

● IGMP 分組

1024

● 優先級隊列

8

● 數據包緩沖區大小

12 Mb

串口界面

● Console 端口

RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

USB 接口

● USB 接頭

USB Type A

輸入/輸出接口

● 數字輸入通道

1（MGMT 模塊）

● 數字輸入

+13 至 +30 V 表示狀態 1

-30 至 +3 V 表示狀態 0

最大輸入電流：8 mA

● 報警功能通道

3（MGMT、PWR1、PWR2 模塊）

繼電器輸出：2 A @ 30 VDC

電源參數

● 輸入電壓

安裝 PWR-HV-P48–A：

110/220 VDC，110 VAC，60 HZ，220 VAC，50 Hz，PoE：48 VDC

安裝 PWR-LV-P48–A：

24/48 VDC，PoE：48 VDC

安裝 PWR-HV-NP：

110/220 VDC，110 VAC，60 HZ，220 VAC，50 Hz

安裝 PWR-LV-NP：

24/48 VDC

● 工作電壓

安裝 PWR-HV-P48–A：

88 至 300 VDC，90 至 264 VAC，47 至 63 Hz，PoE：57 VDC

安裝 PWR-LV-P48–A：

18 至 72 VDC，PoE：46 至 57 VDC

安裝 PWR-HV-NP：

88 至 300 VDC，90 至 264 VAC，47 至 63 Hz

安裝 PWR-LV-NP：

18 至 72 VDC

● 輸入電流

安裝 PWR-HV-P48–A/PWR-HV-NP：

最大0.11 A @ 110 VDC

最大0.06 A @ 220 VDC

最大0.29 A @ 110 VAC

最大0.18 A @ 220 VAC

安裝 PWR-LV-P48–A/PWR-LV-NP：

最大0.53 A @ 24 VDC

最大0.28 A @ 48 VDC

● 過載電流保護

支持

● 反接保護

支持

● 最大 PoE 電源輸出/端口

36 W

● PoE 功率預算總量

最大 360 W（帶一個電源），針對 PD 總耗，基于 48 VDC 輸入，面向 PoE 系統

最大360 W（帶一個電源），針對 PD 總耗，基于 53 至 57 VDC 輸入，面向 POE+系統

最大720 W（帶兩個電源），針對 PD 總耗，基于 48 VDC 輸入，面向 PoE 系統

最大720 W（帶兩個電源），針對 PD 總耗，基于 53 至 57 VDC 輸入，面向PoE+ 系統

機械特性

● IP 等級

IP40

● 尺寸

197 x 115 x 163.25 mm（7.76 x 4.53 x 6.43 英寸）

212 x 115 x 163.25 mm（8.35 x 4.53 x 6.43 英寸），安裝了雙 PWR-HV-P48-A/PWR-LV-P48-A 電源模塊

● 重量

3,030 g (6.68 lb)

● 安裝

導軌式安裝、壁掛式安裝（帶可選套件）、機架式安裝（帶可選套件）

工作環境

● 工作溫度

-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● 安全

EN 62368-1、IEC 62368-1、UL 62368-1、IEC 60950-1、UL 61010-2-201、EN 61010-2-201

● EMC

EN 55032/35，EN 61000-6-2/-6-4

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV

IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

IEC 61000-4-11

● 軌道交通

EN 50121-4

● 交通控制

NEMA TS2

● 沖擊

IEC 60068-2-27

● 自由落體

IEC 60068-2-31

● 振動

IEC 60068-2-6

● 變電站

IEC 61850-3，IEEE 1613

MTBF

● 時間

794,532 小時

● 標準

Telcordia SR332

保修

● 保修期限

5 年
