簡介

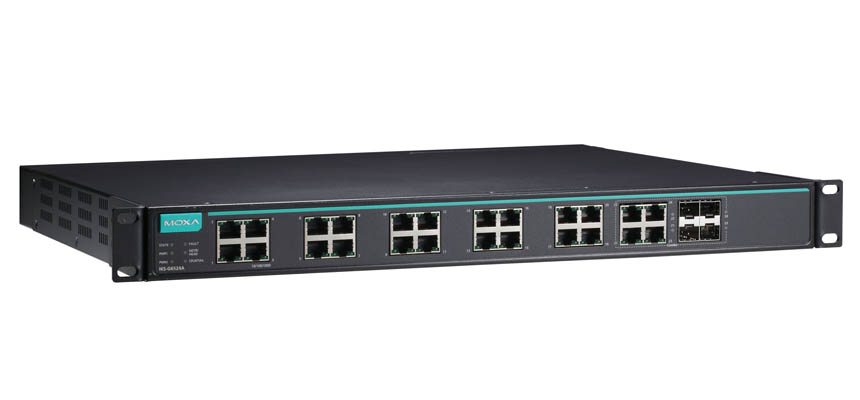

    在過程自動化和交通自動化應用中集合了各種視頻、音頻數據，因此需要高性能和高可靠性的網絡環境。IKS-G6524A/ G6824A系列全千兆骨干交換機具備24個千兆以太網口，支持 3層路由功能，便于跨網絡通信應用部署，安裝方便，非常適合大規模工業網絡的應用。

    IKS-G6524A/G6824A全千兆通訊功能增加了帶寬，其高性能確保在網絡上快速傳輸大量的視頻、音頻和數據信息。該系列交換機支持Turbo Ring，Turbo Chain RSTP/STP冗余協議，無風扇設計，隔離冗余電源，增強了系統可靠性和骨干網絡的可用性。

優勢和特點

? 3層交換功能將大型網絡劃分成不同的子網，允許數據信息在網絡上進行通訊（IKS-G6824A系列）

? 命令行界面（CLI），可快速配置主要網管功能

? 支持先進的VLAN功能的Q-in-Q標記

? 軟件基于IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步

? DHCP Opition 82，用于以不同策略分配IP地址

? 支持EtherNet/IP*和Modbus/TCP工業以太網協議

? 兼容EtherNet/IP和PROFINET協議，進行透明數據傳輸

? 千兆冗余，支持Turbo Ring和Turbo Chain (自愈時間<50ms @ 250臺交換機)，RSTP/STP和MSTP網絡冗余技術

? IGMP Snooping和GMRP過濾組播封包

? 支持IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃

? 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性

? 支持鏈路聚合，優化網絡帶寬

? 支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH，加強網絡安全性

? 支持SNMPv1/v2c/v3不同等級的網絡管理協議

? 采用RMON有效提升網絡監測和預測能力

? 支持帶寬管理，確保網絡穩定性

? 支持基于MAC地址的端口鎖定，防止非法入侵

? 支持端口鏡像功能，便于在線調試

? 通過E-mail和繼電器輸出自動報告意外事件

? DI接口可完成傳感器、報警器和IP網絡的整合

? 冗余，雙AC電源輸入

技術參標標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100BaseFX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseSX/LX/LHX/ZX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid Spanning Tree Protocol
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option 66/67/82，SSH，LLDP，IEEE 1588 PTP V2，EtherNet/IP，Modbus/TCP，SNMP Inform，NTP Server/Client，IPv6 (IKS-G6524A系列)
三層交換技術：Static routing，RIP V1/V2，OSPF，DVMRP，PIM-DM，PIM-SM，PIM-SSM（IKS-G6824A系列）
三層交換的冗余：VRRP（IKS-G6824A系列）
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Groups 1，2，3，9
流量控制：IEEE 802.3x流量控制，背壓式流控
交換機屬性優先級隊列：8
最多可用的VLAN數：256
VLAN ID范圍：VID 1 ~ 4094
IGMP組和組播路由：1000
MAC地址表大?。?6 K
封包緩沖區大小：12 Mbit
DRAM大?。?28 MB
Flash大?。?6 MB
巨型封包尺寸：9.6 KB
交換機結構容量：48 Gbps
轉發速率：35.7 Mpps（每秒數據包數）
接口千兆以太網：10/100/1000BaseT(X)或100/1000BaseSFP
插槽
控制口：USB系列控制口（B類型連接頭）
儲存口：USB儲存口（A類型連接頭適用于ABC-02-USB）
LED指示燈：STAT，PWR1，PWR2，F(xiàn)AULT，MSTR/HEAD，
CPLR/TAIL
報警觸點：1路繼電器輸出報警，2 A @ 30 VDC
數字輸入：1路輸入，電子隔離，共地
? 狀態“1”：+13 ~ +30 V
? 狀態“0”：-30 ~ +1 V
? 最大輸入電流：8 mA
電源需求輸入電壓：110/220 VAC（85 ~ 264 VAC）
輸入電流：最大0.79/0.44 A @ 110/220 VAC
過流保護：提供
反接保護：提供
機械特性外殼：IP30防護等級
尺寸：440 x 44 x 386.9 mm（17.32 x 1.73 x 15.23 in）
重量：5.1 kg
安裝方式：19”機架式安裝
工作環境工作溫度：
標準型號：-10 ~ 60 ℃ (14 ~ 140 °F)
寬溫型號：-40 ~ 75 ℃ (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95% (無凝露)
安規認證Safety：UL 60950-1，EN 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3，
EN 61000-4-4 (EFT) Level 3，EN 61000-4-5 (Surge) Level 3，
EN 61000-4-6 (CS) Level 3，EN 61000-4-8，EN 61000-4-11
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）時間：
IKS-G6524A：282,390 hrs
IKS-G6824A：280,035 hrs
數據庫：Telcordia（Bellcore），GB
保修保修期：5年
