簡介

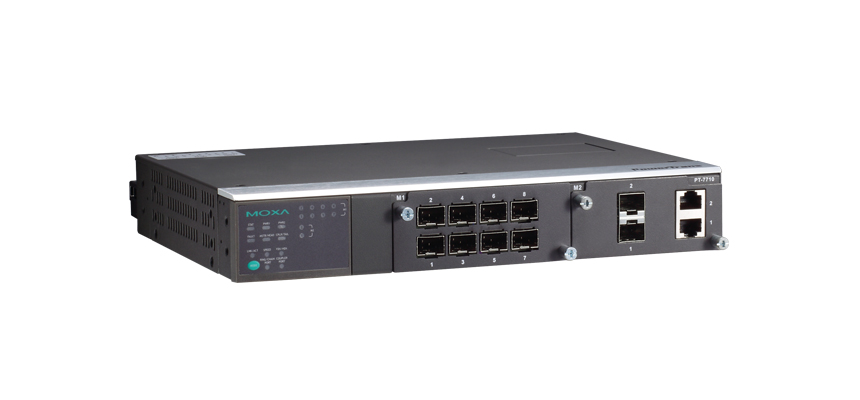

    PowerTrans PT-7710 滿足變電站自動化系統（IEC 61850-3 并通過KEMA認證，IEEE 1613）、交通控制系統（NEMA TS2）和軌道交通系統 (EN50121-4) 的需求。PT-7710 可組建高性能的千兆以太網骨干網絡、冗余環網，它具備24/48 VDC 或110/220 VDC/VAC 冗余電源輸入的功能，在提高網絡通信穩定性的同時還可以節省布線。PT-7710 模塊化的設計為用戶提供更加輕松的組網方式，2個千兆端口和10個以太網口讓您在組建網絡時更加靈活。

特點

• 支持IEC 61850-3，IEEE1613（變電站）和EN 50155/

• EN 50121-4（軌道交通）標準

• VLAN Unaware：支持特定IED收到的優先級數據幀

• 最多12個M12接口

• 支持Turbo Ring，Turbo Chain (自愈時間 < 20 ms @
  250臺交換機)，RSTP/STP和MSTP網絡冗余

• 通用24/48 VDC或110/220 VDC/VAC隔離式冗余電源輸入

• 工作溫度-40 ~ 85 °C

技術參數標準：IEEE 802.3 10BaseT，
IEEE 802.3u 100BaseT(X)和100Base FX，
IEEE 802.3ab 1000BaseT(X)，
IEEE 802.3z 1000BaseSX/LX/LHX/ZX，
IEEE 802.3x流量控制，
IEEE 802.1D快速生成樹，
IEEE 802.1W Rapid STP，
IEEE 802.1Q VLAN Tagging，
IEEE 802.1p Class of Service，
IEEE 802.1X Authentication，
IEEE 802.3ad Port Trunk with LACP
協議：IGMP V1/V2/V3 device，GMRP，GVRP，SNMP
V1/V2C/V3，DHCPP服務器/客戶端，DHCP Option 82，
BootP，TFTP，SNTP，SMTP，RARP，RMON
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE802.3x流控，背壓式流控
接口快速以太網：插槽1，可安裝具備10/100BaseT(X) 或
100BaseFX（SC/ST接口）類型的8/7/6端口模塊
千兆以太網：插槽2，可安裝具備10/100/1000BaseT(X)和
1000BaseSX/LX/LHX/ZX（LC接口）類型的4/2端口模塊
插槽2同時支持快速以太網和千兆以太網接口模塊
Console：RS-232（RJ45）
系統LED指示燈：STAT，PWR1，PWR2，F(xiàn)AULT，
MASTER，COUPLER
模塊LED指示燈：LNK/ACT，F(xiàn)DX/HDX，RING PORT，
COUPLER PORT，SPEED
報警觸點：一路繼電器輸出，容量1A@ 24 VDC
電源輸入電壓：24 /48VDC (9 ~ 60 V)或125/250 VDC (88 ~
300 V)和110/240 VAC (85 ~ 264 V)
連接：10-pin接線端子
過載保護：提供
反接保護：提供
機械特性外殼：IP30防護等級
尺寸（W x H x D）：266.7 x 44 x 195 mm
（10.5 x 1.73 x 7.68 in.）
安裝方式：19英寸機架式安裝
工作環境操作溫度：-40 ~ 85 °C (-40 ~ 185 °F)
cold start of min. 100 VAC at -40 °C
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% (無凝霜)
保修期5 年
