簡介

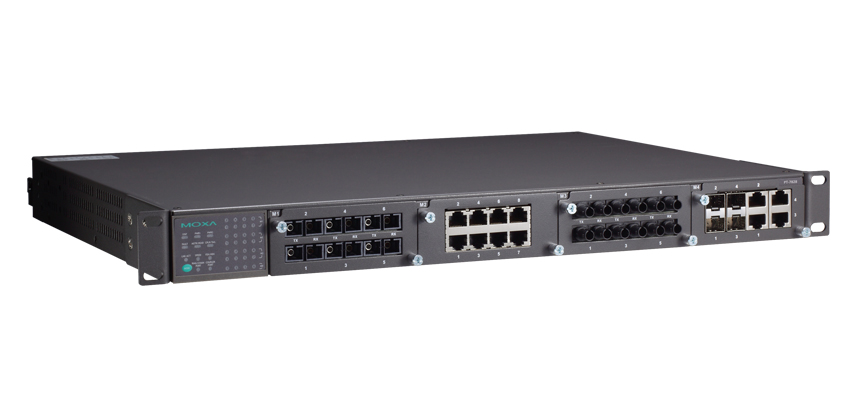

    PowerTrans PT-7828是一款高性能的3層交換機，支持3層路由功能的跨網絡應用部署。PT-7828嚴格滿足變電站自動化系統（IEC61850-3，IEEE 1613）和鐵路系統（EN5015/EN50121-4）的需求。
PT-7828可組建高性能的IEC61850-3/EN50155的24+4 G口3層千兆以太網和快速以太網骨干網絡、冗余環網。它具備24/48 VDC或110/220 VDC/VAC雙隔離冗余電源輸入的功能，在提高網絡通信穩定性的同時還可以節省布線。PT-7828模塊化的設計為用戶提供更加輕松靈活的組網方式，4個千兆網口和24個快速以太網口讓您在組建網絡時更加靈活。PT-7828還可以選擇前/后出線的方式，非常適合您的各種應用。

優勢和特點

?3層交換機技術，以進行跨網段數據傳送

? 命令行界面（CLI），可快速配置主要網管功能*

?IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步

? DHCP Opition 82，用于以不同策略分配IP地址

? 支持EtherNet/IP和Modbus/TCP工業以太網協議

? 支持Turbo Ring，Turbo Chain (自愈時間 < 20 ms @ 250臺交換機)，RSTP/STP和MSTP網絡冗余

? 支持多播路由協議PIM-DM/DVMRP

? VLAN Unaware：支持特定IED收到的優先級數據幀

?支持先進的VLAN Q-in-Q標記功能

?IGMP Snooping和GMRP過濾多播封包

? 采用IEEE 802.3ad，LACP優化網絡帶寬

?支持帶寬管理，確保網絡穩定性

?支持端口鏡像功能，便于在線調試

? 通過E-mail和繼電器輸出自動報告意外事件

?采用RMON提升網絡監監測和預測能力

? 自動恢復連接設備的IP地址

? 換線快速恢復

? 可通過網頁瀏覽器，Telnet/Serial console，CLI，Windows utility和ABC-01自動備份配置器進行配置

網絡安全特性

? 用戶密碼多層安全保護，防止未經授權進行配置
? SSH/HTTPS用于密碼和數據加密
? 基于802.1x口網絡訪問控制將交換機端口鎖定，只有授權客戶能訪問該端口
? 關閉一個或多個端口阻止網絡流量
? 802.1Q VLAN允許您在被選定的交換機端口間進行流量傳輸的邏輯分配
? 安全交換機端口，只有特定的設備和/或MAC地址能夠訪問該端口
? Radius/TACACS+允許您從中控室管理密碼
? SNMPv3提供加密授權和訪問安全

技術參數標準：IEEE 802.3 10BaseT，
IEEE 802.3u 100BaseT(X) and 100Base FX，
IEEE 802.3ab 1000BaseT(X)，
IEEE 802.3z 1000BaseSX/LX/LHX/ZX，
IEEE 802.3x流量控制l，
IEEE 802.1D快速生成樹，
IEEE 802.1W Rapid STP，
IEEE 802.1Q VLAN Tagging，
IEEE 802.1p Class of Service，
IEEE 802.1X Authentication，
IEEE 802.3ad Port Trunk with LACP
模塊化機架式3層交換機系統，PT-7828協議：

IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，
RMON，RIP V1/V2，HTTP，HTTPS，Telnet，SSH，Syslog，
DHCP Option 66/67/82，LLDP，Modbus/TCP，IEEE 1588
PTP V2，SNMP Inform，NTP Server/Client
三層交換：Static routing，RIP V1/V2，OSPF，PIM-DM/DVMRP
三層交換的冗余：VRRP
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Groups 1，2，3，9
流量控制：IEEE 802.3x流控，背壓式流控
交換屬性優先級隊列：4
VLAN最大可用數量：64
VLAN ID范圍：VID1 ~ 4094
IGMP組：256
接口快速以太網：插槽1，2和3，可安裝具備10/100BaseT（X）（TP/M12界面），100BaseFX（SC/ST/MTRJ接口）或100BaseSFP類型的2/4/6/7/8口PM-7200快速以太網模塊
千兆以太網：插槽4，可安裝具備10/100/1000BaseT（X）或000BaseSFP類型的4/2口的PM-7200千兆以太網模塊
控制臺端口：RS-232 (RJ45)
系統LED指示燈：STAT，PWR1，PWR2，FAULT，MSTR/HEAD，CPLR/TAIL
模塊LED指示燈：LNK/ACT，FDX/HDX，RING/CHAINPORT，COUPLER PORT，SPEED
報警輸出：1路繼電器輸出，容量3 A @ 30 VDC或3 A @ 240VAC
電源需求輸入電壓：：

? 24 VDC (18 ~ 36 V)

? 48 VDC (36 ~ 72 V)

? 110/220 VDC/VAC (88 ~ 300 VDC，85 ~ 264 VAC)

注：符合24/48/110 VDC EN 50155標準
輸入電流：(所有接口配備成光纖接口)

? Max. 2.58 A @ 24 VDC

? Max. 1.21 A @ 48 VDC

? Max. 0.64/0.33 A @ 110/220 VDC

? Max. 0.53/0.28 A @ 110/220 VAC

過流保護：提供
連接方式：10針接線端子
反接保護：提供
機械特性外殼：IP30防護等級
尺寸：440 x 44 x 325 mm (17.32 x 1.73 x 12.80 in)
重量：：5900 g
安裝方式：：19英寸機架式安裝
工作環境工作溫度：-40 ~ 85 °C (-40 ~ 185 °F)，-40 ℃冷啟動最小電壓100 VAC
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH（無凝露）
安規認證Safety：UL 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
Power Automation：IEC 61850-3，IEEE 1613
Traffic Control：NEMA TS2
Rail Traffic：EN 50155，EN 50121-4
保修保修期：5年
