簡介

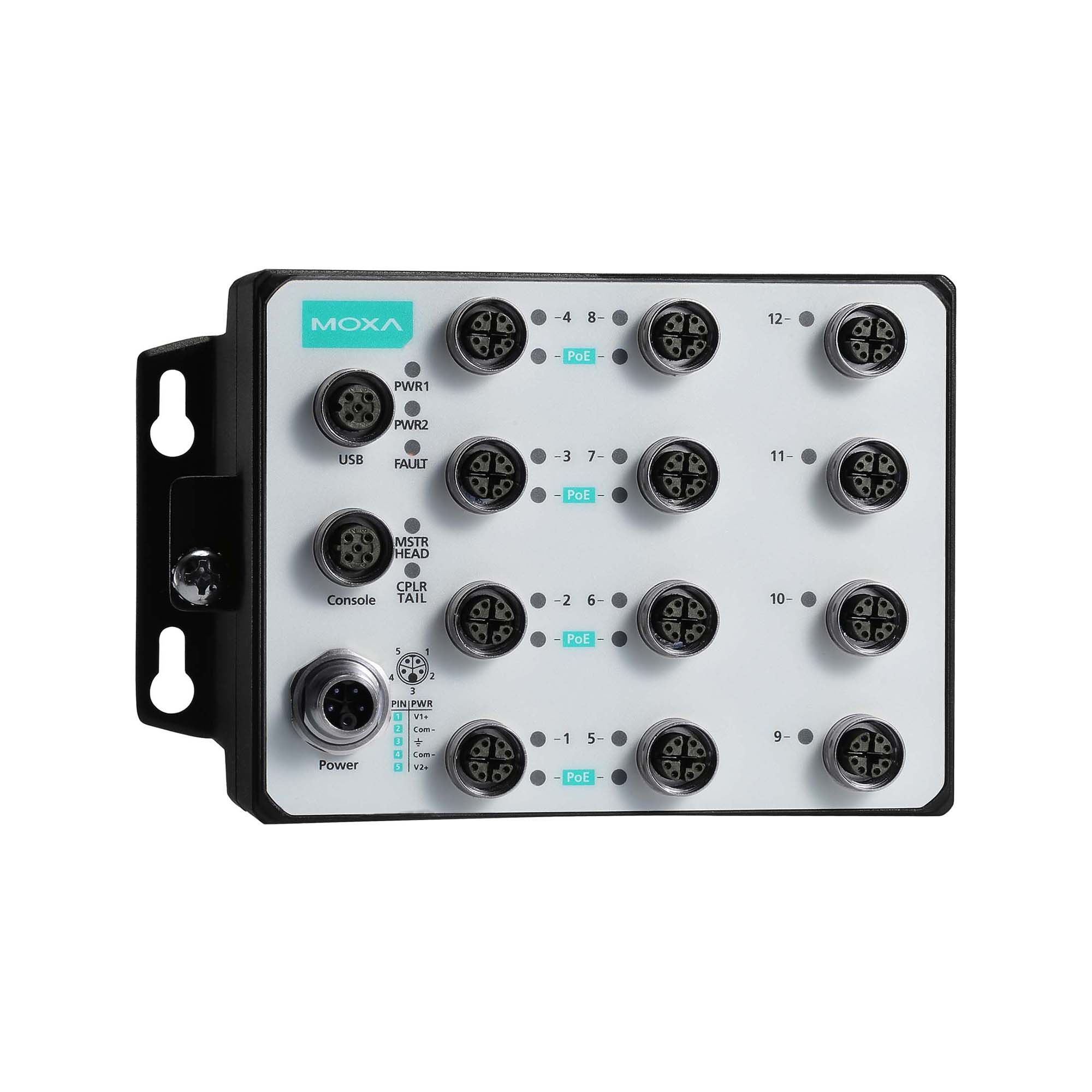

    ToughNet TN-G6512 系列 M12 網管型以太網交換機專為軌 道交通應用（包括鐵路列車和軌旁設備）而設計。該系列交換 機采用 M12 及其他圓形接頭實現緊密堅固的連接，確保在振 動和沖擊頻發的工業環境下始終可靠運行。TN-G6512 系列 以太網交換機提供 12 個千兆以太網 M12 端口，8 個支持符 合 IEEE 802.3at/af 標準的 PoE（以太網供電）功能的端口。 該系列交換機屬于電源供應設備 (PSE)，最高提供 30W 的電 力，可為符合 IEEE 802.3at/af 標準的受電設備 (PD) 供電，比 如 IP 攝像機、無線接入點和 IP 電話。配備專為推拉式接口 量身定制的配套推拉式 M12 接頭，以便快速安裝，此外還支 持 M12 旋轉式接口。該系列交換機支持 24 ~ 110 VDC 寬電 壓輸入范圍和隔離型雙電源輸入，不僅能讓您在全球不同地 點使用相同類型的電源，還可為您提高通信系統可靠性。此 外，-40 ~ 70 ℃ 工作溫度和 IP67 等級防護外殼也確保交換 機能在惡劣環境下使用。TN-G6512 系列以太網交換機符合 EN 50155 標準中有關工作溫度、電源輸入電壓、浪涌、靜電 放電、振動以及三防漆和電源隔離的基本要求，使之成為各種 工業應用的理想選擇。

特性和優勢

? 每個 PoE 端口提供的電力高達 30W，每臺交換機電 源輸出功率總量為 96W

? 榮獲 IPv6 Ready Logo（經 IPv6 Logo 委員會認證）

? 業界領先的 PoE 軌道交通車輛應用交換機，符合 EN 50155 標準

? 應用 DHCP Option 82 協議以不同策略分配 IP 地址

? 支持 Turbo Ring 和 Turbo Chain（自愈時間 ＜ 50 毫 秒 @250 臺交換機）、STP/RSTP/MSTP 網絡冗余

? 支持基于 IGMP snooping 和 GMRP 的組播過濾功能

? 支持 EtherNet/IP 和 Modbus/TCP 工業以太網協議

? 支持基于端口的 VLAN，符合 IEEE 802.1Q 標準的 VLAN 以及 GVRP 動態 VLAN 配置，簡化網絡規劃

? QoS（IEEE 802.1p/1Q 和 ToS/DiffServ）支持對實時 流量的分級和排序

? EEE 802.3ad 和 LACP 保證帶寬利用率最大化

? 支持 SNMP v1/v2c/v3，用于不同級別的網絡管理

? 支持 TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH 協議，加強網絡安全性

? 采用 RMON 協議有效提升網絡監測和預測能力

? 帶寬管理功能避免不可預測的網絡狀態

? 支持端口鎖定，僅授權 MAC 地址可訪問

? 具備端口鏡像功能，用于在線調試

? 通過 E-mail 和繼電器輸出自動報告意外事件

? 支持換線快速恢復連接

? 支持 LLDP，用于網管軟件中自動偵測拓?fù)浣Y(jié)構

? 可通過 Web 瀏覽器、Telnet/serial console、CLI 和 Windows 應用程序進行配置

? 環網保護功能，預防出現網絡環網

? 可選擇面板安裝方式

技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid Spanning Tree Protocol
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP

軟件特性協議：IPv4/IPv6、SNMP v1/v2c/v3、Telnet、LLDP、端口鏡像、系統日志、RMON、BootP、DHCP Server/Client、DHCP Option 66/67/82、TFTP、SMTP、RARP、HTTP、HTTPS、SNMP inform、流量控制、背壓式流控

過濾方式：802.1Q VLAN、基于端口的 VLAN、GVRP、IGMPv1/v2、GMRP、靜態組播
冗余協議：STP/RSTP、MSTP、Turbo Ring v1/v2、帶有DRC 的 Turbo Ring v2、Turbo Chain、Link Aggregation
安全：RADIUS、TACACS+、SSL、SSH、端口鎖定、廣播風暴保護、速率限制
時間管理：SNTP, NTP Server/Client
MIB：MIB-II, Ethernet-Like MIB, P-BRIDGE MIB,Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIBGroup 1, 2, 3, 9

交換機屬性優先級隊列：4
VLAN 最大可用數量：256
VLAN ID 范圍：VID 1 ~ 4094
IGMP 分組：256

接口千兆以太網：前側出線，M12 X-coded 8 針式接頭，10/100BaseT（X）自偵測，全/半雙工模式，MDI/MDIX自適應
Console 端口：M12 B-coding 5 針式接頭
USB 存儲端口：M12 A-coding 5 針式接頭

電源需求輸入電壓：24/36/48/72/96/110 VDC
工作電壓：16.8 ~137.5 VDC
輸入電流：最大 5.8 A @ 24 VDC
過流保護：有
連接：M12 K-coded 5 針式接頭
反接保護：有

機械特性外殼：金屬
IP 等級：IP67 等級防護（未使用的端口可選用保護蓋）
尺寸：159 x 97 x 100 mm (6.26 x 3.82 x 3.94 in)
重量：1,750 g (3.86 lb)
安裝方式：面板安裝

工作環境工作溫度：-40 ~ 70 ℃ (-40 ~ 158 °F)
存儲溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95%（無凝露）
海拔：高達2,000 m
注：若需保證產品能在更高海拔使用，請與Moxa 聯系

安規認證

Safety：UL 61010-2-201, EN 60950-1 (LVD)
EMC：EN 55032, EN 55035
EMI：CISPR 32, FCC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz ~ 6 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8
軌道交通：（用于面板安裝）
EN 50155*, EN 50121-4, EN 50121-3-2, EN 45545-2

* 根據 EN 50155 標準，本產品適用于軌道交通車輛應用。

沖擊：EN 50155, IEC 61373
自由跌落：IEC 60068-2-31
振動：EN 50155, IEC 61373

MTBF（平均無故障時間）時間：471,356 小時
標準：Telcordia SR332

保修 保修期：5 年
