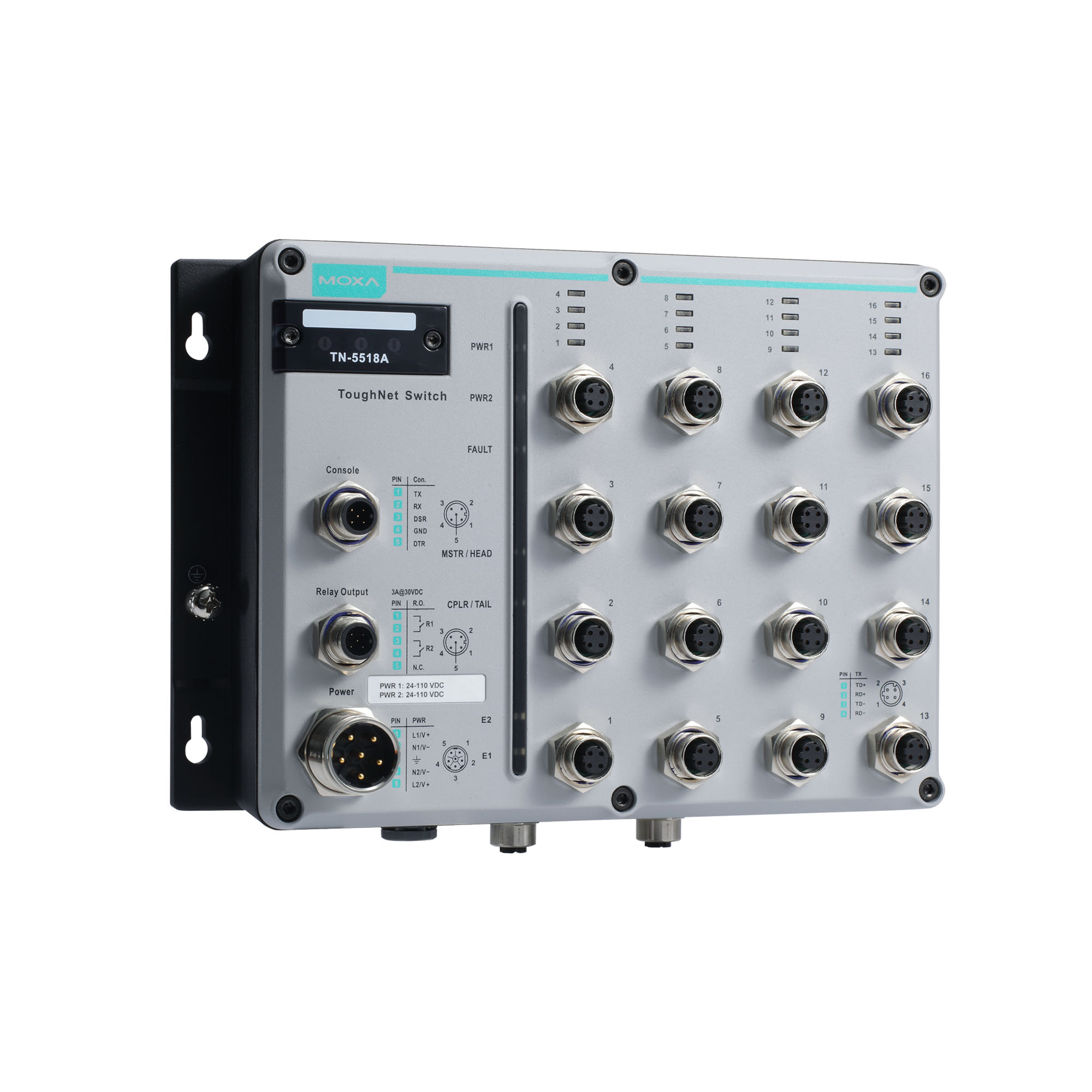

規格型號：TN-5500A 系列

產品簡述：EN 50155 8 至 18 端口工業以太網交換機，多達 8 個 PoE 端口和 2 個千兆端口

詳情介紹

簡介

ToughNet TN-5500A 系列 M12 網管型工業以太網交換機專為嚴苛環境中的工業應用而設計。 TN-5500A 系列交換機通過牢固的 M12 接頭緊密地、牢靠的連接，可確保網絡設備穩定地運行，而不需擔憂外在環境的振動和沖擊等干擾所造成的問題。TN-5500A 系列配備 8 個或 16 個百兆以太網 M12 端口，支持包含 8 個符合 IEEE 802.3at/af 標準的 PoE（以太網供電）端口、2 個在底部的端口可提供千兆以太網接口，以及一個帶旁路中繼功能可選。PoE 交換機可作為供電設備 (PSE)，每個端口供電可達 30 W 功率，適合為符合 IEEE 802.3at/af 標準的受電設備供電，如 IP 監控、無線接入和 IP 電話。

TN-5500A 系列支持 24/36/48/72/96/110 VDC 的寬范圍電源輸入，可在全球不同地點使用同樣的輸入電源。此外，24 至 110 VDC 寬范圍電源輸入和隔離電源增強了系統的穩定性。-40 至 75°C 工作溫度和 IP54 防水外殼，允許其在惡劣環境下進行部署。TN-5500A 系列以太網交換機符合 EN 50155 的強制規格，包括操作溫度、電源輸入電壓、浪涌、ESD 和振動，以及保護涂層和電源絕緣，使其適用于各種工業應用。

其他特點和優勢

在每臺交換機總功率預算為 120W 的情況下，每個 PoE 端口供電可達 30W 的功率
IPv6 Ready 標志認證（IPv6 標志委員會認證）
先進的 EN 50155 PoE 交換機，適用于軌道車輛應用
DHCP Option 82，用于不同策略分配 IP 地址
支持 Turbo Ring 和 Turbo Chain（自愈時間 < 20 ms @ 250 臺交換機），以及 RSTP/STP/MSTP 網絡冗余
IGMP snooping 和 GMRP，用于過濾組播流量
支持 EtherNet/IP 和 Modbus TCP 工業以太網協議
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可簡化網絡規劃
QoS（IEEE 802.1p/1Q 和 ToS/DiffServ）支持對實時流量的分級和排序
IEEE 802.3ad、LACP，可優化網絡帶寬
SNMPv1/v2c/v3 支持不同級別的網絡管理
TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增強網絡安全性
RMON 支持主動、高效的網絡監控
帶寬管理，可預防出現不穩定的網絡狀態
基于 MAC 地址的端口鎖定功能，防止未經授權的訪問
支持端口鏡像功能，便于在線調試
通過電子郵件和繼電器輸出自動發出異常警告
快速換線恢復
LLDP 支持通過網絡管理軟件自動發現網絡拓?fù)?/p>
通過 web 瀏覽器、Telnet/串口 console、CLI 和 Windows 管理工具進行配置
環路保護防止網絡環路
支持面板式安裝或?qū)к壥桨惭b

特點

多達 2 個千兆以太網端口，帶旁路中繼功能可選
支持 8 個符合 IEEE 802.3at/af 標準的 PoE 端口
24 至 110 VDC 隔離電源輸入
符合所有 EN 50155 強制性測試項目
支持 -40 至 75°C 工作溫度
支持 Turbo Ring 和 Turbo Chain（自愈時間 < 20 ms @ 250 臺交換機），以及 RSTP/STP/MSTP 網絡冗余

規格

輸入/輸出接口

● 報警功能通道

2 x 繼電器輸出，采用 1 個 M12 A-coded 5-pin 公頭接頭，純電阻性負載：1 A @ 30 VDC

以太網接口

● 10/100/1000BaseT(X) 端口，Q-ODC 光纖接頭

TN-5510A-2GLSX 系列： 2

TN-5510A-8PoE-2GLSX 系列：2

● 10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母頭接頭）

TN-5510A-2GTX 系列：2

TN-5510A-8PoE-2GTX 系列：2

TN-5518A-2GTX 系列：2

TN-5518A-8PoE-2GTX 系列：2

● 10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母頭接頭，帶旁路功能）

TN-5510A-2GTXBP 系列：2

TN-5510A-8PoE-2GTXBP 系列：2

● 10/100BaseT(X) 端口（M12 D-coded 4-pin 孔式接頭）

TN-5508A/5510A 系列非 PoE 型號：8

TN-5516A/5518A 系列非 PoE 型號：16

TN-5516A/5518A 系列 PoE 型號：8

● PoE 端口（10/100BaseT(X)，M12 D-coded 4-pin 母頭接頭）

TN-5500A 系列 PoE 型號：8

● 標準

IEEE 802.1D-2004，用于生成樹協議 (STP)

IEEE 802.1p，用于服務等級

IEEE 802.1Q，用于 VLAN 標記

IEEE 802.1s，用于多生成樹協議 (MSTP)

IEEE 802.1w，用于快速生成樹協議 (RSTP)

IEEE 802.1X，用于授權認證

IEEE 802.3，用于 10BaseT

IEEE 802.3ab，用于 1000BaseT(X)

IEEE 802.3ad，用于 LACP 端口聚合

IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX

IEEE 802.3x，用于流量控制

TN-5500A 系列 PoE 型號：IEEE 802.3af/at，用于 PoE/PoE+ 輸出

TN-5510A 系列 2GLSX 型號：IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX

以太網軟件特性

● 廣播轉發

IP 定向廣播，廣播轉發

● 配置選項

命令行界面 (CLI)，通過串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具

● 過濾

802.1Q、GMRP、GVRP、IGMP v1/v2/v3、基于端口的 VLAN、靜態組播

● 工業協議

EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave)

● 管理

Back Pressure Flow Control（背壓流量控制）、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、IOxpress、LLDP、Port Mirror（端口鏡像）、QoS/CoS/ToS、RARP、RMON、SMTP、SNMP Inform、SNMP Trap、Syslog、Telnet 和 Account Management（賬戶管理）

● MIB

Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

● 冗余協議

鏈路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2、帶 DRC 的 Turbo Ring

● 安全

廣播風暴保護、HTTPS/SSL、本地帳戶訪問管理、TACACS+、端口鎖定、RADIUS、速率限制和 SSH

● 對時服務

IEEE 1588 PTP v1/v2、NTP Server/Client、SNTP

交換特性

● IGMP 分組

256

● 最大 VLAN 數量

● VLAN ID 范圍

VID 1 至 4094

LED 接口

● LED 指示燈

STATE、PWR1、PWR2、FAULT、10/100/1000M

串口界面

● Console 端口

M12 A-coded 公頭接頭

電源參數

● 輸入電流

TN-5508A-WV 系列：0.28 A @ 24 VDC, 0.07 A @ 110 VDC

TN-5508A-8PoE 系列：7.6 A @ 24 VDC, 1.55 A @ 110 VDC

TN-5510A-2GTXBP 系列：0.56 A @ 24 VDC, 0.13 A @ 110 VDC

TN-5510A-2GLSX 系列：0.45 A @ 24 VDC, 0.1 A @ 110 VDC

TN-5510A-8PoE-2GTX 系列：7.90 A @ 24 VDC, 1.61 A @ 110 VDC

TN-5510A-8PoE-2GLSX 系列：7.80 A @ 24 VDC, 1.58 A @ 110 VDC

TN-5516A-WV 系列：0.39 A @ 24 VDC, 0.09 A @ 110 VDC

TN-5516A-8PoE 系列：8.37 A @ 24 VDC, 1.65 A @ 110 VDC

TN-5518A-2GTX 系列：0.68 A @ 24 VDC, 0.16 A @ 110 VDC

TN-5518A-8PoE-2GTX 系列：8.66 A @ 24 VDC, 1.69 A @ 110 VDC

● 輸入電壓

24/36/48/72/96/110 VDC，冗余雙電源輸入

● 電源輸入數量

TN-5500A 系列非 PoE 型號：2

TN-5500A 系列 PoE 型號：1

● 工作電壓

16.8 至 137.5 VDC

● 過載電流保護

支持

● 電源接頭

M23 接頭

● 反接保護

支持

● PoE 功率預算總量

TN-5500A 系列 PoE 型號：120 W

機械特性

● 外殼

金屬

● IP 等級

IP54

● 尺寸

TN-5508A 系列非 PoE 型號：185 x 175.8 x 76 mm（7.28 x 6.92 x 2.99 英寸）

TN-5508A 系列 PoE 型號：185 x 175.8 x 115 mm（7.28 x 6.92 x 4.53 英寸）

TN-5510A 系列非 PoE 型號：185 x 180.9 x 76 mm（7.28 x 7.12 x 2.99 英寸）

TN-5510A 系列 PoE 型號：185 x 180.9 x 115 mm（7.28 x 7.12 x 4.53 英寸）

TN-5510A-2GLSX-ODC 系列：185 x 204.3 x 76.0 mm（7.28 x 8.04 x 2.99 英寸）

TN-5510A-8PoE-2GLSX-ODC 系列：185 x 219.3 x 115 mm（7.28 x 8.63 x 4.53 英寸）

TN-5516A 系列非 PoE 型號：250 x 175.8 x 76 mm（9.84 x 6.92 x 2.99 英寸）

TN-5516A 系列 PoE 型號：250 x 175.8 x 115 mm（9.84 x 6.92 x 4.53 英寸）

TN-5518A 系列非 PoE 型號：250 x 180.9 x 76 mm（9.84 x 7.12 x 2.99 英寸）

TN-5518A 系列 PoE 型號：250 x 180.9 x 115 mm（9.84 x 7.12 x 4.53 英寸）

● 重量

TN-5508A 系列非 PoE 型號：1,610 g (3.54 lb)

TN-5508A 系列 PoE 型號：2,383 g (5.25 lb)

TN-5510A 系列非 PoE 型號：1,805 g (3.97 lb)

TN-5510A 系列 PoE 型號：2,690 g (5.93 lb)

TN-5516A 系列非 PoE 型號：2,138 g (4.71 lb)

TN-5516A 系列 PoE 型號：3,286 g (7.24 lb)

TN-5518A 系列非 PoE 型號：2,250 g (4.96 lb)

TN-5518A 系列 PoE 型號：3,439 g (7.58 lb)

● 安裝

導軌式安裝（可選）、壁掛式安裝

● 保護

TN-5500A 系列-CT 型號：PCB 保護涂層

工作環境

● 工作溫度

-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

● 海拔

2000 m

安規認證

● EMC

EN 55032/24

● EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 自由落體

IEC 60068-2-31

● 射頻

FCC

● 軌道交通

EN 50121-4、EN 50155、IEC 60571

● 軌道火災防護

EN 45545-2

● 安全

IEC 60950-1、UL 61010-2-201

● 沖擊

IEC 60068-2-27，IEC 61373，EN 50155

● 振動

IEC 60068-2-64，IEC 61373，EN 50155

聲明

● 綠色產品

RoHS、CRoHS、WEEE

MTBF

● 時間

TN-5508A-WV 系列：814,964 小時

TN-5508A-8PoE 系列：526,372 小時

TN-5510A-2GTX 系列：758,855 小時

TN-5510A-2GTXBP 系列：742,880 小時

TN-5510A-2GLSX 系列：722,049 小時

TN-5510A-8PoE-2GTX 系列：502,756 小時

TN-5510A-8PoE-2GTXBP 系列：495,703 小時

TN-5510A-8PoE-2GLSX 系列：486,560 小時

TN-5516A-WV 系列：722,721 小時

TN-5516A-8PoE 系列：722,721 小時

TN-5516A-2GTX 系列：647,128 小時

TN-5516A-2GTXBP 系列：628,808 小時

TN-5516A-8PoE-2GTX 系列：448,300 小時

TN-5516A-8PoE-2GTXBP 系列：439,442 小時

● 標準

Telcordia SR332

保修

● 保修期限

5 年
