簡介

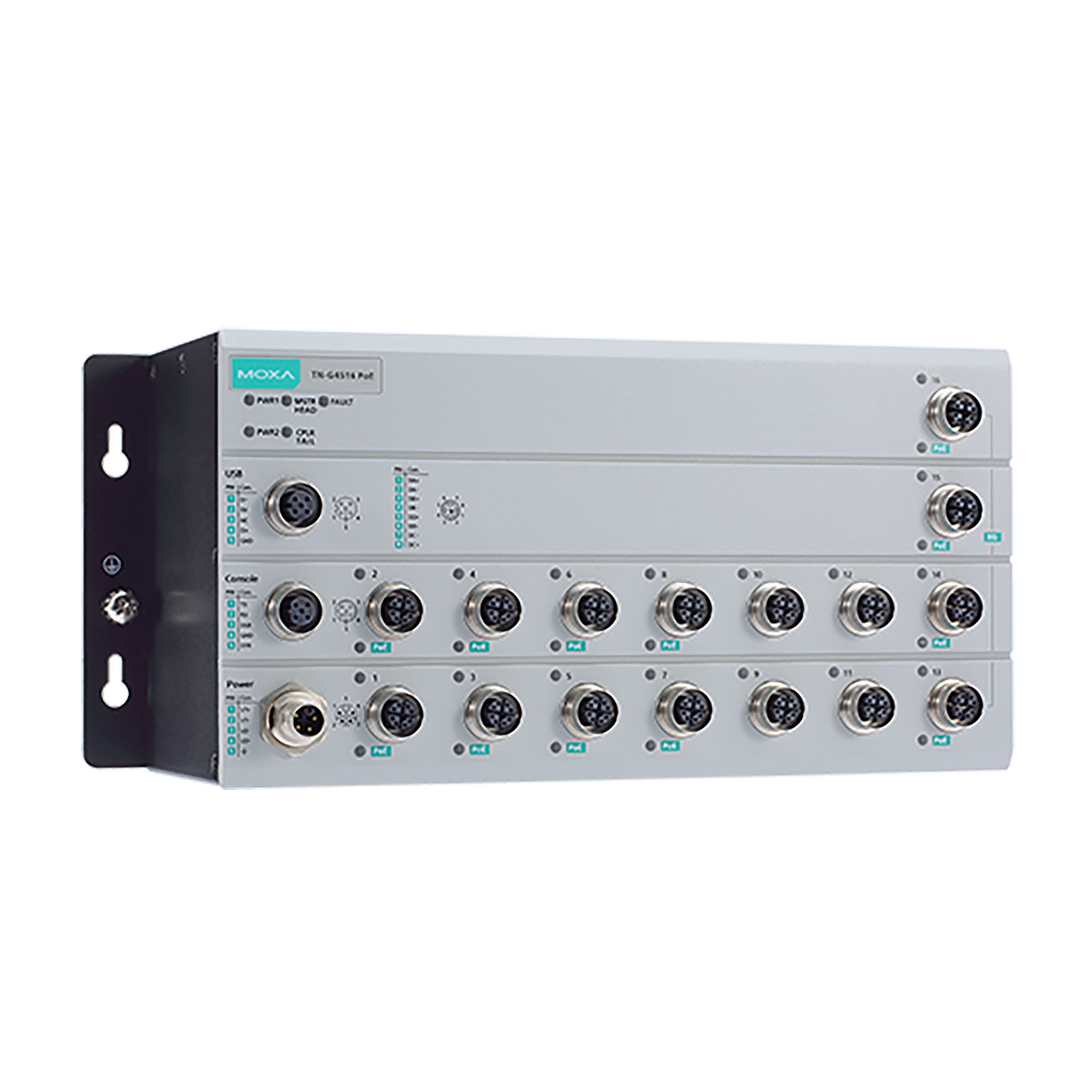

    ToughNet TN-G4500 系列 M12 網管型工業以太網交換機專為軌道車輛和軌旁安裝等軌交應用而設計。 此款交換機通過 M12 接頭和其他類似圓形接頭緊密地、牢靠的連接，可確保在工業環境的振動和沖擊下穩定地運行。 TN-G4500 系列以太網交換機配備 4 個支持 PoE 功能的 10G 以太網 M12 端口，12 個千兆以太網 M12 端口、其中 8 個支持 PoE 功能。PoE 交換機可作為供電設備 (PSE)，每個端口供電可達 30 W 功率，適合為符合 IEEE 802.3at/af 標準的受電設備 (PD) 供電，如 IP 攝像頭和無線接入點。

    TN-G4500 系列配有專為推拉式接口設計的 M12 接頭，方便快速安裝，允許使用 M12 旋轉接口。24 至 110 VDC 寬范圍電源輸入和隔離雙電源輸入，使用戶不僅可以在全球不同地點使用相同類型的電源，還提高了通信系統的可靠性。此外，-40 至 70°C 寬溫工作允許其在惡劣環境下進行部署。 TN-G4500 系列符合 EN 50155 標準的基本部分，包括工作溫度、電源輸入電壓、浪涌、ESD、振動和電源絕緣，以及帶有保護涂層的型號，使其適用于各種工業應用。

其他特點和優勢

特點

規格

以太網接口

●10GBaseT(X) 端口（M12 X-coded 8-pin 母頭接頭，帶旁路功能）

TN-G4516 BP 型號： 2

●10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母頭接頭）

4

●PoE 端口（10GBaseT(X)，M12 X-coded 8-pin 母頭接頭）

TN-G4516 非 BP 型號：4

TN-G4516 BP 型號：2

●PoE 端口（100/1000BaseT(X)，M12 X-coded 8-pin母頭接頭）

8

●標準

IEEE 802.1D-2004，用于生成樹協議 (STP)

IEEE 802.1p，用于服務等級

IEEE 802.1Q，用于 VLAN 標記

IEEE 802.1s，用于多生成樹協議 (MSTP)

IEEE 802.1w，用于快速生成樹協議 (RSTP)

IEEE 802.1X，用于授權認證

IEEE 802.3，用于 10BaseT

IEEE 802.3ab，用于 1000BaseT(X)

IEEE 802.3u，用于 100BaseT(X)

IEEE 802.3bz，用于 5GBaseT 和 2.5GBaseT

IEEE 802.3an，用于 10GBaseT

IEEE 802.3ad，用于 LACP 端口聚合

IEEE 802.3af/at，用于 PoE/PoE+ 輸出

IEEE 802.3x，用于流量控制

以太網軟件特性

●廣播轉發

IP 定向廣播，廣播轉發

●配置選項

命令行界面 (CLI)，通過串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具

●過濾

802.1Q、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN、靜態組播

●工業協議

SNMPv1/v2c/v3

●管理

Account Management（賬戶管理）、Back Pressure Flow Control（背壓流量控制）、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口鏡像）、QoS/CoS/ToS、RARP、RMON、SMTP、SNMPInform、Syslog、Telnet 和 SNMP Trap

●MIB

Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIBGroups 1、2、3、9、RSTP MIB

●冗余協議

鏈路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2、帶 DRC 的 Turbo Ring

●安全

TACACS+、廣播風暴保護、HTTPS/SSL、本地帳戶訪問管理、端口鎖定、RADIUS、速率限制和 SSH

●對時服務

NTP Server/Client，SNTP

交換特性

●IGMP 分組

256

●最大 VLAN 數量

256

●優先級隊列

4

●VLAN ID 范圍

VID 1 至 4094

LED 接口

●LED 指示燈

 PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL、以太網、PoE

串口界面

●Console 端口

RS-232（M12 B-coded 5-pin 母頭接頭）

電源參數

●輸入電壓

24/36/48/72/96/110 VDC

●電源輸入數量

2

●工作電壓

16.8 至 137.5 VDC

●過載電流保護

支持

●反接保護

支持

●PoE 功率預算總量

120 W

●輸入電流

7.5 A @ 24 VDC

●電源接頭

M12 K-coded 5-pin 公頭接頭

機械特性

●外殼

金屬

●IP 等級

IP40

●尺寸

291.6 x 117.7 x 132.2 mm（11.48 x 4.63 x 5.20 英寸）

●重量

TN-G4516（不帶旁路功能）：2,730g(6.02lb)

TN-G4516（帶旁路功能）：2,740g(6.04lb)

●安裝

壁掛式

●保護

-CT 型號，帶 PCB 保護涂層

工作環境

●工作溫度

-40 至 70°C（-40 至 158°F）

●存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

●相對濕度

5 至 95%（非冷凝）

●海拔

2000 m

安規認證

●EMC

EN 55032/24

●EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 6 GHz：20 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

●自由落體

IEC 60068-2-31

●射頻

FCC

●軌道交通

EN 50121-4、EN 50155、IEC 60571

●軌道火災防護

EN 45545-2

●安全

IEC 62368-1, UL 62368-1

●沖擊

IEC 60068-2-27，IEC 61373，EN 50155

●振動

IEC 60068-2-64，IEC 61373，EN 50155

聲明

●綠色產品

RoHS、CRoHS、WEEE

MTBF

●時間

TN-G4516（不帶旁路功能）：436,136 小時

TN-G4516（帶旁路功能）： 435,764 小時

●標準

Telcordia SR332

保修

●保修期限

5 年
