簡介

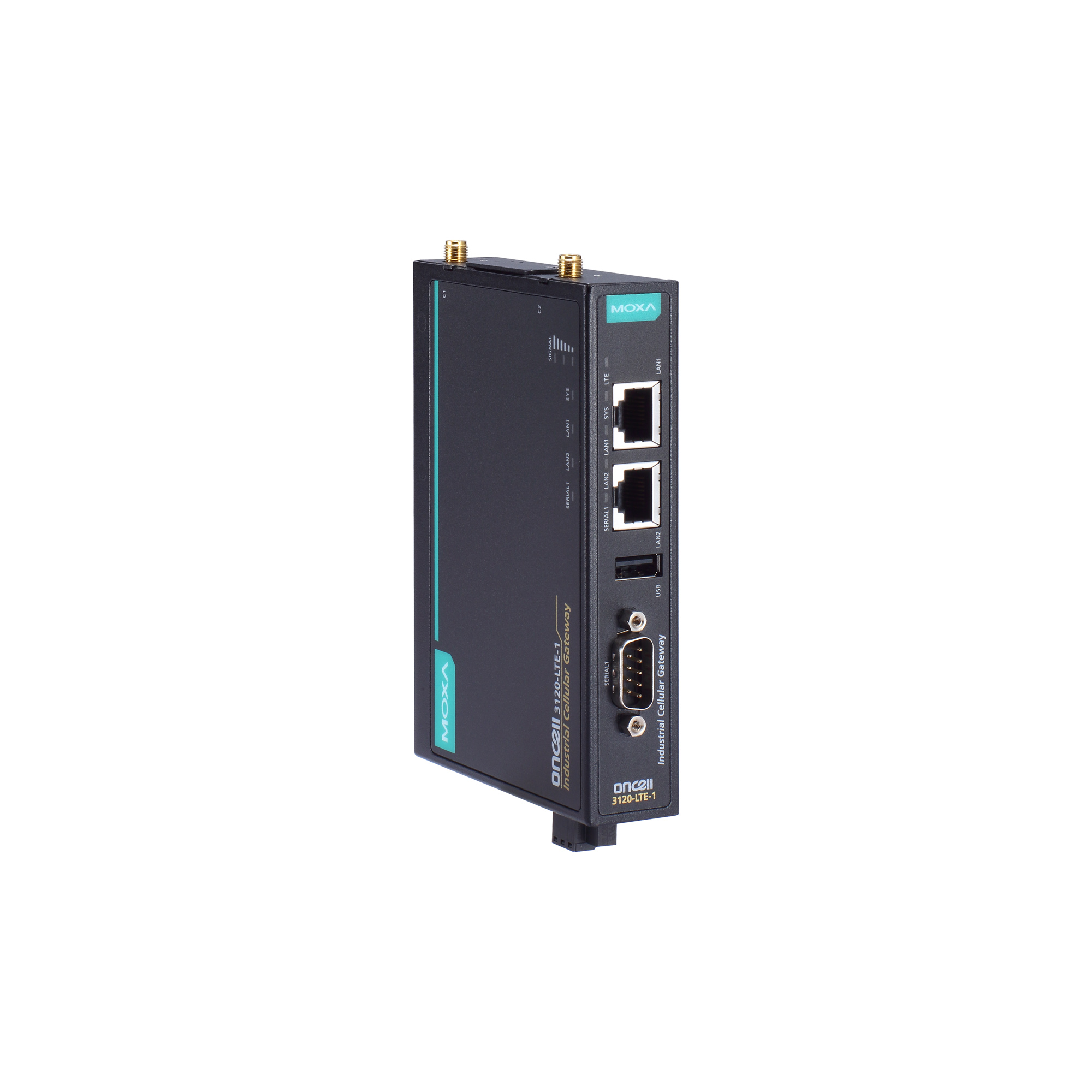

    OnCell 3120-LTE-1 系列是可靠、安全的低功耗 LTE 調制解調器，支持全球先進的 LTE Cat 1 技術。這款 LTE 蜂窩調制解調器能夠可靠地將串口和以太網設備連接至蜂窩網絡，確保您的應用輕松實現 IIoT 遠程訪問。OnCell 3120-LTE-1 系列高效節能，待機模式下的電源功耗低于 40 mW（待機模式可通過排程管理）。OnCell 3120-LTE-1 通過 GuaranLink 來確保穩定的蜂窩連接，從而增強工業級的可靠性。

遠程調制解調器提供 VPN 和安全網絡

    OnCell Central Manager 支持私有 IP 集中管理

    NAT/OpenVPN/GRE/IPsec 功能提供安全、可靠的 VPN 連接

    基于 IEC 62443-4-2 的網絡安全功能

工業級可靠性

    GuaranLink 確?？煽康姆涓C連接

    -30 至 70°C 寬溫工作

    低功耗：待機模式下低于 40 mW

特點

規格

蜂窩接口

●蜂窩標準

LTE CAT-1、HSPA、UMTS、EDGE、GPRS、GSM

●LTE 數據傳輸速率

10 MHz 帶寬： 10.2 Mbps DL、5.2 Mbps UL

●HSPA 數據傳輸速率

7.2 Mbps DL、5.76 Mbps UL

●頻段選擇 (EU)

LTE 頻段 1 (2100 MHz)/LTE 頻段 3 (1800 MHz)/LTE 頻段 8 (900 MHz)/LTE 頻段 20 (800 MHz)/LTE 頻段 28 (700 MHz)

UMTS/HSPA 2100 MHz/900 MHz

GSM 900 MHz/1800 MHz

●頻段選擇 (AU)

LTE 頻段 3 (1800 MHz)/LTE 頻段 5 (850 MHz)/LTE 頻段 8 (900 MHz)/LTE 頻段 28 (700 MHz)

UMTS/HSPA 2100 MHz/850 MHz/900 MHz

●頻段選擇 (US)

LTE 頻段2 (1900 MHz)/LTE 頻段4 (1700MHz (AWS))/LTE 頻段5 (850 MHz)/LTE 頻段12 (700 MHz)/LTE 頻段13 (700 MHz)/LTE 頻段14 (700 MHz)/LTE 頻段66 (1700 MHz)/LTE 頻段71 (600 MHz)

UMTS/HSPA 1900 MHz/1700 MHz/850 MHz

●SIM 數量

2

●蜂窩天線接頭

2 個 SMA 母頭

以太網接口

●10/100BaseT(X) 端口（RJ45 接頭）

2

USB 接口

●USB 端口數量

1

●USB 接頭

USB Type A

●USB 標準

USB 2.0

串口界面

●端口數量

1

●接頭

DB9 公頭

●串口標準

RS-232/422/485

●數據位

5、6、7、8

●停止位

1、1.5、2

●校驗位

無、偶、奇、Space、Mark

●波特率

75 bps 至 921.6 kbps

●Console 端口

RS-232（TxD、RxD、GND），4-pin 接頭輸出（115200、n、8、1）

串口信號

●RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

●RS-422

Tx+、Tx-、Rx+、Rx-、GND

●RS-485-2w

Data+、Data-、GND

●RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

以太網軟件特性

●管理

OnCell Central Manager、GuaranLink、DHCP server、DDNS、ARP、Telnet、TCP/IP、UDP、SMTP、遠程 SMS 控制、Syslog、SNMPv1/v2c/v3、串口 Console、Telnet Console、Web Console、無線搜索工具

●安全防護

過濾：MAC、IP 協議、基于端口的訪問 IP 列表

●路由

NAT、端口轉發

●安全

HTTPS

●對時服務

SNTP Client

IPsec VPN

●授權認證

PSK/X.509/RSA

●加密

DES、3DES、AES、MD5、SHA-1、DH2、DH5

●VPN 并發隧道

5

OpenVPN

●OpenVPN

OpenVPN（client 和 server）、隧道模式（路由）及 TAP 模式 (bridge)

●加密

Blowfish CBC、DES CBC、DES-EDE3 CBC、AES-128/192/256 CBC

●VPN 并發隧道

5

電源參數

●輸入電流

0.8 A（最大值）

●輸入電壓

9 至 36 VDC

●電源功耗

5 W（典型值）

●電源接頭

接線端子

●反接保護

支持

●電源鍵

復位按鈕

機械特性

●外殼

金屬

●IP 等級

IP30

●尺寸

128.5 x 26 x 89.1 mm（5.06 x 1.02 x 3.51 英寸）

●重量

550 g (1.22 lb)

●安裝

導軌式安裝，壁掛式安裝（帶可選套件）

工作環境

●工作溫度

標準型號：0 至 55°C（32 至 131°F）

寬溫型號：-30 至 70°C（-22 至 158°F）

●存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

●相對濕度

5 至 95%（非冷凝）

安規認證

●EMC

EN 55032/24、EN 61000-6-2/-6-4

●EMI

CISPR 22，F(xiàn)CC Part 15B Class A

●EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：10 V；150 kHz 至 80 MHz

IEC 61000-4-8：30 A/m

●自由落體

IEC 60068-2-32

●射頻

FCC、PTCRB

●運行商認證

Verizon

AT&T

●蜂窩標準

EN 301511

EN 301908-1

EN 62311(MPE SAR)

AS/CA S042

EN 301489-1/-52

●安全

UL 60950-1、UL 62368-1

●沖擊

IEC 60068-2-27

●振動

IEC 60068-2-6

MTBF

●時間

585,775 小時

●標準

Telcordia SR332

保修

●保修期限

5 年
