簡介

  概述
    MB3180，MB3280和MB3480是標準的Modbus網關，它可以完成Modbus TCP和Modbus RTU/ASCII協議之間的轉換。同時支持16個Modbus TCP master連接，每個端口可以連接31個RTU/ASCII slaves設備，對于RTU/ASCII master最大可以支持 32個 TCP slave。

  整合標準的Modbus網絡

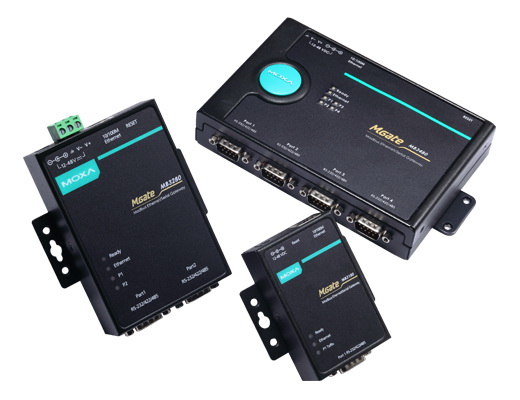

    MGate MB3000標準產品包含MB3180，MB3280和MB3480，它是為快速整合Modbus TCP和RTU/ASCII 網絡而設計的。使用這些產品，Modbus串口slave設備可以無縫地整合到現有的Modbus TCP網絡中，并且Modbus TCP slave也可以和serial master正常通訊。MB3180，MB3280和MB3480提供輕松快速整合，靈活的特點，兼容性強。

  可組建高密度網絡，有效降低網關成本
    MGate MB3000可以輕松完成高密度Modbus節點網絡的集成。使用MB3280最多可以管理62個串口slave節點，而使用MB3480通過RS- 233/422/485串口可以管理到124個，甚至可以為每個通道的Modbus RTU或Modbus ASCII 配置不同的波特率，允許不同的Modbus網絡整合到一個ModbusTCP網絡上來。

特點

- 完成 Modbus TCP 和 Modbus RTU/ASCII 協議之間的轉換
- 提供 1 個以太網口 和最多4個RS-232/422/485 串口
- 同時支持 16 個TCP master 連接，每個master最大同時支持32個命令請求
- 命令超時自動調整功能，節省70%的配置時間
- 使用智能路由功能，無需改變現有架構

以太網口以太網口： 10/100 Mbps, RJ45, 自動偵測MDI/MDIX
保護： 內建1.5 KV 電磁隔離
串口界面： RS-232/422/485 (軟件可選)
端口數量：
MB3180： 1
MB3280： 2
MB3480： 4
接口類型： Male DB9
信號：
RS-232： TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422： Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2線)： Data+, Data-, GND
RS-485 (4線)： Tx+, Tx-, Rx+, Rx-, GND
串口線保護： 全信號15 KV ESD串口通訊參數
校驗位： None, Even, Odd, Space, Mark
數據位： 7, 8
停止位： 1, 2
流控： RTS/CTS, XON/XOFF
速率： 50 ~ 921.6 Kbps
軟件特點操作模式： RTU Slave, RTU Master, ASCII Slave, ASCII Master
工具： MGate Manager Suite for Windows 98/ME/NT/2000/XP/2003/Vista
多master、多點連接：
Master 模式： 最大 32 TCP slave
Slave 模式： 16 TCP masters, 每個master允許同時32個命令請求
電源需求電源輸入： 12 ~ 48 VDC
電源接口：
MB3180： power jack
MB3280： power jack
MB3480： power jack帶有緊固螺絲和接線端子
電源線保護：
1 KV Burst (EFT), EN61000-4-4
0.5 KV Surge, EN61000-4-5
機械規格外殼材料：
MB3180： 鋁制 (1 mm)
MB3280： 鋁制 (1 mm)
MB3480： SECC鋼板(0.8 mm)
使用環境操作溫度：
0 ~ 55°C (32 ~ 131°F), 5 ~ 95% RH
儲存溫度：
-20 ~ 85°C (-4 ~ 185°F), 5 ~ 95% RH
安規認證EMC：
CE： EN550022 Class A / EN550024
FCC： FCC Part 15 subpart B, Class A
安全標準：
TUV： EN60950-1
沖擊： IEC60068-2-27
跌落： IEC60068-2-23
振動： IEC60068-2-6
保修期5 年
