規格

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

2

自動 MDI/MDI-X 連接

● 電磁隔離保護

1.5 kV（內置）

以太網軟件特性

● 工業協議

EtherNet/IP Adapter (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)

● 配置選項

Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console

● 管理

ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

● MIB

RFC1213、RFC1317

● 對時服務

NTP Client

串口界面

● Console 端口

RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

● 端口數量

1

● 接頭

DB9 公頭

● 串口標準

RS-232/422/485

● 波特率

50 bps 至 921.6 kbps

● 數據位

7，8

● 校驗位

無、偶、奇、Space、Mark

● 停止位

1，2

● 流量控制

RTS Toggle（僅限 RS-232）、RTS/CTS

● RS-485 數據流向控制

ADDC?（數據流向自動控制）

● RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ

● RS-485 終端電阻

120 Ω

● 隔離保護

2 kV（內置）

串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

串口軟件特性

● 配置選項

串口 Console

● 工業協議

Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave

Modbus RTU/ASCII

● 模式

Master, Slave

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大命令數量

128

● 輸入數據規模

512 bytes

● 輸出數據規模

512 bytes

Modbus TCP

● 模式

Client，Server

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大 Client 連接數量

16

● 最大 Server 連接數量

32

● 最大命令數量

128

● 輸入數據規模

512 bytes

● 輸出數據規模

512 bytes

PROFINET

● 模式

IO Device (Slave)

● 最大 IO 控制器連接數

1（用于讀/寫）

● 輸入數據規模

512 bytes

● 輸出數據規模

512 bytes

EtherNet/IP

● 模式

Adapter

● 支持 CIP 對象

標識、消息路由器、組件、連接管理器、TCP/IP 接口、以太網鏈路、端口

● 最大 Scanner 連接數量

1（只讀），1（讀/寫）

● 輸入數據規模

496 bytes

● 輸出數據規模

496 bytes

內存

● microSD 插槽

最高 32 GB（兼容 SD 2.0）

電源參數

● 輸入電壓

12 至 48 VDC

● 輸入電流

455 mA @ 12 VDC

● 電源接頭

螺絲緊固 Euroblock 端子

繼電器

● 觸點額定電流

純電阻性負載：2 A @ 30 VDC

機械特性

● 外殼

金屬

● IP 等級

IP30

● 尺寸

36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）

● 重量

507 g (1.12 lb)

工作環境

● 工作溫度

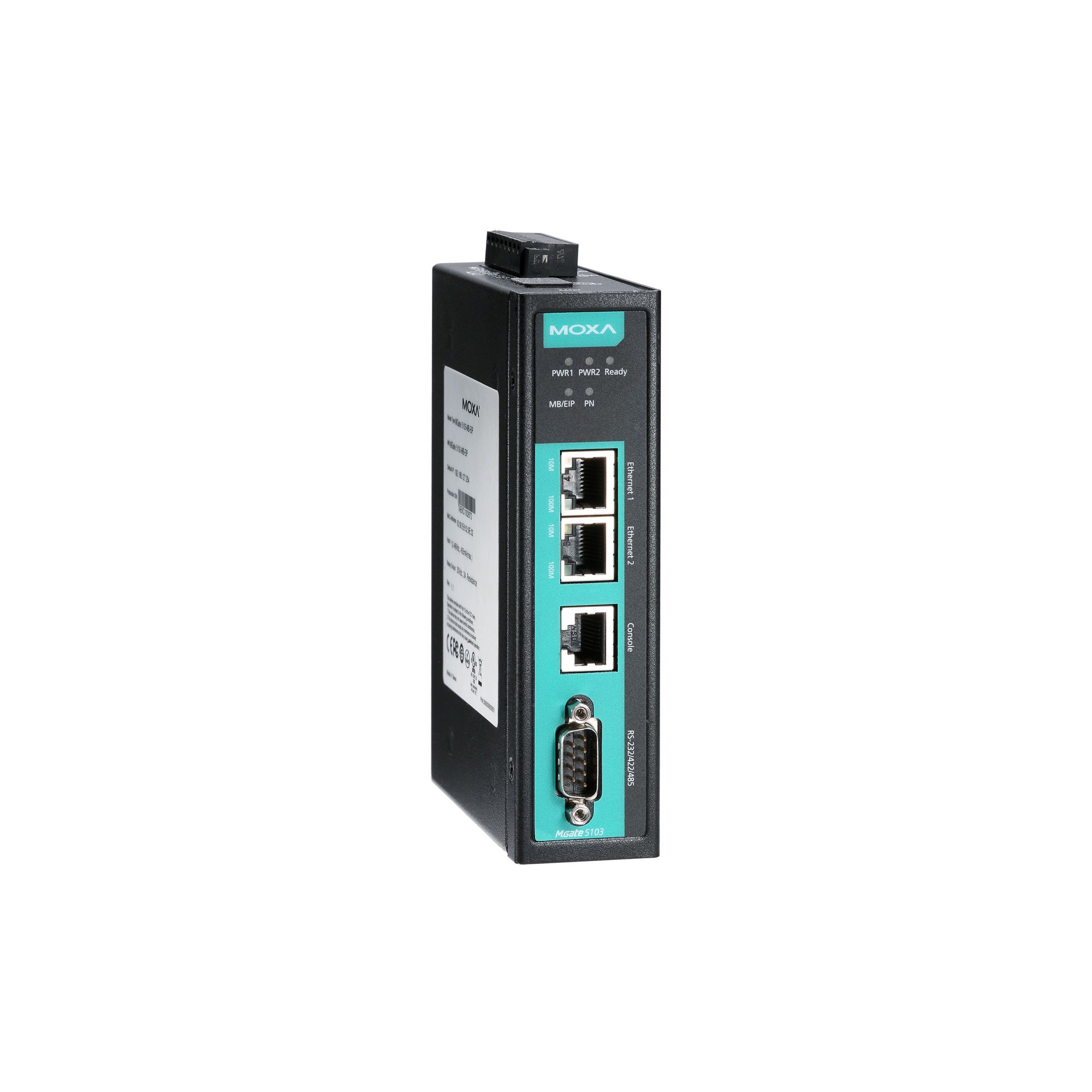

MGate 5103：0 至 60°C（32 至 140°F）

MGate 5103-T：-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● 安全

EN 60950-1，UL 508

● EMC

EN 55032/24

● EMI

CISPR 32，F(xiàn)CC Part 15B Class B

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m

IEC 61000-4-8 PFMF

● 自由落體

IEC 60068-2-32

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6，IEC 60068-2-64

MTBF

● 時間

859,422 小時

● 標準

Telcordia SR332

保修

● 保修期限

5 年
