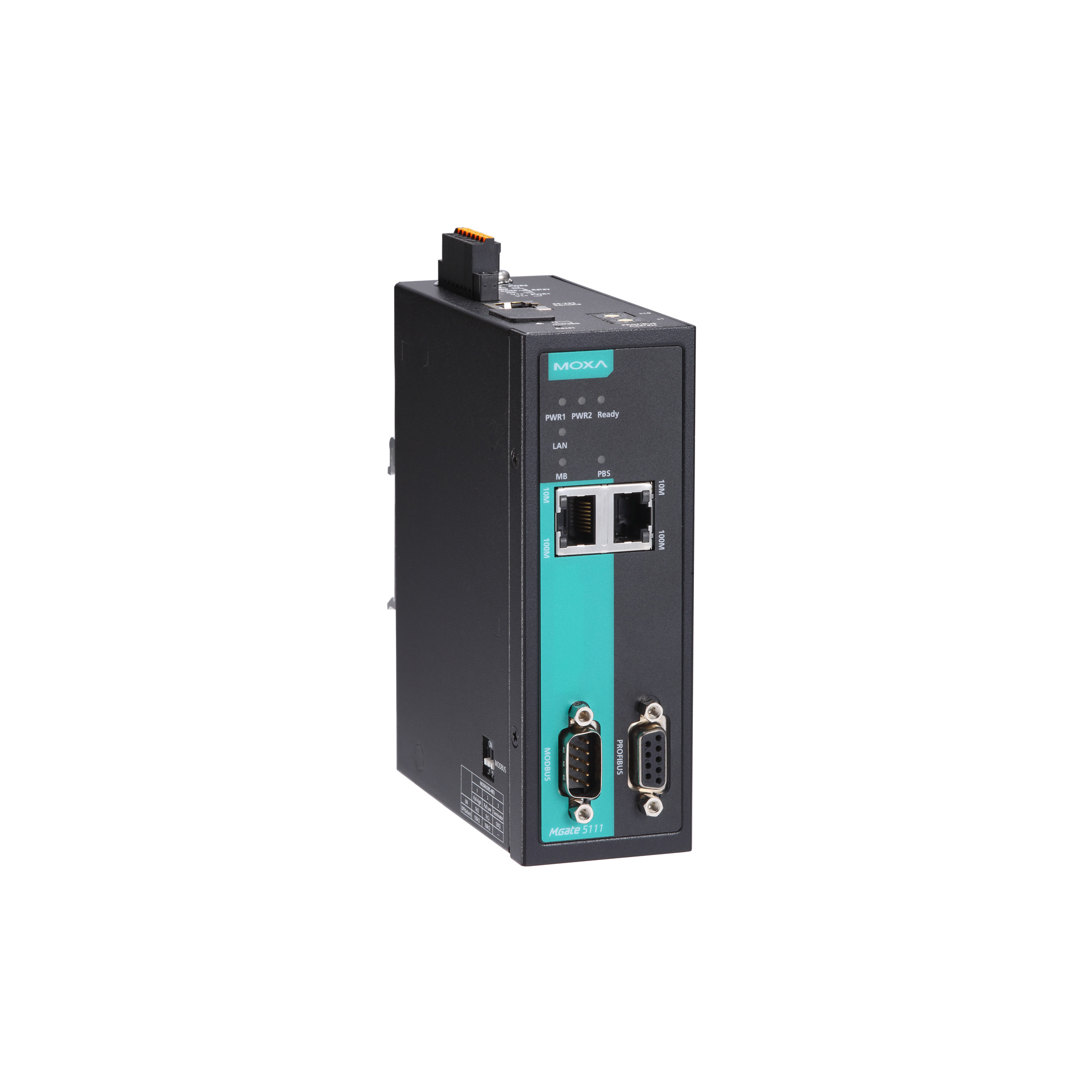

規格型號：MGate 5111 系列
產品簡述：1 端口 Modbus/PROFINET/EtherNet/IP 轉 PROFIBUS slave 網關
簡介
MGate 5111 工業以太網網關可將 Modbus RTU/ASCII/TCP、EtherNet/IP 或 PROFINET 數據轉換為 PROFIBUS 協議。所有型號均采用堅固的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。
Modbus 是應用最廣泛的工業通信協議之一，EtherNet/IP、PROFINET 和 PROFIBUS 常用于工廠自動化和過程自動化。MGate 5111 支持 Modbus RTU/ASCII/TCP master 和 slave 模式，用戶可輕松連接 Modbus 設備至 PROFIBUS PLC 或 DCS，例如：Siemens PLC。
MGate 5111 可連接 Rockwell Automation PLC 等 EtherNet/IP PLC/SCADA 系統、PROFIBUS PLC/DCS 系統，或者連接 PROFINET 協議的新型 Siemens PLC 系統至現有 PROFIBUS 系統，提供系統集成解決方案。MGate 5111 網關專為實現輕松配置和快速維護而設計。便捷的 web console 可執行遠程維護任務，向?qū)渲?UI 幫助用戶快速設置網關。一套完善的故障排除工具可縮短配置時間和系統停機時間。其堅固設計，適用于工廠自動化、電力、石油和天然氣、水和廢水處理，以及其他過程自動化等工業應用。
便于配置
MGate 5111 系列的用戶友好使用界面，允許用戶可快速設置不同應用的協議轉換例行任務，避免耗時的逐一配置詳細參數。通過快速設置工具可輕松進入?yún)f(xié)議轉換模式，只需幾個步驟即可完成配置。
The MGate 5111 提供 web console 和 Telnet console 進行遠程維護。此網關支持 HTTPS 和 SSH 等加密通信功能，以提供更安全的網絡。此外，它也提供系統監控功能記錄網絡連接和系統日志事件。
多種維護功能
MGate 5111 支持協議診斷和流量監控，便于故障排除，特別適用于安裝階段。通信問題可能是由軟件參數錯誤引起的，例如：slave ID 和注冊地址輸入錯誤，或者命令配置不正確，通過協議診斷和流量監控來解決，用戶可以檢查獲取的數據，輕松識別故障的根本原因。
MGate 5111 網關也支持狀態監控和故障保護功能。當 Modbus 設備斷開連接或沒有響應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，由此過程 PLC/DCS 獲取每個終端設備的狀態，發出警報通知管理員。當 PROFIBUS 線纜斷開連接時，故障保護功能會根據用戶設定的預定義值，對終端設備執行相應操作。
特點
支持 Modbus、PROFINET 或 EtherNet/IP 轉換為 PROFIBUS 協議
支持 PROFIBUS DP V0 slave
支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
支持 EtherNet/IP Adapter
支持 PROFINET IO Device
通過基于 Web 的向?qū)лp松配置
內置以太網級聯端口，容易接線
內置流量監控/診斷信息，方便故障排除
狀態監控和故障保護，易于維護
microSD 卡，用于配置備份/復制和事件日志
支持冗余雙直流電源輸入和 1 個繼電器輸出
帶 2 kV 光電隔離保護的串口
-40 至 75°C 的寬溫型號可供選擇
基于 IEC 62443 的安全功能
規格
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接
● 電磁隔離保護
1.5 kV（內置）
以太網軟件特性
● 工業協議
EtherNet/IP Adapter (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)
● 配置選項
Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console
● 管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
● MIB
RFC1213、RFC1317
● 對時服務
NTP Client
串口界面
● Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
● 端口數量
1
● 接頭
DB9 公頭
● 串口標準
RS-232/422/485
● 波特率
50 bps 至 921.6 kbps
● 數據位
7，8
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1，2
● 流量控制
RTS Toggle（僅限 RS-232）、RTS/CTS
● RS-485 數據流向控制
ADDC?（數據流向自動控制）
● RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ
● RS-485 終端電阻
120 Ω
● 隔離保護
2 kV（內置）
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
串口軟件特性
● 配置選項
串口 Console
● 工業協議
Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave
Modbus RTU/ASCII
● 模式
Master, Slave
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大命令數量
128
● 輸入數據規模
2048 bytes
● 輸出數據規模
2048 bytes
Modbus TCP
● 模式
Client，Server
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大 Client 連接數量
16
● 最大 Server 連接數量
32
● 最大命令數量
128
● 輸入數據規模
2048 bytes
● 輸出數據規模
2048 bytes
PROFIBUS 接口
● 工業協議
PROFIBUS DP
● 端口數量
1
● 接頭
DB9 母頭
● 波特率
9600 bps 至 12 Mbps
● 隔離保護
2 kV（內置）
● 信號
PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V
PROFIBUS
● 旋轉開關
PROFIBUS 地址 0-99（通過軟件配置支持地址 100-125）
● 模式
DP-V0 Slave
● 最大 Master 連接數量
1
● 最大 PROFIBUS I/O 模塊數量
24
● 輸入數據規模
244 bytes
● 輸出數據規模
244 bytes
PROFINET
● 模式
IO Device (Slave)
● 最大 IO 控制器連接數
1（用于讀/寫）
● 輸入數據規模
512 bytes
● 輸出數據規模
512 bytes
EtherNet/IP
● 模式
Adapter
● 支持 CIP 對象
標識、消息路由器、組件、連接管理器、TCP/IP 接口、以太網鏈路、端口
● 最大 Scanner 連接數量
1（只讀），1（讀/寫）
● 輸入數據規模
496 bytes
● 輸出數據規模
496 bytes
內存
● microSD 插槽
最高 32 GB（兼容 SD 2.0）
電源參數
● 輸入電壓
12 至 48 VDC
● 輸入電流
416 mA @ 12 VDC
● 電源接頭
彈簧式 Euroblock 端子
繼電器
● 觸點額定電流
純電阻性負載：2 A @ 30 VDC
機械特性
● 外殼
金屬
● IP 等級
IP30
● 尺寸
45.8 x 105 x 134 mm（1.8 x 4.13 x 5.28 英寸）
● 重量
589 g (1.30 lb)
工作環境
● 工作溫度
MGate 5111：0 至 60°C（32 至 140°F）
MGate 5111-T：-40 至 75°C（-40 至 167°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● 安全
EN 60950-1，UL 61010-2-201
● EMC
EN 61000-6-2/-6-4
● EMI
CISPR 32，F(xiàn)CC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
● 自由落體
IEC 60068-2-32
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-6，IEC 60068-2-64
MTBF
● 時間
718,131 小時
● 標準
Telcordia SR332
保修
● 保修期限
5 年
