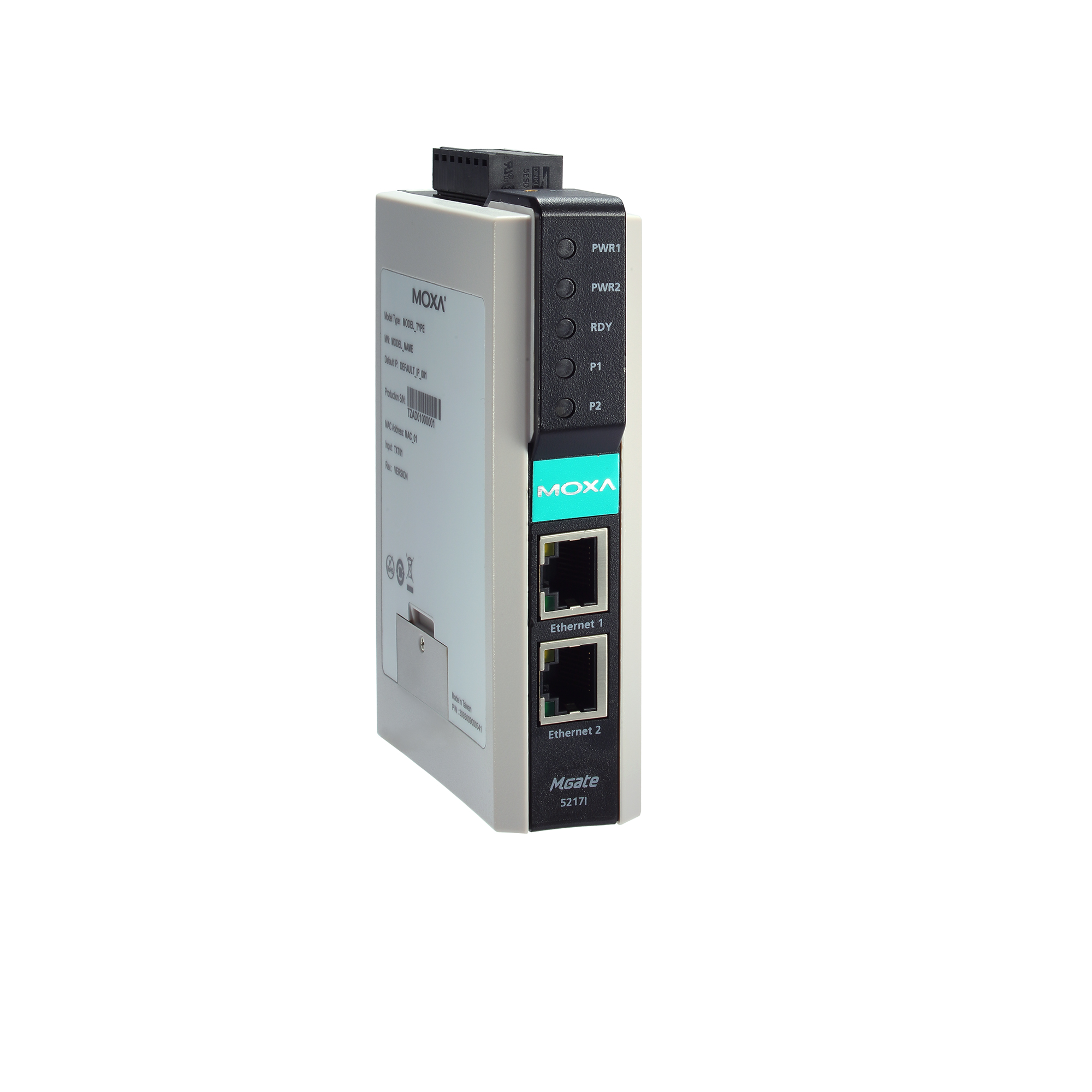

規格型號：MGate 5217 系列
產品簡述：2 端口 Modbus RTU/ASCII/TCP-to-BACnet/IP 網關
簡介
MGate 5217I 系列包含 2 端口 BACnet 網關，可以將 Modbus RTU/ACSII/TCP 轉換為 BACnet/IP 協議。根據網絡的大小和規模，網關可提供 600 點和 1200 點型號。所有型號均堅固耐用，支持導軌式安裝，工作溫度范圍寬泛，并可為串行信號提供內置的 2kV 隔離保護。
通過 Web Console 和 Excel 電子表格輕松配置
MGate 5217I 系列采用直觀的 UI 設計，可簡化配置。這樣，便可輕松進入?yún)f(xié)議轉換模式，只需幾個步驟即可完成配置，而無需在計算機上安裝其他工程實用工具。 此外，MGate 還可通過導入 Excel 電子表格來生成 Modbus 命令，從而可輕松編輯 Modbus 命令。
Modbus 和 BACnet/IP 協議流量監控和診斷
MGate 5217I 網關支持 Modbus 和 BACnet/IP 協議流量監控和診斷，方便故障排查，尤其適用于安裝階段。通信問題可能是由軟件參數錯誤引起的，例如：slave ID 和寄存器地址錯誤，或者命令配置不正確。通過診斷，可檢查通信狀態，并快速查看值。 通過 Modbus/BACnet 協議流量監控，用戶可以檢查獲取的數據，輕松識別故障的根本原因。
基于 IEC 62443 的安全功能
使用符合 IEC 62443-4-2、且配備基本安全功能的網絡設備是抵御網絡攻擊的有效預防措施。MGate 5217I 系列具有多種基本安全功能，其中包括密碼破解防御、嗅探器和數據泄露防護、白名單以及帳戶管理。
特點
支持 Modbus RTU/ASCII/TCP master/client
支持 BACnet/IP slave/server
支持 600 點和 1200 點型號
支持 COV 功能，用于快速反饋數值變化
支持虛擬節點，可以將 Modbus RTU 設備虛擬為獨立的 BACnet/IP 設備
通過編輯 Excel 電子表格快速配置 Modbus 命令
內置流量和診斷信息，可輕松進行故障排除
內置以太網級聯端口，易于接線
工業設計支持 -40 至 75°C 工作溫度范圍
具有 2 kV 隔離保護的串行端口
冗余雙 AC/DC 電源
5 年保修
基于 IEC 62443 的安全功能
規格
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接
● 電磁隔離保護
1.5 kV（內置）
以太網軟件特性
● 工業協議
Modbus TCP Client (Master)、BACnet/IP Server (Slave)
● 配置選項
Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console
● 管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、NTP Client
● MIB
RFC1213、RFC1317
● 對時服務
NTP Client
串口界面
● 端口數量
2
● 接頭
DB9 公頭
● 串口標準
RS-232/422/485
● 波特率
50 bps 至 921.6 kbps
● 數據位
7、8
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1，2
● 流量控制
RTS Toggle（僅限 RS-232）、RTS/CTS、DTR/DSR
● RS-485 數據流向控制
ADDC?（自動數據方向控制）
● RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ
● RS-485 終端電阻
120 Ω
● 隔離保護
2 kV（內置）
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
串口軟件特性
● 工業協議
Modbus RTU/ASCII Master
Modbus RTU/ASCII
● 模式
Master
● 支持功能
1、2、3、4、5、6、16
● 命令最大數
MGate 5217I-600-T： 600（每個串行端口最多 300 條命令）
MGate 5217I-1200-T：1200（每個串行端口最多 600 條命令）
Modbus TCP
● 模式
Client (Master)
● 支持功能
1、2、3、4、5、6、16
● 服務器連接最大數
32
● 命令最大數
MGate 5217I-600-T：600
MGate 5217I-1200-T：1200
BACnet/IP
● 模式
Server (Slave)
● 存儲器大小
MGate 5217I-600-T：600 點
MGate 5217I-1200-T：1200 點
● 支持的 BACnet 對象
Binary Input
Binary Output
Binary Value
Analog Input
Analog Output
Analog Value
Multi-state Input
Multi-state Output
Multi-state Value
Integer Value
Positive Integer Value
電源參數
● 輸入電壓
24 VAC，12 至 48 VDC
● 輸入電流
300 mA @ 24 VAC
510 mA @ 12 VDC
● 電源接頭
螺絲緊固 Euroblock 端子
繼電器
● 觸點額定電流
純電阻性負載：1 A @ 30 VDC
機械特性
● 外殼
塑料
● IP 等級
IP30
● 尺寸（無掛耳）
29 x 89.2 x 118.5 mm（1.14 x 3.51 x 4.67 英寸）
● 尺寸（有掛耳）
29 x 89.2 x 124.5 mm（1.14 x 3.51 x 4.90 英寸）
● 重量
380 g (0.84 lb)
工作環境
● 工作溫度
-40 至 75°C（-40 至 167°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● EMC
EN 55032/35
● EMI
CISPR 32，F(xiàn)CC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
● 安全
UL 62368-1，IEC 62368-1
● 自由落體
IEC 60068-2-32
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-6，IEC 60068-2-64
MTBF
● 時間
1,277,500 小時
● 標準
Telcordia SR332
保修
● 保修期限
5 年
