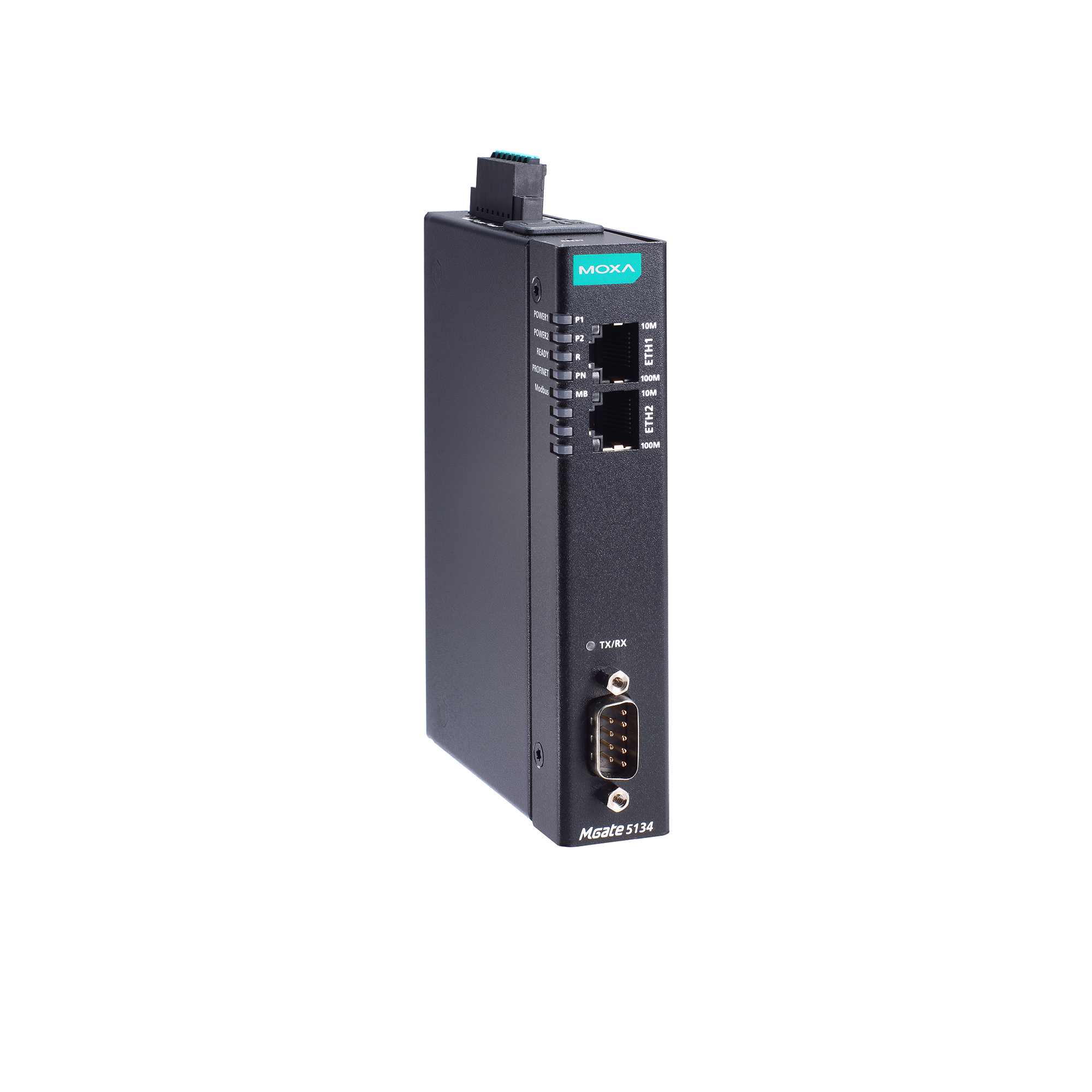

規格型號：MGate 5134 系列
產品簡述：1 端口 Modbus RTU/ASCII/TCP-to-PROFINET 網關
簡介
MGate 5134 工業以太網網關可將 Modbus RTU/ASCII/TCP 轉換連接至 PROFINET 網絡通信。 MGate 5134 可作為 Modbus client 收集數據，并與 PROFINET 主機交換數據，將現有 Modbus 設備集成至 PROFINET 網絡中。所有型號均采用堅固且緊湊的金屬外殼保護，支持導軌式安裝，并提供可選的內置光電隔離保護。 其堅固設計，適用于工廠自動化、電力、石油和天然氣、水和廢水處理，以及其他過程自動化等工業應用。
便于配置
MGate 5134 網關配有 web console，無需安裝額外的管理工具即可輕松完成配置。 此外，采用 HTTPS 加密的通信方式保證了更高的網絡安全性。在大多數數據采集應用中，使用 Modbus 命令配置設備可能非常耗時并增加成本。 MGate 5134 網關通過 CSV 文件提供離線配置，幫助快速完成 Modbus 設置。此網關還附帶 GSDML 導出功能，支持這些文件的導出，以便將其導入到 PROFINET PLC。MGate 網關為 RS-485 2 線提供可通過軟件配置的上拉/下拉和終端電阻設置，無需打開機箱，從而減少工作量。
輕松排除故障
MGate 5134 網關提供 LED 指示燈、協議診斷、流量監控、標簽查看圖等多種維護功能，可以有效縮短故障處理的時間和降低成本。這些工具有助于捕獲和檢查數據，以便輕松地確定問題的根本原因，特別是在安裝階段。MGate 網關也配有狀態監控和故障保護功能。當 Modbus 設備斷開連接或沒有響應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，由此過程 PLC/DCS 獲取每個終端設備的狀態，發出警報通知管理員。故障保護功能在主機斷開連接時執行用戶預先設定的動作，防止終端設備長時間離線。
特點
Modbus 到 PROFINET 的協議轉換
支持 PROFINET IO Device
支持 Modbus RTU/ASCII/TCP client
2 個相同 IP 或雙 IP 地址的以太網端口，可支持網絡冗余
內置流量監控/診斷信息，方便故障排除
通過基于 web 的控制臺輕松配置設備
microSD 卡，用于配置備份/復制
支持冗余雙直流電源輸入和 1 個繼電器輸出
帶 2 kV 光電隔離保護的串口
-40 至 75°C 的寬溫型號可供選擇
根據 IEC 62443-4-2 安全啟動要求開發
規格
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接
● 電磁隔離保護
1.5 kV（內置）
以太網軟件特性
● 工業協議
Modbus TCP Client、PROFINET IO 設備
● 配置選項
Web Console (HTTPS)、設備搜尋工具 (DSU)
● 管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、UDP
● MIB
RFC1213，RFC1317
● 對時服務
NTP Client
安全功能
● 認證
本地?cái)?shù)據庫
● 加密
HTTPS、AES-128、AES-256、SHA-256
● 安全協議
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)
串口界面
● 端口數量
1
● 接頭
DB9 公頭
● 串口標準
RS-232/422/485
● 波特率
300 bps 至 921.6 kbps
● 數據位
7，8
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1，2
● 流量控制
RTS Toggle（僅限 RS-232）、RTS/CTS
● RS-485 數據流向控制
ADDC（數據流向自動控制）
● RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ
軟件可配置
● RS-485 終端電阻
120 Ω
軟件可配置
● 隔離保護
2 kV（內置）
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
串口軟件特性
● 工業協議
Modbus RTU/ASCII Client
Modbus RTU/ASCII
● 模式
Client
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大 Server 連接數量
31
● 最大命令數量
每串口 128 個
Modbus TCP
● 模式
Client
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大 Server 連接數量
32
● 最大命令數量
128
● 總輸出數據規模
2048 bytes
● 總輸入數據規模
2048 bytes
PROFINET
● 模式
IO 設備類別 B
● 最大 Master 連接數量
2 個 IO 控制器（共享設備）
● 輸入數據規模
1440 字節/IO 控制器（總計：2880 字節）
● 輸出數據規模
1440 字節/IO 控制器（總計：2880 字節）
內存
● microSD 插槽
最高 32 GB（兼容 SD 2.0）
電源參數
● 輸入電壓
12 至 48 VDC
● 輸入電流
455 mA（最大值）
● 電源接頭
彈簧式 Euroblock 端子
繼電器
● 觸點額定電流
純電阻性負載：2 A @ 30 VDC
機械特性
● 外殼
金屬
● IP 等級
IP30
● 尺寸
25 x 90 x 129.6 mm（0.98 x 3.54 x 5.1 英寸）
● 重量
294 g (0.65 lb)
工作環境
● 工作溫度
MGate 5134：-10 至 60°C（14 至 140°F）
MGate 5134-T：-40 至 75°C（-40 至 167°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● 安全
EN 61010-2-201，UL 61010-2-201
● EMC
EN 61000-6-2/-6-4
● EMI
FCC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
● 自由落體
IEC 60068-2-31
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-6，IEC 60068-2-64
MTBF
● 時間
1,240,821 小時
● 標準
Telcordia SR332
保修
● 保修期限
5 年
