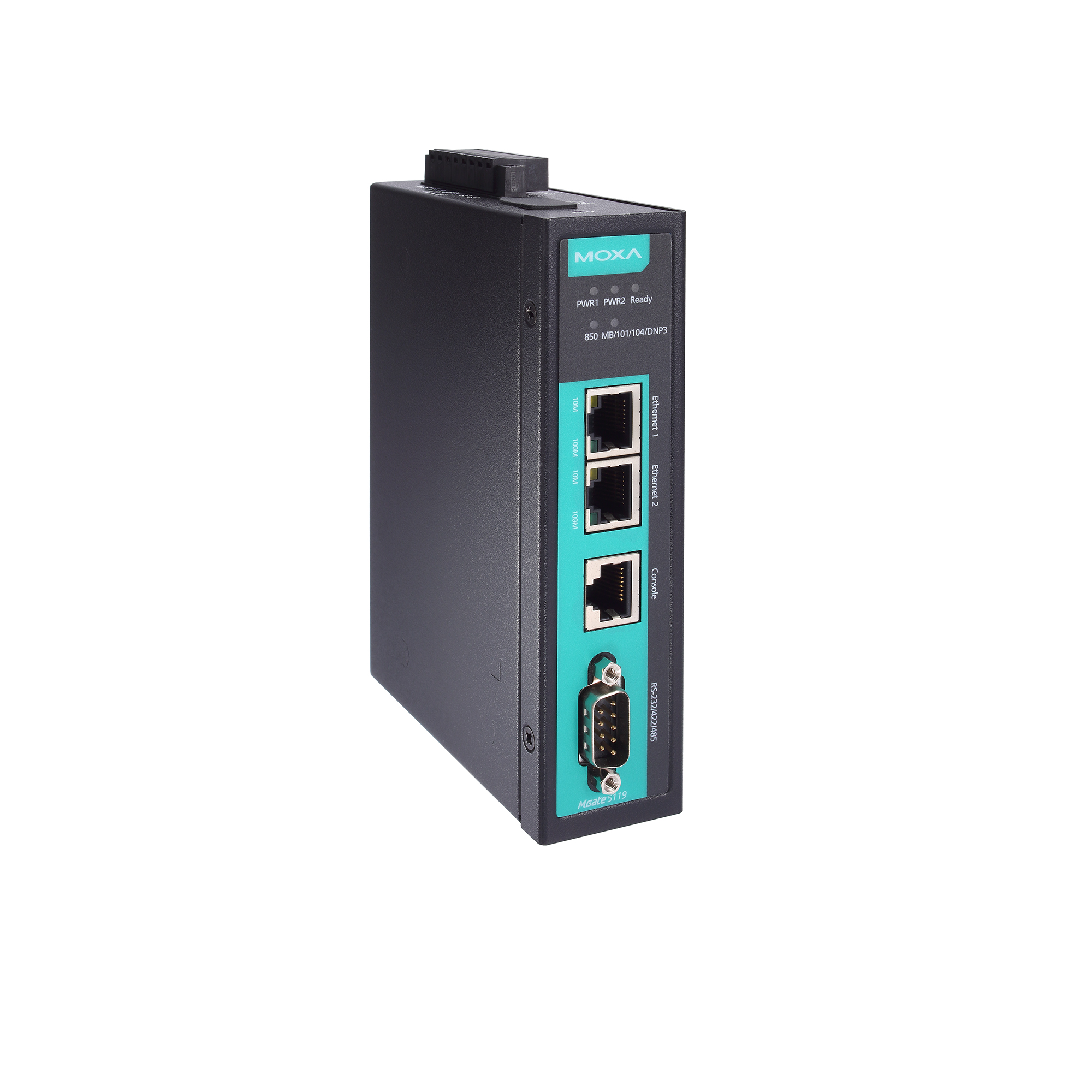

簡介

特點

規格

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

2

自動 MDI/MDI-X 連接

● 電磁隔離保護

1.5 kV（內置）

以太網軟件特性

● 工業協議

Modbus TCP Client (Master)、IEC 60870-5-104 Client、IEC 61850 MMS Sever、DNP3 TCP Master

● 配置選項

Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)

● 管理

ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

● MIB

RFC1213，RFC1317

● 對時服務

NTP Client

安全功能

● 認證

本地?cái)?shù)據庫

● 加密

HTTPS、AES-128、AES-256、SHA-256

● 安全協議

SNMPv3

SNMPv2c Trap

HTTPS (TLS 1.3)

串口界面

● Console 端口

RS-232（TxD、RxD、GND），8-pin Rj45（115200、n、8、1）

● 端口數量

1

● 接頭

DB9 公頭

● 串口標準

RS-232/422/485

● 波特率

50 bps 至 921.6 kbps

● 數據位

7，8

● 校驗位

偶、Mark、無、奇、Space

● 停止位

1，2

● 流量控制

RTS Toggle（僅限 RS-232）、RTS/CTS

● RS-485 數據流向控制

ADDC?（數據流向自動控制）

● RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ

● RS-485 終端電阻

120 Ω

● 隔離保護

2 kV（內置）

串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

串口軟件特性

● 工業協議

Modbus RTU/ASCII Master、IEC 60870-5-101 Master（平衡/非平衡）、DNP3 串口 Master

Modbus RTU/ASCII

● 模式

Master

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大命令數量

128

Modbus TCP

● 模式

Client (Master)

● 支持功能

1、2、3、4、5、6、15、16、23

● 最大 Server 連接數量

32

● 最大命令數量

128

IEC 60870-5-104

● 模式

Client

● 支持的對象

單點

雙點

步階位置

32 位的位字符串

測量值(normalized)

測量值

測量值(floating)

集成總量

● 最大 Server 連接數量

32

● 最大信息對象數量

1200 點

IEC 60870-5-101

● 模式

Master（平衡/非平衡）

● 支持的對象

單點

雙點

步階位置

32 位的位字符串

測量值(normalized)

測量值

測量值(floating)

集成總量

● 最大 Slave 連接數量

1（平衡），31（非平衡）

● 最大信息對象數量

1200 點

DNP3 串口

● 模式

Master

● 支持的對象

二進制輸入

模擬輸入

計數器

凍結計數器

二進制輸出

模擬輸出

● 最大 Outstation 連接數量

16

● 最大對象數

1200 點

DNP3 TCP

● 模式

Master

● 支持的對象

二進制輸入

模擬輸入

計數器

凍結計數器

二進制輸出

模擬輸出

● 最大 Outstation 連接數量

16

● 最大對象數

1200 點

IEC 61850

● 模式

MMS SEVER

● 最大 Client 連接數量

16

● 最大數據集數

99

● 最大報告數

99

● 最大數據對象數

1200 點

內存

● 支持的數據點數

1,200 點

● microSD 插槽

最高 32 GB（兼容 SD 2.0）

電源參數

● 輸入電壓

12 至 48 VDC

● 輸入電流

455 mA @ 12 VDC

● 電源接頭

螺絲緊固 Euroblock 端子

繼電器

● 觸點額定電流

純電阻性負載：2 A @ 30 VDC

機械特性

● 外殼

金屬

● IP 等級

IP30

● 尺寸

36 x 120 x 150 mm（1.42 x 4.72 x 5.91 英寸）

● 重量

517 g (1.14 lb)

工作環境

● 工作溫度

-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● 安全

EN 60950-1、IEC 60950-1、IEC 62368-1、UL 60950-1、EN 62368-1、UL 62368-1

● EMC

EN 55032/35

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：4 kV

IEC 61000-4-6 CS：10 V/m

IEC 61000-4-8 PFMF：100 A/m

● 自由落體

IEC 60068-2-32

● 沖擊

IEC 60068-2-27

IEC 61850-3 Edition 2.0

● 變電站

IEEE 1613、IEC 61850-3

● 振動

IEC 60068-2-6，IEC 60068-2-64，IEC 61850-3 版本 2.0

MTBF

● 時間

1,180,203 小時

● 標準

Telcordia SR332

保修

● 保修期限

5 年
