規格型號：MGate 5123 系列
產品簡述：1 端口 CANopen/J1939 轉 PROFINET 網關
簡介

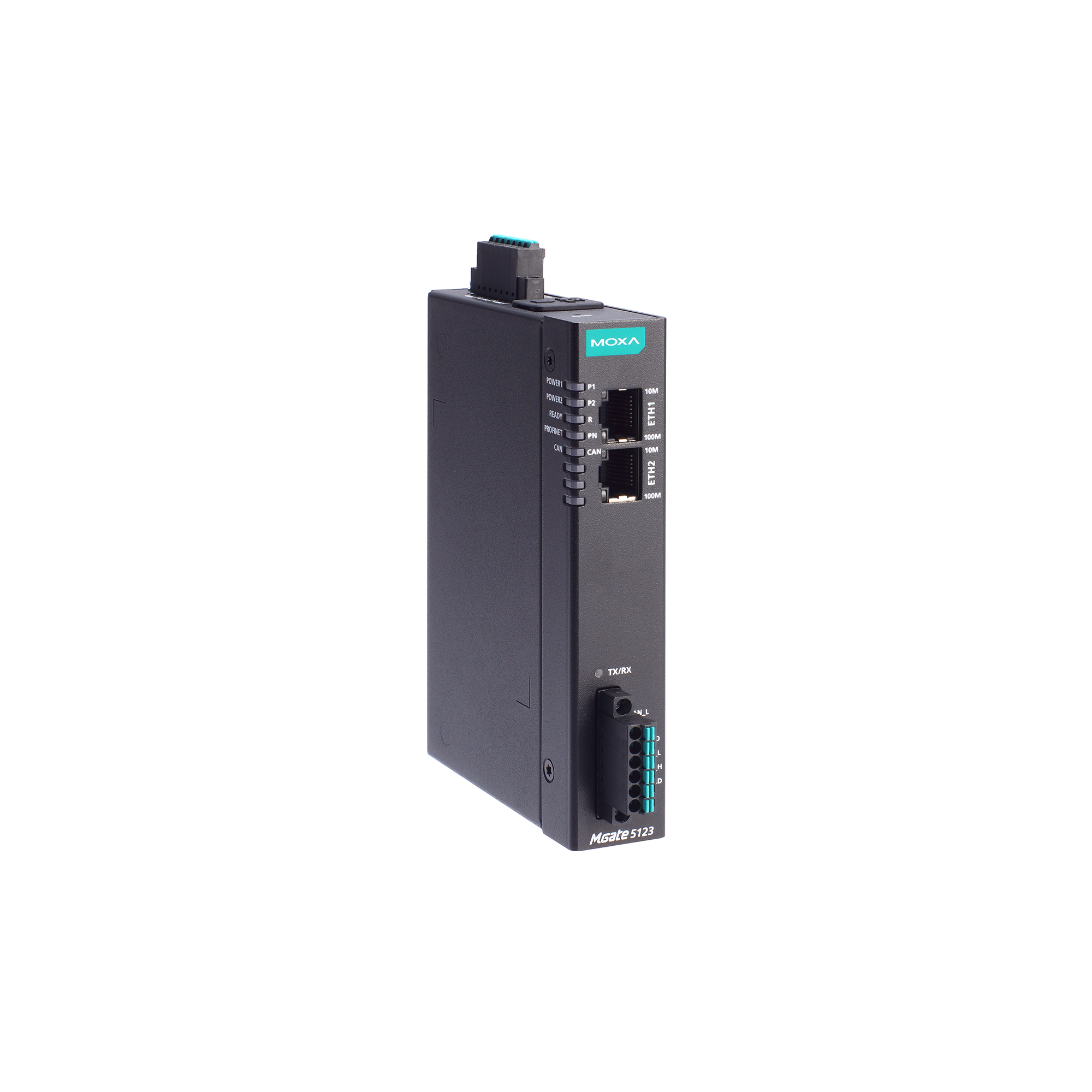

MGate 5123 工業以太網網關可將 CANopen 或 J1939 轉換連接至 PROFINET 網絡通信。MGate 5123 可作為 CANopen 或 J1939 master 收集數據，并與 PROFINET IO 控制器交換數據，將現有 CANopen 或 J1939 設備集成至 PROFINET 網絡中。所有型號均采用堅固且緊湊的金屬外殼保護，支持導軌式安裝。 其堅固設計，適用于工廠自動化以及其他過程自動化等工業應用。
便于配置
MGate 5123 網關配有 web console，無需安裝額外的管理工具即可輕松完成配置。 此外，采用 HTTPS 加密的通信方式保證了更高的網絡安全性。
在大多數數據采集應用中，配置 CANopen 設備可能非常耗時并增加成本。MGate 5123 網關提供 EDS 文件導入功能，用戶可自動掃描 CANopen 設 備，以幫助快速完成設置。MGate 網關為 CANbus 提供可通過軟件配置的終端電阻設置，無需打開機箱，從而減少工作量。
輕松排除故障
MGate 5123 網關提供 LED 指示燈、協議診斷、流量監控、標簽查看圖等多種維護功能，可以有效縮短故障處理的時間和降低成本。這些工具有助于捕獲和檢查數據，以便輕松地確定問題的根本原因，特別是在安裝階段。MGate 網關也配有狀態監控和故障保護功能。當 CAN 設備斷開連接或沒有響應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，由此過程 PLC/DCS 獲取每個終端設備的狀態，發出警報通知管理員。故障保護功能在主機斷開連接時執行用戶預先設定的動作，防止終端設備長時間離線。
特點
從 CANopen 和 J1939 到 PROFINET 和 SNMP 的同時協議轉換
支持 PROFINET I/O 設備和 SNMP 代理
支持 CANopen master 和 J1939
支持以太網級聯和雙子網，可靈活部署
內置流量監控/診斷信息，方便故障排除
通過基于 web 的控制臺輕松配置設備
microSD 卡，用于配置備份/復制
支持冗余雙直流電源輸入和 1 個繼電器輸出
帶 2-kV 隔離保護的 CAN 端口
-40 至 75°C 的寬溫型號可供選擇
根據 IEC 62443-4-2 安全啟動要求開發
規格
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接
● 電磁隔離保護
1.5 kV（內置）
以太網軟件特性
● 工業協議
PROFINET IO 設備
● 配置選項
Web Console (HTTPS)
設備搜尋工具 (DSU)
● 管理
ARP
DHCP Client
DNS
HTTP
HTTPS
SMTP
SNMP Trap
SNMPv1/v2c/v3
TCP/IP
UDP
● MIB
RFC1213
● 對時服務
NTP Client
安全功能
● 認證
本地?cái)?shù)據庫
● 加密
HTTPS
AES-128
AES-256
SHA-256
● 安全協議
SNMPv3
SNMPv2c Trap
HTTPS (TLS 1.3)
CAN 接口
● 端口數量
1
● 接頭
彈簧式 Euroblock 端子
● 標準
ISO 11898-2
● 波特率
CANopen：10 kbps、20 kbps、50 kbps、125 kbps、250 kbps、500 kbps、800 kbps、1 Mbps
J1939：250 kbps、500 kbps、1 Mbps
● 終端電阻
120 Ω
軟件可配置
● 信號
CAN_H、CAN_L、GND、Ext_CAN_H、Ext_CAN_L、CAN_Shield
CAN 軟件功能
● 工業協議
CANopen master、J1939
CANopen
● 模式
Master
● 最大節點數
64
● 最大接收 PDO 數
256
● 最大發送 PDO 數
256
● SDO
支持
● 輸入數據規模
2048 bytes
● 輸出數據規模
2048 bytes
J1939
● 最大命令數量
256
● 輸入數據規模
2048 bytes
● 輸出數據規模
2048 bytes
PROFINET
● 模式
IO 設備類別 B
● 最大 Master 連接數量
2 個 IO 控制器（共享設備）
● 輸入數據規模
1440 bytes
（字節數/IO 控制器，總計：2880 字節）
● 輸出數據規模
1440 bytes
（字節數/IO 控制器，總計：2880 字節）
內存
● microSD 插槽
最高 32 GB（兼容 SD 2.0）
電源參數
● 輸入電壓
12 至 48 VDC
● 輸入電流
455 mA（最大值）
● 電源接頭
彈簧式 Euroblock 端子
繼電器
● 觸點額定電流
純電阻性負載：2 A @ 30 VDC
機械特性
● 外殼
金屬
● IP 等級
IP30
● 尺寸
25 x 90 x 129.6 mm（0.98 x 3.54 x 5.1 英寸）
● 重量
294 g (0.65 lb)
環境限值
● 工作溫度
MGate 5123：-10 至 60°C（14 至 140°F）
MGate 5123-T：-40 至 75°C（-40 至 167°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● 安全
EN 61010-2-201
UL 61010-2-201
● EMC
EN 61000-6-2/-6-4
● EMI
FCC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
● 自由落體
IEC 60068-2-31
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-6
IEC 60068-2-64
MTBF
● 時間
1,408,984 小時
● 標準
Telcordia SR332
保修
● 保修期限
5 年
