簡介

  最多可讓4個RS-232/422/485串口設備即刻聯網

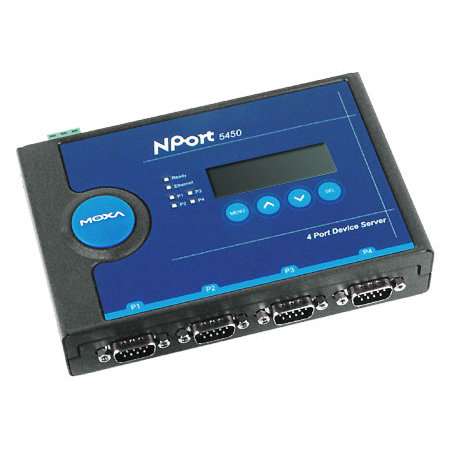

    NPort 5400系列為串口設備連接到以太網提供了便捷的傳輸方式，只需簡單的配置就可將您現存的串口設備連接上網絡。既保障您現有硬件投資，同時確保將來網絡的 擴展性能。此外，NPort系列可以在串口和以太網接口中進行雙向傳輸數據。您可以通過網絡同時集中管理您的串口設備和分散的主機管理。

  每個串口具備獨立的操作模式
    不同的串口可以被配置成不同的模式，這確保了操作的多樣性。NPort 5400系列產品可以通過TCP/IP網絡來連接不同的設備獲取遠程數據，事件處理，或者數據廣播等。例如你可以配置NPort 5400的端口1為driver模式，端口2為TCPServer模式，端口3和4為TCP Client模式下。

  友好的LCD操作界面，便于安裝
    內建的LCM人機界面顯示了所有的配置參數，并且配備了4個按鈕來進行配置，或用來選擇操作模式，這些都讓您更加簡單的來設置服務器參數，包括IP地址，網絡掩碼和網關地址。

  冗余電源輸入
    NPort 5400支持冗余電源輸入，提供終端端子電源輸入和外接電源輸入。這兩種方法不僅使得電源具備冗余性，更為不同應用提供多樣靈活的解決方案

特點

- 為設置IP地址提供了簡單易用的LCM (液晶模塊)界面
- 自適應10/100 Mbps的以太網接口
- 4個RS-232/422/485接口
- 所有串口信號15 KV ESD保護
- TCP Server，TCP Client，UDP和Driver操作模式
- 支持WEB，telnet和console口進行設置
- 支持SNMP MIB-II網絡管理

LAN以太網：10/100 Mbps, RJ45
保護：內嵌的1.5 KV電磁隔離
串口NPort 5410
接口：RS-232
信號：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
NPort 5430, NPort5430I
信號：RS-422：Tx+, Tx-, Rx+, Rx-, GND
RS-485 (4線)：Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2線)：Data+, Data-, GND
串行線保護：所有的信號提供15 KV ESD;NPort 5430I提供2 KV光電隔離
電源線保護：1 KV Burst(EFT), EN61000-4-4;0.5 KV Surge, En61000-4-5
RS-485數據流向：享有專利技術的數據流向自動控制功能 (ADDC)
高級內嵌功能內嵌的HMI，帶有4個按鍵的LCM顯示器
內嵌蜂鳴器
內嵌實時時鐘
內嵌看門狗計時器
串口通訊參數校驗位：None, Even, Odd, Space, Mark
數據位：5, 6, 7, 8
停止位：1, 1.5, 2
流量控制：RTS/CTS, XON/XOFF
速率：50 bps~921.6 Kbps
軟件特點協議： ICMP, IP, TCP, UDP, DHCP, BootP, Telnet, DNS,SNMP, HTTP, SNTP
工具：NPort管理員應用于Windows 95/98/ME/NT/2000/XP/2003
驅動支持：Windows 95/98/ME/NT/2000/XP/2003/XP x64/2003 x64 COM驅動, Linux實端口TTY驅動, SCO Unix,SCO OpenServer 5, UnixWare 7, UnixWare 2.1.x, SVR4.2
配置：Web瀏覽器/串口telnet console口，或Windows工 具
電源需求電源輸入：12~48 VDC
電源功耗：5410：300 mA@12 V (max.)
5430：380 mA@12 V (max.)
5430I：600 mA@12 V (max.)
機械特性外殼：SECC金屬 (0.8 mm)
毛重：5410：0.5 kg (1.10lb)
5430：0.5 kg (1.10lb)
5430I：0.5 kg (1.10lb)
工作環境操作溫度：0~55 °C (32~131 °F), 5~95%RH
儲藏溫度：-20~85 °C (-4~185 °F), 5~95%RH
通過認證EMC：
CE: EN55022 / EN55024 Class A
FCC: FCC Part 15 Subpart B Class A
安全性：
UL: UL60950-1
TüV: EN60950-1
醫學應用認證：EN 60601-1-2 Class B, EN55011 (NPort 5410)
保修期5 年
