簡介

    NPort 5600-8-DT 設備聯網服務器可通過透傳方式將 8 臺串口設備輕松接入以太網絡，用戶只需進行基本配置即可將現有串口設備連接至網絡。用戶集中管理串口設備的同時，也可通過網絡分散管理主機。NPort 5600-8-DT 設備聯網服務器比 19 英寸機架式產品小巧，特別適合需要額外串口卻無法進行導軌安裝的應用場合。

適合 RS-485 應用的簡便設計

    NPort 5650-8-DT 設備聯網服務器提供 1 kΩ 和 150 kΩ 上拉/下拉電阻和 120 Ω 終端電阻可選。在某些嚴苛環境中，可能需要采用終端電阻來消除串口信號的反射。使用終端電阻時，必須正確設置上拉/下拉電阻，以避免電子信號受損。由于任何電阻值都無法兼容所有環境，因此，NPort 5600-8-DT 設備聯網服務器配有 DIP 開關，方便用戶手動調節串口的終端電阻和上拉/下拉電阻的電阻值。

便捷易用的電源輸入

    NPort 5650-8-DT 設備聯網服務器提供電源接線端子和電源插座，提供更高的便捷性和靈活性。用戶可直接將接線端子接上直流電源，或?qū)щ娫床遄倪m配器連接至交流電路。

LED 指示燈簡化維護

    系統、串口 Tx/Rx 和以太網 LED 指示燈（位于 RJ45 接頭上）提供了實用的基本維護工具，可幫助工程師分析現場問題。NPort 5600 的 LED 燈不僅可顯示當前的系統和網絡狀態，還可以幫助現場工程師監控所連接的串口設備狀態。

級聯式雙以太網口，方便接線

    NPort 5600-8-DT 設備聯網服務器配置兩個可作為交換機端口的以太網端口。一個端口可連接至網絡或服務器，另一個端口連接至另一個以太網設備。雙以太網端口使設備不需要分開連接至不同的以太網交換機，從而降低了接線成本。

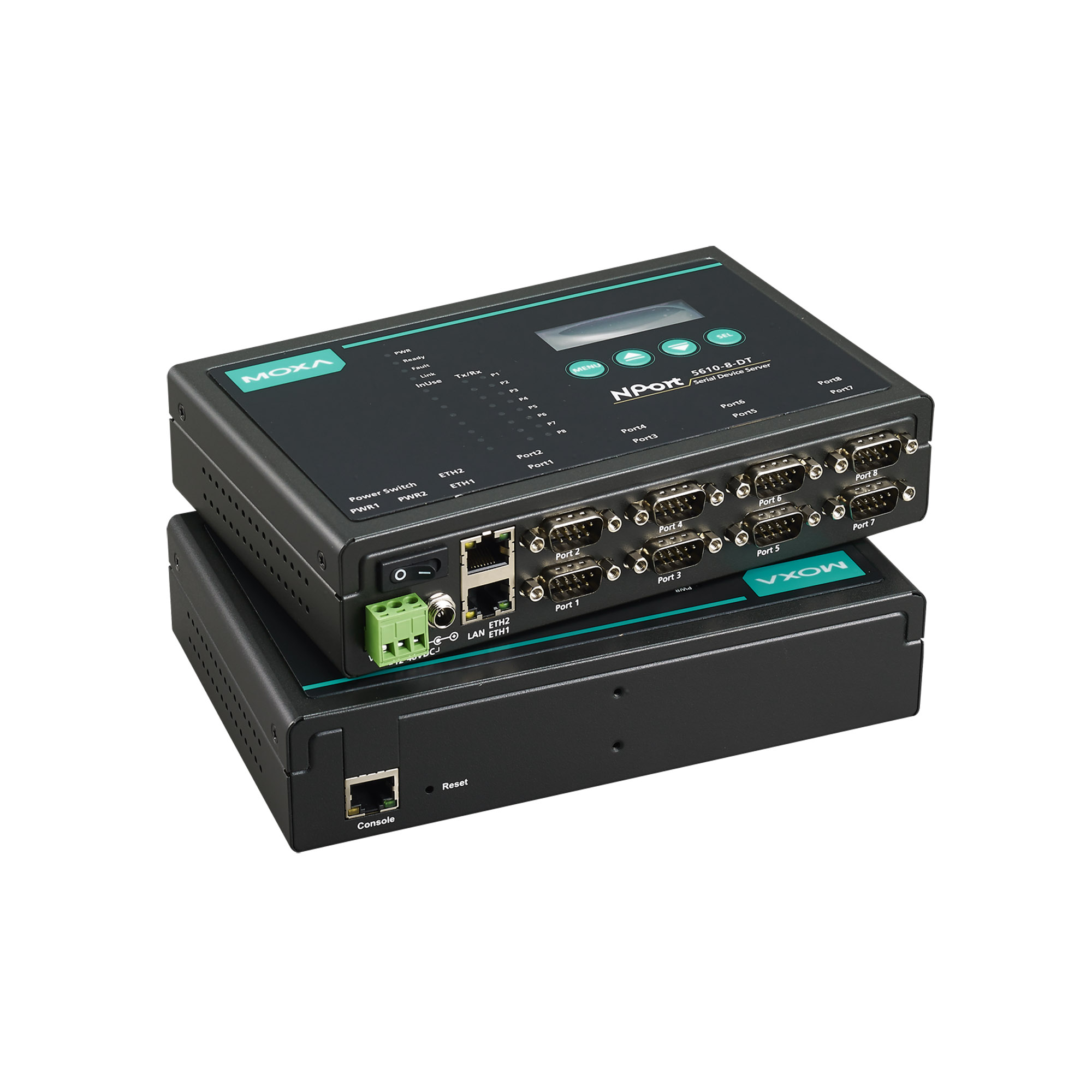

外觀

特點

規格

以太網接口

●10/100BaseT(X) 端口（RJ45 接頭）

2

●電磁隔離保護

1.5 kV（內置）

以太網軟件特性

●配置選項

串口 Console、Telnet Console、Web Console (HTTP/HTTPS)、Windows 管理工具

●管理

ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、Rtelnet、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP

●過濾

IGMP v1/v2

●MIB

RFC1213，RFC1317

●對時服務

SNTP

●Linux Real TTY 驅動程序

內核版本：2.4.x、2.6.x、3.x、4.x 和 5.x

●Fixed TTY 驅動程序

SCO UNIX、SCO OpenServer、SCO UnixWare 7、Sun Solaris 10、QNX 4.25、QNX 6.x、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X、macOS 10.12、macOS 10.13、macOS 10.14、macOS 10.15

●Android API

Android 3.1.x 及更高版本

●Windows Real COM 驅動程序

Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64)、Windows 2008 R2/2012/2012 R2/2016/2019 (x64)、Windows Server 2022、Windows Embedded CE 5.0/6.0、Windows XP Embedded

安全功能

●認證

本地數據庫

●加密

HTTPS、AES-128、RSA-1024、SHA-1、SHA-256

●安全協議

HTTPS (TLS 1.2) SNMPv3

串口界面

●接頭

8-pin RJ45：

NPort 5610-8-DT-J/5650-8-DT-J

DB9 公頭：

NPort 5610-8-DT 型號/NPort 5650-8-DT 型號/NPort 5650I-8-DT 型號

●端口數量

8

●串口標準

NPort 5610-8-DT 型號：RS-232

NPort 5650-8-DT 型號：RS-232/422/485

●波特率

支持標準波特率（單位 = bps）：50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4k、460.8k、921.6k

●數據位

5、6、7、8

●停止位

1、1.5、2

●校驗位

無、偶、奇、Space、Mark

●流量控制

RTS/CTS、DTR/DSR、XON/XOFF

●RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ

●RS-485 終端電阻

120 Ω

●RS-485 數據流向控制

ADDC（數據流向自動控制）

●隔離保護

-I 型號：2 kV

●浪涌

0.5 kV

●Console 端口

RS-232（TxD、RxD、GND），3-pin（19200、n、8、1）

串口信號

●RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

●RS-422

Tx+、Tx-、Rx+、Rx-、GND

●RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

●RS-485-2w

Data+、Data-、GND

電源參數

●輸入電流

NPort 5610-8-DT/NPort 5610-8-DT-J/NPort 5610-8-DT-T：

611 mA @ 12 VDC

NPort 5650-8-DT/NPort 5650-8-DT-J/NPort 5650-8-DT-T：

615 mA @ 12 VDC

NPort 5650I-8-DT/NPort 5650I-8-DT-T:

1066 mA @ 12 VDC

●電源輸入數量

2

●輸入電壓

12 至 48 VDC

●反接保護

支持

●輸入電源

TB，電源輸入插口

可靠性

●自動重啟觸發器

內置 WDT（看門狗定時器）

●報警工具

內置蜂鳴器和 RTC（實時時鐘）

機械特性

●外殼

金屬

●尺寸（有掛耳）

229 x 46 x 125 mm（9.01 x 1.81 x 4.92 英寸）

●尺寸（無掛耳）

197 x 44 x 125 mm（7.76 x 1.73 x 4.92 英寸）

●尺寸（帶底部面板導軌安裝套件）

197 x 53 x 125 mm（7.76 x 2.09 x 4.92 英寸）

●重量

NPort 5610-8-DT：1,570 g (3.46 lb)

NPort 5610-8-DT-J：1,520 g (3.35 lb)

NPort 5610-8-DT-T：1,320 g (2.91 lb)

NPort 5650-8-DT：1,590 g (3.51 lb)

NPort 5650-8-DT-J：1,540 g (3.40 lb)

NPort 5650-8-DT-T：1,340 g (2.95 lb)

NPort 5650I-8-DT：1,660 g (3.66 lb)

NPort 5650I-8-DT-T：1,410 g (3.11 lb)

●安裝

臺式、導軌式安裝（帶可選套件）、壁掛式安裝（帶可選套件）

●交互界面

LCD 顯示屏（僅限標準溫度型號）

配置按鈕（僅限標準溫度型號）

工作環境

●工作溫度

標準型號：0 至 60°C（32 至 140°F）

寬溫型號：-40 至 75°C（-40 至 167°F）

●存儲溫度（含包裝）

-40 至 75°C（-40 至 167°F）

●相對濕度

5 至 95%（非冷凝）

安規認證

●EMC

EN 55032/35

●EMI

CISPR 32，F(xiàn)CC Part 15B Class A

●EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：0.5 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：0.5 kV

IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m

IEC 61000-4-8 PFMF

IEC 61000-4-11

●安全

UL 60950-1，IEC 62368-1

聲明

●綠色產品

RoHS、CRoHS、WEEE

MTBF

●時間

836,374 小時

●標準

Telcordia (Bellcore) 標準

保修

●保修期限

5 年
