簡介

    NPort? P5150A 串口設備聯網服務器助力串口設備輕松接入網絡。該設備為受電設備，符合 IEEE 802.3af 標準，可通過 PoE PSE 設備供電，無需額外配備電源。NPort? P5150A 設備聯網服務器讓您的 PC 軟件可從任何地點通過網絡直接訪問串口設備。NPort?P5150A 設備聯網服務器設計超纖薄、堅固耐用且簡單易用，提供了簡單可靠的串口聯網解決方案。

串口、網口和電源提供浪涌保護

    浪涌，通常源于電源開關和雷擊等瞬時產生的高電壓，對電氣設備會造成損壞。NPort? P5150A 采用 Moxa 先進的浪涌保護技術，為串口、電源和以太網線路提供了保護，并通過了 IEC 61000-4-5 認證標準。這種先進的浪涌保護功能提供了強固的串口聯網解決方案，從而保護電氣設備不受電壓尖峰或電氣噪聲的干擾。

僅需三步，輕松通過 Web 快速配置

    NPort? P5150A 的三步 Web 配置工具操作簡單易用。NPort? P5150A 的 Web Console 會引導用戶完成三個簡單的配置步驟，隨即便可激活串口聯網應用。有了這個功能，用戶平均只需要花費 30 秒鐘，即可完成 NPort? 的設置并啟用應用，節省大量時間和精力。

輕松排除故障

    NPort? P5150A 設備聯網服務器支持 SNMP 協議，可通過網絡監控各個設備的狀態。每臺設備可配置為在發生用戶定義的錯誤時，可自動向 SNMP 管理器發送 trap 信息。如果用戶沒有采用 SNMP 管理器，還可選擇發送 email 進行報警。用戶可以使用 Moxa 的 Windows 管理工具或 web console 來設定觸發條件。例如：熱啟動、冷啟動或密碼變更會觸發警報。

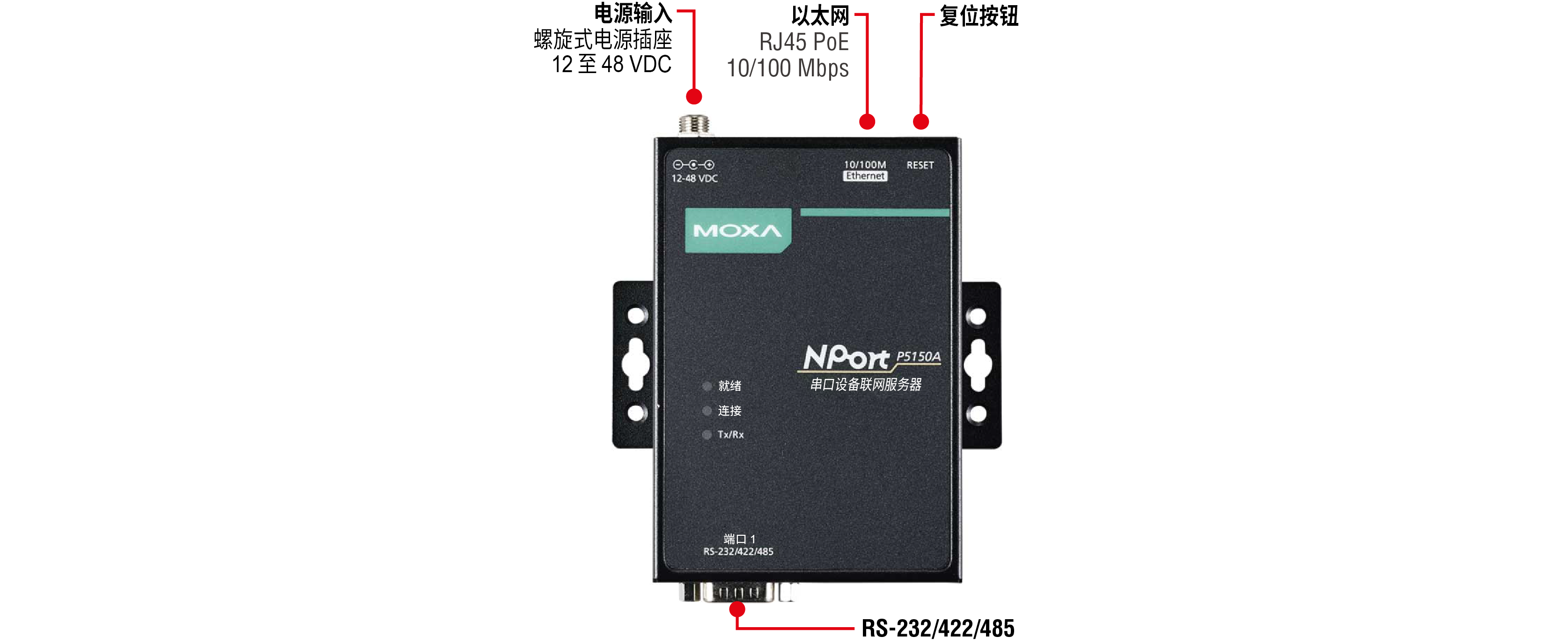

外觀

特點

規格

以太網接口

●10/100BaseT(X) 端口（RJ45 接頭）

1

●電磁隔離保護

1.5 kV（內置）

●標準

PoE (IEEE 802.3af)

以太網軟件特性

●配置選項

Windows 管理工具、串口 Console、Telnet Console、Web Console (HTTP/HTTPS)

●管理

ARP、BOOTP、DHCP Client、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP

●過濾

IGMP v1/v2

●Windows Real COM 驅動程序

Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

●Linux Real TTY 驅動程序

內核版本： 2.4.X、2.6.x、3.x、4.x 和 5.x

●Fixed TTY 驅動程序

SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

●Android API

Android 3.1.x 及更高版本

●MIB

RFC1213、RFC1317

串口界面

●接頭

DB9 公頭

●端口數量

1

●串口標準

RS-232、RS-422、RS-485

●操作模式

禁用、以太網調制解調器、配對連接、Real COM、反向 Telnet、RFC2217、TCP Client、TCP Server、UDP

●波特率

支持標準波特率（單位 = bps）：50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4k、460.8k、921.6k

●數據位

5、6、7、8

●停止位

1、1.5、2

●校驗位

無、偶、奇、Space、Mark

●流量控制

RTS/CTS、DTR/DSR、XON/XOFF

●RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ

●RS-485 數據流向控制

ADDC?（自動數據方向控制）

串口信號

●RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

●RS-422

Tx+、Tx-、Rx+、Rx-、GND

●RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

●RS-485-2w

Data+、Data-、GND

電源參數

●輸入電流

直流插座 I/P：125 mA @ 12 VDC

PoE I/P：180 mA @ 48 VDC

●輸入電壓

12 至 48 VDC（由電源適配器供電），48 VDC（由 PoE 供電）

●電源輸入數量

1

●輸入電源

電源輸入插口

PoE

可靠性

●自動重啟觸發器

內置 WDT（看門狗定時器）

機械特性

●外殼

金屬

●尺寸（有掛耳）

100 x 111 x 26 mm（3.94 x 4.37 x 1.02 英寸）

●尺寸（無掛耳）

77 x 111 x 26 mm（3.03 x 4.37 x 1.02 英寸）

●重量

300 g (0.66 lb)

工作環境

●工作溫度

NPort P5150A：0 至 60°C（32 至 140°F）

NPort P5150A-T：-40 至 75°C（-40 至 167°F）

●存儲溫度（含包裝）

-40 至 75°C（-40 至 167°F）

●相對濕度

5 至 95%（非冷凝）

安規認證

●EMC

EN 55032/24

●EMI

CISPR 32，F(xiàn)CC Part 15B Class A

●EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m

IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信號：3 V/m

IEC 61000-4-8 PFMF

IEC 61000-4-11

●安全

UL 60950-1

MTBF

●時間

2,231,530 小時

●標準

Telcordia (Bellcore) 標準 TR/SR

保修

●保修期限

5 年
