簡介

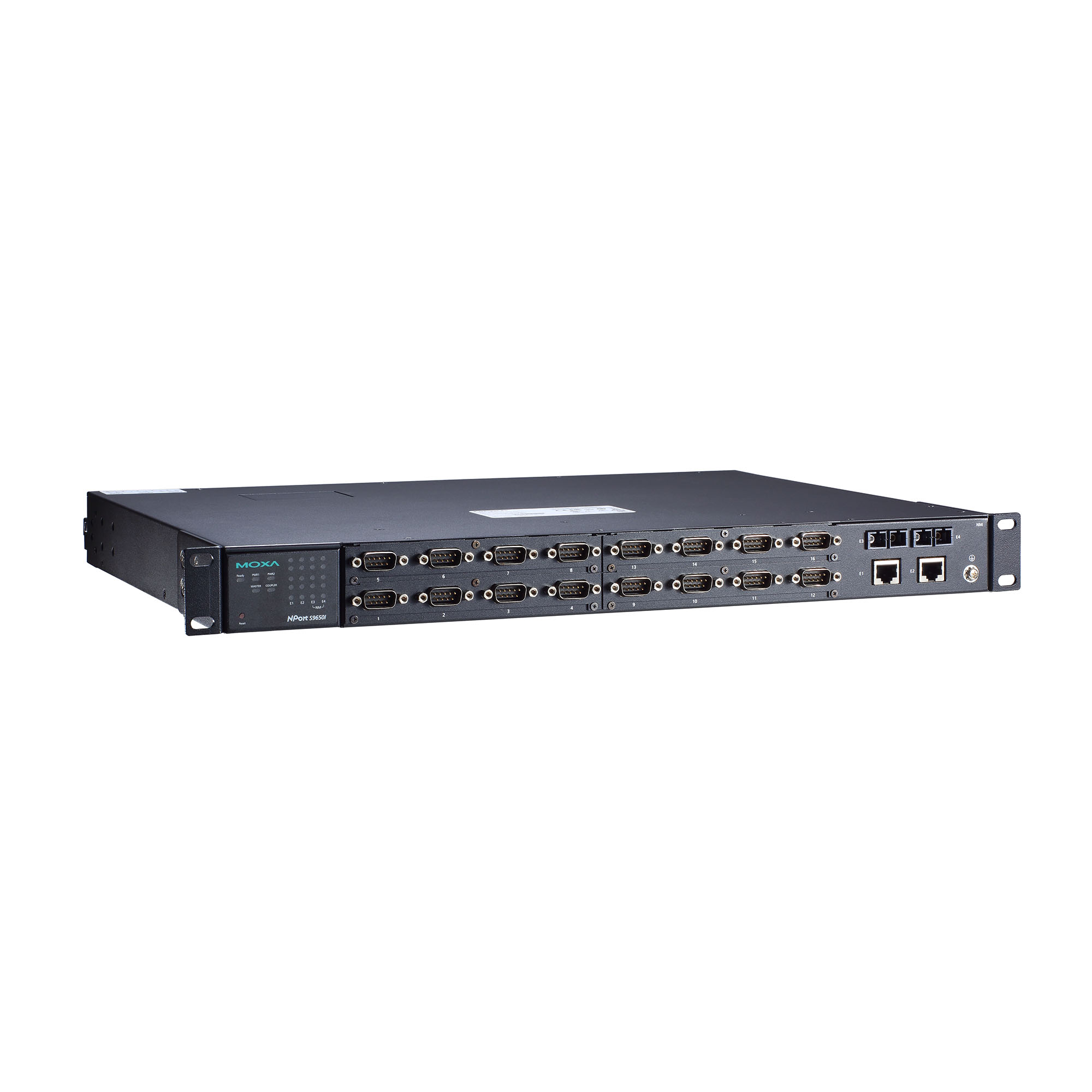

    NPort S9650I 系列 8/16 端口 RS-232/422/485 設備聯網服務器內置全功能網管型以太網交換機，專為變電站的嚴苛工作環境而設計。由于此系列產品同時支持光纖端口和以太網端口，并集設備聯網服務器和交換機于一體，用戶可以輕松安裝、管理和維護 NPort S9650I 以及連接的串口設備。

高電磁兼容性，適應嚴苛的變電站環境

    NPort S9650I 系列支持高水平的浪涌保護功能，防止變電站和工業自動化應用中常見的浪涌和 EMI 造成損壞。NPort S9650I 支持 -40 至 85°C 工作溫度和配備鍍鋅鋼外殼，適用于各種工業環境。

    此外，NPort S9650I 的雙電源輸入同時提供冗余和寬范圍電壓輸入。WV 型號支持 24/48 VDC 電源輸入（18 至 72 VDC），HV 型號支持 88 至 300 VDC 和 85 至 264 VAC 電源輸入。

支持 IEC 61850 MMS 協議，實現電力 SCADA 的便捷維護

    電力 SCADA 應用的發展趨勢是采用 MMS 協議同時控制并監視 IT 設備（交換機、路由器等）和 IED（傳感器、制動器等）。這與 IT 設備采用 SNMP 協議，IED 采用 MMS 協議的傳統管理方法有很大不同。事實上，SI 甚至可能需要管理各種使用專有通信協議的傳統設備。

    NPort S9650I 設備聯網服務器是全球首款將 MMS 集成到 IT 型設備中的設備聯網服務器，專為電力 SCADA 應用而設計。 NPort S9650I 還支持使用 MMS 監視 S9650I 與傳統設備之間的串口通信。

支持 Modbus/DNP3 協議網關

    NPort S9650I 系列為集成各種類型和規模的工業 Modbus/DNP3 網絡提供了極大的靈活性。 NPort S9650I 支持將 Modbus TCP、ASCII 和 RTU 設備集成到幾乎任何 master/slave 模式中，包括串口和以太網同為 master 的模式。

    NPort S9650I 設備聯網服務器還支持 DNP3 串口和 DNP3 IP 之間的協議轉換。所有型號均采用堅固耐用設計，并支持導軌式安裝。

基于 IEC 62443/NERC CIP 的網絡安全功能

    NPort S9650I 系列提供基于 IEC 62443/NERC CIP 的安全功能，可增強網絡安全性。 工業自動化應用長時間的網絡宕機會造成巨大損失，因而保護關鍵任務網絡免受網絡攻擊至關重要。

支持 IEEE 1588v2 和 IRIG-B 時間同步功能

    NPort S9650I 系列配備支持 IEEE 1588v2 和 IRIG-B 時間同步功能的模塊，可確保使用不同通信協議的多種智能電子設備 (IED) 互連和同步時間。 時間源由 IEEE 1588v2 提供，并轉換為 IRIG-B 格式，通過串口或?qū)Ｓ玫?IRIG-B BNC 接頭分配至 IED。

支持設備級環網冗余

    工業自動化的設備級通信網絡非常關鍵，因?yàn)樗鼈冇糜诳刂坪捅O(jiān)控設備過程。這些通信的可靠性取決于設備級的環網冗余，環網冗余提供快速網絡故障檢測和重新配置功能，以支持要求嚴苛的控制應用。NPort S9650I 系列將 NPort 設備聯網服務器的全功能與工業交換機相集成，可同時運行串口設備和以太網設備。此外，NPort S9650I 系列還可通過標準 STP/RSTP 和 Moxa 專用的 Turbo Ring 或 Turbo Chain 2 種冗余協議實現環網冗余。 一體化的設計，可優化和簡化您的設備網絡，并提高可靠性。

特點

規格

輸入/輸出接口

● 報警功能通道

純電阻性負載： 1 A @ 24 VDC

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

NPort S9650I-E 系列：4 個 RJ45 端口

NPort S9650I-MSC 系列：2 個 RJ45 端口

NPort S9650I-SSC 系列：2 個 RJ45 端口

NPort S9650I-IRIG 系列：2 個 RJ45 端口

● 100BaseFX 端口（多模 SC 接頭）

NPort S9650I-MSC 系列：2 個多模 SC 端口

● 100BaseFX 端口（單模 SC 接頭）

NPort S9650I-SSC 系列：2 個單模 SC 端口

● 電磁隔離保護

1.5 kV（內置）

● 光纖

 ● 標準

IEEE 802.1D-2004，用于生成樹協議 (STP)

IEEE 802.1p，用于服務等級

IEEE 802.1Q，用于 VLAN 標記

IEEE 802.1w，用于快速生成樹協議 (RSTP)

IEEE 802.1X，用于授權認證

IEEE 802.3，用于 10BaseT

IEEE 802.3ad，用于 LACP 端口聚合

IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX

交換特性

● IGMP 分組

256

● 最大 VLAN 數量

64

● 優先級隊列

4

● VLAN ID 范圍

VID 1 至 4094

以太網軟件特性

● 配置選項

通過串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具

● 管理

DHCP Client、DHCP Option 82、HTTP、IEC 61850 MMS、IPv4、LLDP、Port Mirror（端口鏡像）、RARP、RMON、SMTP、SNMPv1/v2c/v3、Syslog、Telnet、TFTP、Web Console

● 過濾

GMRP、GVRP、IGMP v1/v2

● Windows Real COM 驅動程序

Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

● Linux Real TTY 驅動程序

內核版本：2.4.x、2.6.x、3.x、4.x 和 5.x

● Fixed TTY 驅動程序

SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

● Android API

Android 3.1.x 及更高版本

● 工業協議

Modbus TCP Server (Slave)、DNP3 TCP Outstation

● 對時服務

NTP Server/Client、SNTP、IEEE 1588v2 PTP（基于硬件）、IRIG-B

● MIB

Bridge MIB、設備設置 MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RFC1213、RFC1317、RMON MIB Groups 1、2、3、9、RSTP MIB

● 冗余協議

RSTP、Turbo Chain、Turbo Ring v1、Turbo Ring v2

● 安全

HTTPS/SSL、本地帳戶可訪問性、TACACS+、RADIUS、SSH

IRIG-B 接口

● PWM/PPS 輸出，BNC 接頭

NPort S9650I-IRIG 系列：1

● PWM/PPS 輸出，DB9 母頭

NPort S9650I-8B-2HV-IRIG-T：8

NPort S9650I-16B-2HV-IRIG-T：16

● PWM 輸入，BNC 接頭

NPort S9650I-IRIG 系列：1

串口界面

● 接頭

NPort S9650I-8/-16 系列：DB9 公頭

NPort S9650I-8B/-16B 系列：DB9 母頭

NPort S9650I-8F/-16F 系列：多模光纖 ST 接頭

● 端口數量

8 或 16

● 串口標準

RS-232、RS-422、RS-485

● 操作模式

Real COM、RFC2217、TCP Client、TCP Server、UDP、Modbus、DNP3、DNP3 Raw Socket、禁用

● 波特率

50 bps 至 921.6 kbps（支持非標準波特率）

● 數據位

5、6、7、8

● 停止位

1、1.5、2

● 校驗位

無、偶、奇、Space、Mark

● 流量控制

無、RTS/CTS、XON/XOFF

● 隔離保護

2 kV

● 浪涌保護

4 kV

● RS-485 數據流向控制

ADDC?（自動數據方向控制）

● RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ

● RS-485 終端電阻

120 Ω

● Console 端口

RS-232（TxD、RxD、GND），10-pin RJ45（19200、n、8、1）

串口信號

● RS-232

NPort S9650I-IRIG 系列：TxD、RxD、RTS、CTS、DTR/+IRIG-B、DSR、DCD、GND

NPort S9650I 系列：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

NPort S9650I-IRIG 系列：TxD+、TxD-、RxD+、RxD-、GND、+IRIG-B

NPort S9650I 系列：Tx+、Tx-、Rx+、Rx-

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

NPort S9650I-IRIG 系列：Data+、Data-、GND、+IRIG-B

NPort S9650I 系列：Data+、Data-、GND

DIP 開關配置

● 以太網接口

Turbo Ring、Master、耦合器、預留

Modbus TCP

● 最大 Client 連接數量

32

● 最大 Server 連接數量

16

DNP3（透?jìng)鳎?/p>

● 最大 Master 連接數量

16

● 最大 Outstation 連接數量

32

可靠性

● 自動重啟觸發器

內置 WDT（看門狗定時器）

● 報警工具

內置蜂鳴器和 RTC（實時時鐘）

電源參數

● 電源輸入數量

2

● 反接保護

支持

● 輸入電流

0.65 A @ 100 VAC，0.47A @ 100 VDC

● 輸入電壓

110/220 VAC/VDC（100 至 240 VAC，100 至 250 VDC）

機械特性

● 外殼

金屬

● 安裝

19 英寸機架式安裝

● 尺寸

457 x 32 x 330 mm（18 x 1.25 x 12.99 英寸）

● 重量

產品凈重：5.15 kg (11.35 lb)

工作環境

● 工作溫度

-40 至 85°C（-40 至 185°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● EMC

EN 61000-6-2/-6-4

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV

IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV

IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m

IEC 61000-4-8 PFMF

IEC 61000-4-11

● 環境測試

IEC 60068-2-2

IEC 60068-2-14

● 變電站

IEC 61850-3，IEEE 1613

● 安全

EN 61010-2-201，UL 61010-2-201

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6，IEC 60068-2-64

聲明

● 綠色產品

RoHS、CRoHS、WEEE

MTBF

● 時間

NPort S9650I-8-2HV-E-T：224,670 小時

NPort S9650I-8-2HV-MSC-T：220,944 小時

NPort S9650I-8-2HV-SSC-T：220,944 小時

NPort S9650I-8B-2HV-IRIG-T：213,025 小時

NPort S9650I-8F-2HV-E-T：311,734 小時

NPort S9650I-8F-2HV-MSC-T：304,587 小時

NPort S9650I-8F-2HV-SSC-T：304,587 小時

NPort S9650I-16-2HV-E-T：158,816 小時

NPort S9650I-16-2HV-MSC-T：156,949 小時

NPort S9650I-16-2HV-SSC-T：156,949 小時

NPort S9650I-16B-2HV-IRIG-T：157,770 小時

NPort S9650I-16F-2HV-E-T：261,817 小時

NPort S9650I-16F-2HV-MSC-T：256,761 小時

NPort S9650I-16F-2HV-SSC-T：256,761 小時

● 標準

Telcordia SR332

保修

● 保修期限

5 年
