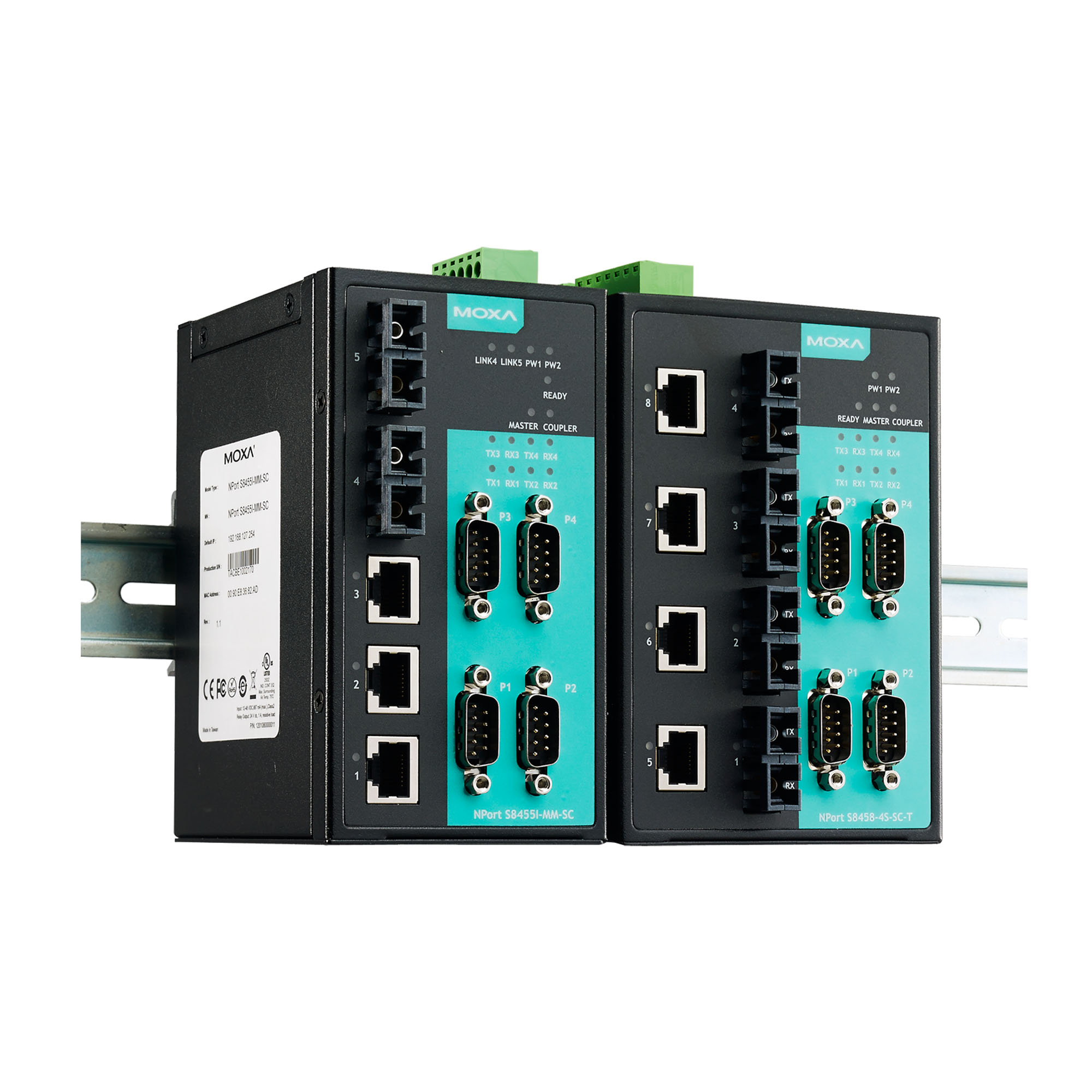

規格型號：NPort S8000 系列
產品簡述：4 端口設備聯網服務器，集成網管型以太網交換機功能
簡介
NPort S8000 系列將配備 4 個 RS-232/422/485 串口的工業級串口設備聯網服務器與全功能網管型以太網交換機相結合，輕松實現產品的安裝、管理和維護。將設備聯網服務器和交換機組合成一款產品后，節省了機柜空間，降低了總體功耗和成本，無需再單獨購買交換機和串口設備聯網服務器。
支持 NPort 5000 系列設備聯網服務器的全部功能
NPort S8000 系列支持 NPort 5000 設備聯網服務器的全部功能。只需進行基本配置，即可通過以太網端口連接最多 4 個串口設備，從而將現有串口設備連接至網絡。此外，該產品還支持串口和以太網接口之間雙向傳輸數據。
全功能網管型以太網交換機
NPort S8000 系列內置全功能網管型以太網交換機，支持 QoS、IGMP-snooping/GMRP、VLAN、端口聚合、SNMPv1/v2c/v3 和 IEEE 802.1X，讓您可以應對任何類型的應用場合。Moxa 的 Turbo Ring 和 Turbo Chain 技術（恢復時間 < 20 ms）或 RSTP/STP (IEEE 802.1w/D) 提供以太網冗余，增強了工業以太網的可靠性和可用性。

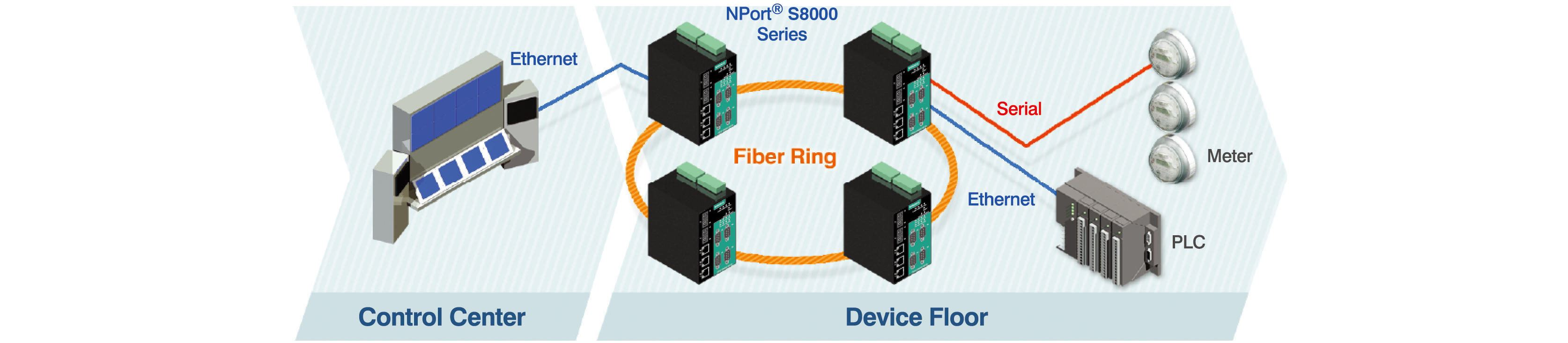

設備級環網冗余
工業自動化的設備級通信網絡非常關鍵，因為它們用于控制和監控設備過程。此類通信的可靠性取決于設備級環網冗余，環網冗余支持快速網絡故障檢測和重新配置功能，因此適用于要求嚴苛的控制應用。NPort S8000 系列將全功能 NPort 設備聯網服務器和工業交換機結合，可同時運行串口設備和以太網設備。
此外，NPort S8000 系列還可通過標準 STP/RSTP 和 Moxa 專用的 Turbo Ring 或 Turbo Chain 2 種冗余協議實現環網冗余。采用這種多合一設計，可改善和優化設備網絡并提高可靠性。

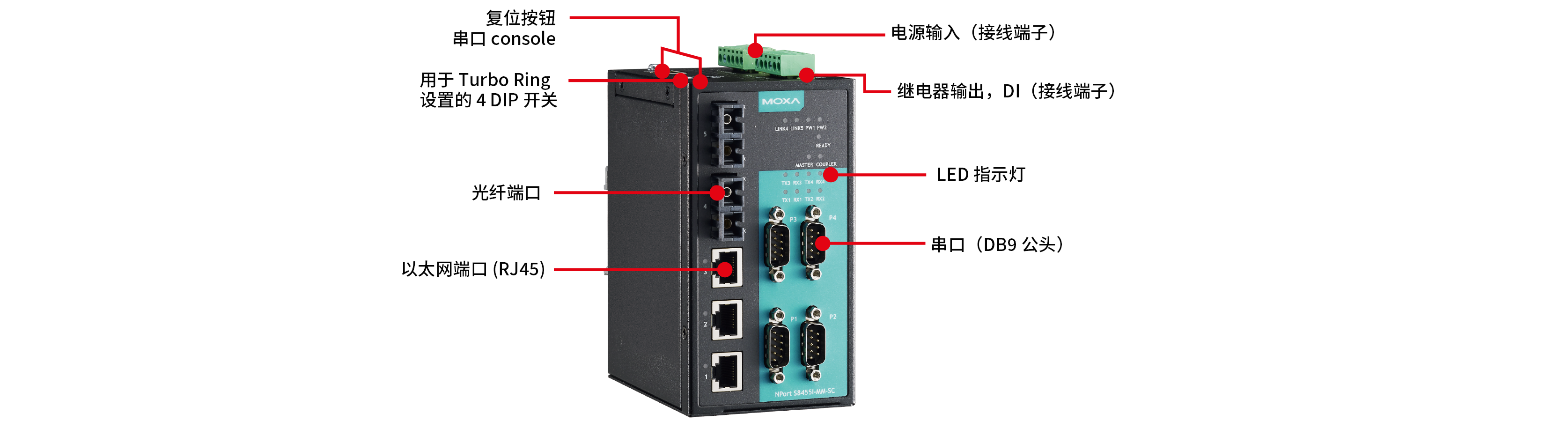

特點
4 端口 RS-232/422/485 串口設備聯網服務器
串口 QoS，用于配置串口數據傳輸優先級
內置網管型以太網交換機
S8455I 光纖型號：2 個光纖以太網端口和 3 個以太網端口
S8455I 型號：5 個以太網端口
支持 Turbo Ring 和 Turbo Chain（恢復時間 < 20 ms）或 RSTP/STP(IEEE 802.1w/D) 以太網冗余
支持 QoS、IGMP-snooping/GMRP、VLAN、LACP、SNMPv1/v2c/v3、RMON
為串口信號提供 2 kV 隔離保護（隔離型號）
RS-485 端口上拉/下拉電阻可調節
串口、網口和電源提供浪涌保護
規格
輸入/輸出接口
● 報警功能通道
2，純電阻性負載：1 A @ 24 VDC
● 數字輸入通道
2
● 數字輸入
+13 至 +30 V 表示狀態 1
1 -30 至 +1 V 表示狀態 0
最大輸入電流：8 mA
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
NPort S8455I/S8455I-T: 5
NPort S8455I-MM-SC/SS-SC 型號: 3
● 100BaseFX 端口（多模 SC 接頭）
NPort S8455I-MM-SC 型號: 2
● 100BaseFX 端口（單模 SC 接頭）
NPort S8455I-SS-SC 型號: 2
● 光纖
| 100BaseFX | ||||
| 多模 | 單模 | |||
| 光纖線纜類型 | OM1 | 50/125 μm | G.652 | |
| 800 MHz x km | ||||
| 典型距離 | 4 km | 5 km | 40 km | |
| 波長 | 典型值 (nm) | 1300 | 1310 | |
| TX 波長范圍 (nm) | 1260 至 1360 | 1280 至 1340 | ||
| RX 波長范圍 (nm) | 1100 至 1600 | 1100 至 1600 | ||
| 光功率 | TX 功率范圍 (dBm) | -10 至 -20 | 0 至 -5 | |
| RX 靈敏度范圍 (dBm) | -3 至 -32 | -3 至 -34 | ||
| 鏈路預算 (dB) | 12 | 29 | ||
| 色散損失 (dB) | 3 | 1 | ||
| 注意：連接單模光纖收發器時，建議使用衰減器以防止光功率過大造成的損壞。 注意：計算特定光纖收發器的“典型距離”如下：鏈路預算 (dB) > 色散損失 (dB) + 總鏈路損耗 (dB)。 | ||||
● 電磁隔離保護
1.5 kV（內置）
● 標準
IEEE 802.1D-2004，用于生成樹協議 (STP)
IEEE 802.1p，用于服務等級
IEEE 802.1Q，用于 VLAN 標記
IEEE 802.1w，用于快速生成樹協議 (RSTP)
IEEE 802.1X，用于授權認證
IEEE 802.3，用于 10BaseT
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3x，用于流量控制
交換特性
● IGMP 分組
256
● 最大 VLAN 數量
64
● 優先級隊列
4
● VLAN ID 范圍
VID 1 至 4094
以太網軟件特性
● 配置選項
Web Console (HTTP/HTTPS)、Windows 管理工具、串口 Console、Telnet Console
● 管理
BOOTP、設備搜尋工具 (DSU)、DHCP Client、DHCP Option 82、HTTP、IPv4、LLDP、端口鏡像、RMON、SMTP、SNMPv1/v2c/v3、Syslog、TCP/IP、Telnet、Web Console
● 過濾
802.1Q、GVRP、IGMP v1/v2
● Windows Real COM 驅動程序
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
● Linux Real TTY 驅動程序
內核版本：2.4.x、2.6.x、3.x、4.x 和 5.x
● Fixed TTY 驅動程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X、macOS 10.12、macOS 10.13、macOS 10.14、macOS 10.15
● Android API
Android 3.1.x 及更高版本
● 對時服務
SNTP
● MIB
Bridge MIB、設備設置 MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RFC1213、RFC1317、RMON MIB Groups 1、2、3、9、RSTP MIB
● 冗余協議
RSTP、Turbo Chain、Turbo Ring v1、Turbo Ring v2
● 安全
HTTPS、SSL、SSH
● 認證
本地帳戶訪問管理、RADIUS
串口界面
● 接頭
DB9 公頭
● 端口數量
4
● 操作模式
禁用、Real COM、RFC2217、TCP Client、TCP Server、UDP
● 波特率
50 bps 至 921.6 kbps
● 數據位
5, 6, 7, 8
● 停止位
1, 1.5, 2
● 校驗位
無、偶、奇、Space、Mark
● 流量控制
無、RTS/CTS、XON/XOFF
● 隔離保護
2 kV
● RS-485 數據流向控制
ADDC?（數據流向自動控制）
● RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ
● RS-485 終端電阻
120 Ω
● Console 端口
RS-232 (TxD, RxD, GND), 8-pin RJ45 (19200, n, 8, 1)
● 串口標準
RS-232/422/485
串口信號
● RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
● RS-422
Tx+, Tx-, Rx+, Rx-, GND
● RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
● RS-485-2w
Data+, Data-, GND
DIP 開關配置
● 以太網接口
耦合器、Master、預留、Turbo Ring
電源參數
● 電源輸入數量
2
● 電源接頭
2 個可拆卸 6 觸點接線端子
● 輸入電流
935 mA @ 12 VDC
● 輸入電壓
12 至 48 VDC
機械特性
● 外殼
金屬
● 尺寸
73.1 x 134 x 125 mm (2.88 x 5.27 x 4.92 英寸)
● 重量
578 g (1.27 lb)
● 安裝
導軌式安裝，壁掛式安裝（帶可選套件）
工作環境
● 工作溫度
標準溫度型號：0 至 60°C（32 至 140°F）寬溫型號：-40 至 75°C（-40 至 167°F）
● 存儲溫度
-40 至 75°C（-40 至 167°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● EMC
EN 55032/24
● EMI
CISPR 32, FCC Part 15B Class A
● EMS
IEC 61000-4-2 ESD: 接觸: 6 kV; 空氣: 8 kV
IEC 61000-4-3 RS: 80 MHz 至 1 GHz: 10 V/m
IEC 61000-4-4 EFT: 信號: 1 kV
IEC 61000-4-5 Surge: 電源: 1 kV; 信號: 0.25 kV
IEC 61000-4-6 CS: 150 kHz 至 80 MHz: 10 V/m; 信號: 10 V/m
IEC 61000-4-8 PFMF
● 環境測試
IEC 60068-2-1
IEC 60068-2-3
● 安全
EN 60950-1, IEC 60950-1, UL 508, UL 60950-1
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-6
MTBF
● 時間
NPort S8455I/S8455I-T: 287,354 小時
NPort S8455I-MM-SC/MM-SC-T: 200,951 小時
NPort S8455I-SS-SC/SS-SC-T: 286,993 小時
● 標準
Telcordia (Bellcore) 標準 TR/SR
保修
● 保修期限
5 年
