簡介

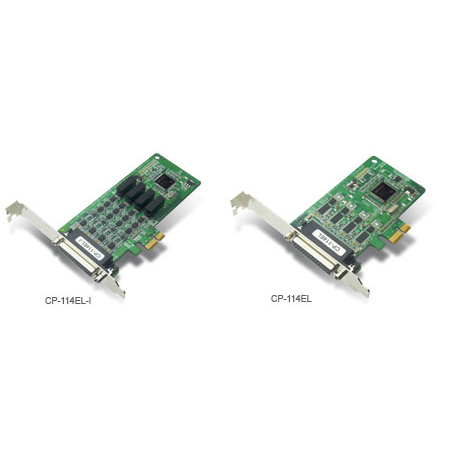

    CP-114EL和CP-114EL-I是一款聰明型PCI Express多串口卡，針對POS和ATM應用而設計，也是工業自動化系統集成商的首選。CP-114EL和CP-114EL-I支持各種主流操作系 統，包括Windows，Linux甚至Unix。此外，卡片的4個RS-232/422/485串口均可支持高達921.6 Kbps的通信速率，并提供全調制解調器控制信號，確保與各種外圍串口設備兼容。由于該卡片是PCI Express “x1”，所以它可被安裝在各種PCI Express插槽上。

  設計緊湊
    CP-114EL和CP-114EL-I是低檔板設計，并能與各種PCIExpress插槽兼容。該卡片僅需3.3VDC供電，這意味著它們可適用于各類PC機。

  高性能的串口通信
    Moxa借助20多年豐富的串口卡設計經驗，并在致力于開發高性能的串口芯片。Turbo Serial Engine芯片為每塊板卡提供了128字節FIFO，板載硬件、軟件流控和突發數據功能。由于采用了Turbo Serial Engine，Moxa可以提供全球性能最好的智能串口卡。

  支持Windows、Linux和Unix驅動
    Moxa的產品支持各種各樣的主流操作系統，CP-114EL/EL-I也不例外。Moxa可以為用戶提供穩定可靠的Windows COM和Linux/Unix TTY驅動，此外還支持WEPOS嵌入式應用。

特點

• PCI Express x1

• 串口通信速率可達921.6 Kbps

• 芯片內建128字節的FIFO以及芯片內建H/W，S/W流控功能

• 針對Mini型計算機的低擋板設計

• 驅動支持Windows(Vista，2003，XP，2000)，WinCE5.0，Linux和Unix

• 板載15 KV ESD保護

硬件通信控制器：MU860 (兼容16C550C)
總線：PCI Express x1
接口：DB44孔式
串口串口數：4
串口標準：RS-232/422/485
板數：最大4 / PC
線性保護ESD保護：板載15 KV
性能波特率：50 bps 至 921.6 Kbps
串口通信參數數據位：5，6，7，8
停止位：1，1.5，2
奇偶校驗：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址：由BIOS分配
IRQ：由BIOS分配
串口信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4線RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2線RS-485：Data+(B)，Data-(A)，GND
驅動支持操作系統：Windows (2000, XP/2003/Vista x86/x64),Windows CE 5.0, Windows XP Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open Server 5/6,UnixWare 7
機械特性尺寸：62.71 x 100 mm (2.47 x 3.94 in)
工作環境工作溫度：0 ~ 55°C (32 ~ 131°F)
相對濕度：5 ~ 95% RH
儲存溫度：-20 ~ 85°C (-4 ~ 185°F)
電源需求電源功耗：430 mA @ 3.3 V
安規認證EN55022，EN55024，EN61000-3-2，EN61000-3-3，EN61000-6-2，IEC-61000-4-2，IEC 61000-4-3，IEC 61000-4-4，IEC 61000-4-5，IEC 61000-4-6，IEC 61000-4-8，IEC 61000-4-11，F(xiàn)CC Part 15 Class B
保修期5年
