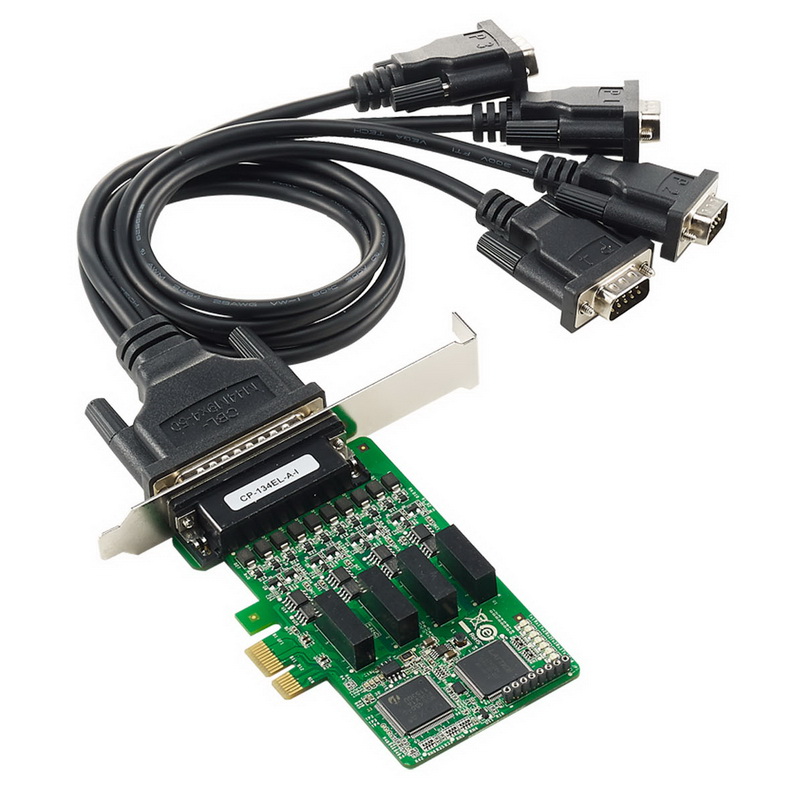

規格型號:CP-134EL-A-I
產品簡述:4 端口 RS-422/485 PCI Express 卡,帶 4 kV 浪涌和 2 kV 電氣隔離保護
簡介
CP-134EL-A-I 是一款智能型 PCI Express 多串口卡,專為 POS 和 ATM 應用而設計,適合工業自動化工程師和系統集成商。CP-134EL-A-I 兼容所有主流的操作系統。板載的 8 個串口均支持高達 921.6 kbps 傳輸速率,并提供全調制解調器控制信號,以確保與各種串口周邊設備兼容。此外,CP-134EL-A-I 符合 PCI Express x1 標準,任何 PCI Express 插槽均適合安裝。
智能 RS-485 技術,易于安裝和故障排除(專利申請中)
設置 RS-485 網絡相對來說是簡單的。當打開電源,連接至網絡中的設備開始傳輸和接收數據時,才是挑戰的開始。大多數情況下,工程師需要通過在網絡的各個重要節點配置上拉/下拉電阻和終端電阻來進一步調整系統。Moxa 全新智能型 RS-485 技術支持兩大基本功能,大幅降低網絡設置難度:(1) 一鍵安裝 (One-Click Installation),自動分析網絡拓?fù)?,并調整終端電阻和上拉/下拉電阻。(2) 一鍵故障排除 (One-Click Troubleshooting) 提示您如何修正,使故障的網絡恢復運行。
特點
兼容 PCI Express 1.0 串口傳輸速率最高可達 921.6 kbps 128-byte FIFO 和芯片集成的 S/W 流量控制 適用于 RS-232/422/485 的多種連接線纜和接線盒 支持多種操作系統驅動程序,包括 Windows、Linux 和 UNIX 內置 LED 指示燈和管理軟件,易于維護
兼容 16C550C
PCI Express 1.0
DB44 母頭
128 bytes
8
4
RS-422、RS-485
50 bps 至 921.6 kbps(支持非標準波特率)
5、6、7、8
1、1.5、2
無、偶、奇、Space、Mark
無,XON/XOFF
2 kV
4 kV
Tx+、Tx-、Rx+、Rx-、GND
Tx+、Tx-、Rx+、Rx-、GND
Data+、Data-、GND
Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6
3,414 mA @ 3.3 VDC
67.21 x 103 mm(2.65 x 4.06 英寸)
每個端口內置 Tx、Rx LED
0 至 55°C(32 至 131°F)
-20 至 85°C(-4 至 185°F)
5 至 95%(非冷凝)
EN 55032/24
CISPR 32, FCC Part 15B Class B
IEC 61000-4-2 ESD:接觸:4 kV;空氣:8 kV
IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
IEC 61000-4-4 EFT:電源:1 kV;信號:0.5 kV
IEC 61000-4-5 Surge:電源:2 kV;信號:4 kV
IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信號:3 V/m
IEC 61000-4-8 PFMF
RoHS、CRoHS、WEEE
433,077 小時
Telcordia (Bellcore) 標準 TR/SR
5 年
