簡介

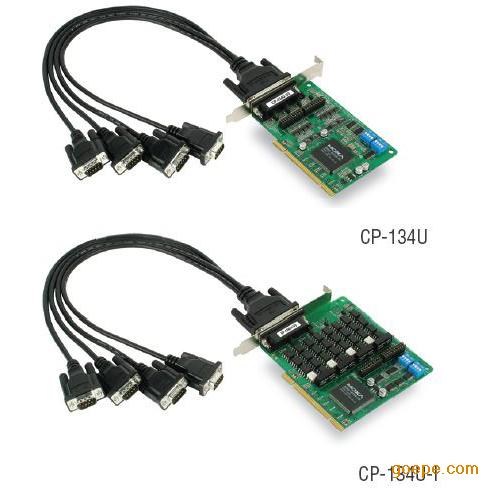

    Moxa的CP-134U/U-I系列多串口卡是專為工業自動化系統整合遠程控制，基于長距離、多點和PC-based數據采集應用而設計。
  集成芯片的自動數據流向控制應用于精確的RS-485通信
    RS-485通信要求對何時發送數據要有精確的時間控制機制。Moxa的Turbo Serial Engine芯片，加上芯片集成的ADDC功能使通過CP-134U發送RS-485數據和使用RSMoxa 232一樣容易。多點RS-485最多可以1.2km范圍內連接31臺設備CP-134UUniversal PCI多串口卡提供了4個RS-422/485串口，每個端口數據速率可達921.6 Kbps。在RS-485模式下，可以總長1.2km范圍內最多連接31個的RS-485設備。對于長距離RS-485通信，可選的2 KV光電隔離保護CP-134U-I防止設備損壞。

支持主流Windows和Linux/Unix驅動

    MOXA的產品支持各種各樣的主流操作系統，CP-134U/U-I也不例外。Moxa可以為用戶提供穩定可靠的Windows COM和Linux/Unix TTY驅動，此外還支持WEPOS嵌入式應用。

硬件通訊控制器：MU860（兼容16C550C）
總線：32位Universal PCI
連接頭：DB44孔式
串口串口數量：4
串口標準：2 x RS-232/422/485，2 x RS-422/485
最大板載數：4
線性保護ESD保護：板載15 KV
光電保護：2 KV（僅CP-134U-I配置RS-422/485）
性能
波特率：50 bps ~ 921.6 Kbps
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址：由BIOS分配
IRQ：由BIOS分配
串口信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：TxD+（B），TxD-（A），RxD+（B），RxD-（A），RTS+（B），RTS-（A），CTS+（B），CTS-（A），GND
RS-485-4w：TxD+（B），TxD-（A），RxD+（B），RxD-（A），GND
RS-485-2w：Data+（B），Data-（A），GND
驅動支持操作系統：Windows 9X/ME/NT/2000，Windows XP/2003/Vista/2008/7 x86/x64，Windows CE 5.0/6.0，Windows XP Embedded，DOS，Linux 2.4，Linux 2.6 x86/x64，F(xiàn)reeBSD 4/5，QNX 6，SCO OpenServer 5/6，UnixWare 7，Solaris 10 x86/x64
機械特性尺寸：
CP-134U：82.5 x 120 mm（3.24 x 4.72 in）
CP-134U-I：115 x 120 mm（4.52 x 4.72 in）
工作環境工作溫度：
標準型號：0 ~ 55 °C（32 ~ 131 °F）
寬溫型號：-40 ~ 85 °C（-40 ~ 185 °F）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證EMC：CE，F(xiàn)CC
EMI：EN 55022，EN 61000-3-2，EN 61000-3-3，F(xiàn)CC Part 15 Subpart B Class B
EMS：EN 55024，IEC 61000-4-2，IEC 61000-4-3，IEC 61000-4-4，IEC 61000-4-5，IEC 61000-4-6，IEC 61000-4-8，IEC 61000-4-11（DIPS）
Green Product：RoHS，CRoHS，WEEE
MTBF（平均無故障時間）：480,209小時
數據庫：Telcordia（Bellcore），GB
電源需求電源功耗：
CP-134U：180 mA @ +5 V
CP-134U-I：850 mA @ +5 V
保修保修期：5年
