簡介

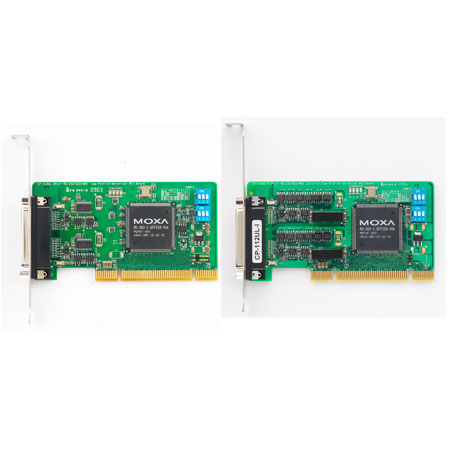

    CP-112UL/UL-I 系列Universal PCI 多串口卡，專為工業自動化系統中的長距離、基于PC 的多點數據采集應用而設計的。板載控制RS-485 通訊的數據流控功能需要精準的時間控制和通訊驅動。Moxa 的Turbo Serial EngineTM 芯片支持ADDC ，讓RS-485 的通訊連接更容易，如同使用RS-232 一樣。2 個RS-3422/485 串口中的每個端口數據速率都可達921.6 Kbps。在RS-485 模式中，串口可通過菊花鏈方式最多串聯31 臺RS-485 設備，通訊范圍可達1.2km。為確保遠距離RS-485 的數據傳輸，每個串口都提供了2KV 的光電隔離保護，防止設備損壞。

支持主流Windows和Linux/Unix驅動

    Moxa持續不斷地增加對當今主流操作系統的支持，CP-112UL/UL-I也支持Windows COM和Linux/UNIX TTY驅動。另外，我們也同樣支持其他的操作系統，例如嵌入式Windows XP和WEPOS。

特點

• 能最高超過700 Kpbs的數據吞吐量

• 128位FIFO和集成芯片的H/W，S/W流控

• 通用的PCI可兼容3.3/5V PCI和PCI-X

• 串口通信速率可達921.6 Kbps

• 驅動支持Windows (2000，XP/2003/Vista/2008x86/x64)，Windows CE 5.0/6.0，Windows XP Embedded，Linux 2.4，Linux 2.6 (x86/x64)，SCOOpenServer 5/6，UnixWare 7

• 易于維護的板載LED顯示屏

• 板載15 KV ESD保護和2 KV光電隔離保護

• 寬溫操作-40~ 85℃

硬件控制器： MU860 ( 兼容16C550C)
總線： 32-bit Universal PCI
連接頭： DB25 female
串口口數：2（僅需要一個IRQ）
串口標準：RS-232
板數：最大4 / PC
ESD保護：板載15 KV
光電隔離：2 KV (CP-112UL-I only)
性能速率：50 bps到921.6 Kbps
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配
串口信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
RS-485-4線：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
RS-485-2線：Data+(B)，Data-(A)，GND
驅動支持操作系統：Windows (2000，XP/2003/Vista/2008 x86/x64)，Windows CE 5.0/6.0，Windows XP Embedded，Linux 2.4，Linux 2.6 (x86/x64)，SCO OpenServer 5/6，UnixWare 7
工作環境工作溫度：
標準模塊：0 ~ 55 °C (32 ~ 131 °F)
寬溫模塊：-40 ~ 85 °C (-40 ~ 185 °F)
工作濕度：5 ~ 95% RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
安規認證FCC：Part 15 Class B
EMS：EN55022，EN55024，EN61000-3-2，EN61000-3-3，IEC 61000-4-2，IEC 61000-4-3，IEC 61000-4-4，IEC 61000-4-5，IEC 61000-4-6，IEC61000-4-8，IEC 61000-4-11 (DIPS)
保修期5 年
