概述

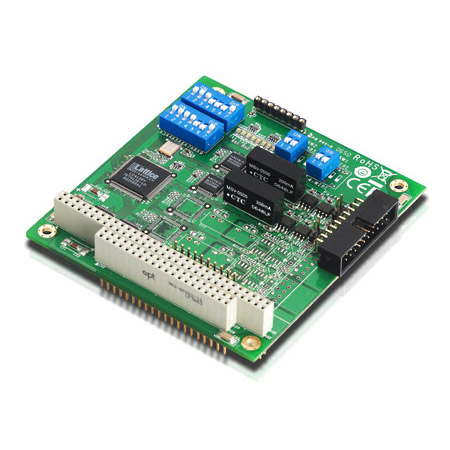

    CA-132/132I是2口RS-422/485 PC/104模塊，符合嵌入式PC的標準，并且支持具備PC/104擴充界面的PC/104CPU卡。MOXA的CA-132/132I多串卡具備2個RS-422/485的接頭，同時也提供可選配的DB9轉DB25電纜線，讓您用有更彈性的連線要求。

特點

• 數據傳輸高達921.6 Kbps

• 內置硬件流量控制

• 板載15 KV ESD保護

• 可利用跳線和撥碼開關來設定IRQ及I/O值

• 板卡上具備Tx，Rx LED顯示燈，監控每一個串口的工作狀態

• 支持RS-485 ADDC (自動數據流向控制)

• 內建終端電阻，可由撥碼開關設定

• 支持Windows CE 5.0和XP 嵌入式操作系統

硬件I/O控制器：16C550C或兼容的芯片 x 2
總線：PC/104 ISA總線(Ver. 2.4)
連接器類型：20芯排針
DIP開關：IO地址，中斷向量
串口口數：2
串口標準：RS-422/485
板數：最大4 / PC
線性保護ESD保護：板載15 KV
光電隔離：2 KV（僅CA-132I）
性能速率：50 bps到921.6 Kbps
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
IRQ：3，4，5，6，7，9，10，11，12，15（所有端口共享中斷）
FIFO：64 bytes
信號RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4線RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2線RS-485：Data+(B)，Data-(A)，GND
驅動支持操作系統：Windows (2000/XP/2003), Windows 9X/ME/NT, Windows CE 5.0, Windows XP Embedded, DOS, Linux 2.4/2.6, QNX 4/6
機械特性尺寸：90 x 96 mm (3.54 x 3.78 in)
電源需求CA-132：210 mA (+5V)
CA-132I：455 mA (+5V)
工作環境工作溫度：
·CA-132/132I：0 ~ 55 °C (32 ~ 131°F)
·CA-132-T/132I-T：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH
存儲溫度：-40 ~ 55 °C (-40 ~ 131°F)
安規認證EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-6-2, IEC61000-6-4, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class A
保修期5 年
