概述

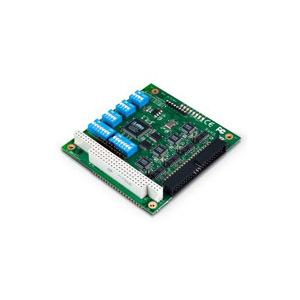

    CA-114是一款4串口 RS-232/422/485 PC/104模塊，符合嵌入式PC的各項標準。該模塊可用于PC/104 CPU板，支持PC/104擴展接口，且可選擇DB9和DB25連接電纜連接周邊設備。CA-114配備有多種驅動程序，適用于多種操作系統和應用程序，提供可靠、高效的多串口通信解決方案。

特點

• 數據傳輸速率高達921.6 Kbps

• 板載H/W和S/W流控

• 板載15KV ESD保護

• 可利用跳線和開關來設定IRQ、I/O值和串口界面

• 板載各端口Tx，Rx LED指示燈

• 支持Windows CE 5.0和XP 嵌入式操作系統

• 寬溫模塊工作范圍：-40 ~ 85 °C

硬件I/O控制器：MU860 (16C550C兼容)
連接器類型：40芯排針
總線：PC/104 (Ver. 2.4)
DIP撥碼開關：IO地址，中斷向量
串口口數：4
串口標準：RS-232/422/485
板數：最大4 / PC
線性保護ESD保護：板載15 KV
性能波特率：50 bps ~ 921.6 Kbps
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
IRQ：3，4，5，6，7，9，10，11，12，15（所有端口共享中斷）
FIFO：64 bytes
信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4線RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2線RS-485：Data+(B)，Data-(A)，GND
驅動支持操作系統：Windows (2000/XP/2003), Windows 9X/ME/NT, Windows CE 5.0, Windows XP Embedded, DOS, Linux 2.4/2.6, QNX 4/6
機械特性尺寸：90 x 96 mm (3.54 x 3.78 in)
工作環境工作溫度：
·CA-114：0 ~ 55 °C (32 ~ 131 °F)
·CA-114-T：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
安規認證EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-6-2, IEC61000-6-4, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class A
保修期5年
