簡介

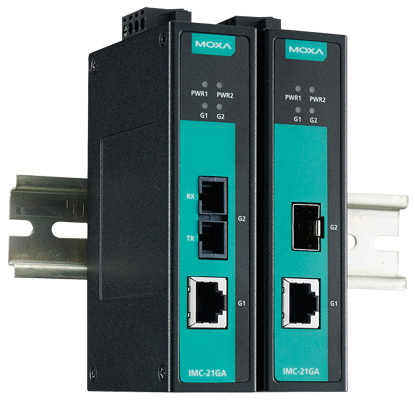

    IMC-21GA工業級千兆光電轉換器，支持可靠且穩定的10/100/1000BaseT(X)轉100/1000Base-SX/LX（或可選的100/1000Base SFP模塊）光電轉換。IMC-21GA符合IEEE802.3az（節能以太網）標準，有效降低能耗，支持10K巨幀傳輸，提升傳輸效能。IMC-21GA帶有繼電器輸出報警功能。所有的IMC-21GA都經過了100%燒機檢測，標準型號支持-10 ~ 60 ℃工作溫度，寬溫型號支持-40 ~ 75 ℃工作溫度。

技術標準：
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3az (Energy Efficient Ethernet)
界面RJ45端口：10/100/1000BaseT(X)，自動MDI/MDI-X
光纖端口：100/1000Base-SX/LX或100/1000BaseSFP slot
LED指示燈：PWR1，PWR2，G1 (copper port 10M/100M/1000M)，G2 (fiber port 100M/1000M)
DIP撥碼開關：用于設定，光口速率100M/1000M，Link Fault Pass-through功能，節能模式
光纖多模傳輸距離(IMC-21GA-SX-SC)：
100/1000BaseSX：0 ~ 500 m，850 nm (50/125 μm，400 MHz*km)
單模傳輸距離(IMC-21GA-LX-SC)：
100/1000BaseLX：0 ~ 10 km，1310 nm (9/125 μm，3.5 PS/(nm*km))
機械特性外殼：金屬，IP30防護等級
尺寸：30 x 125 x 79 mm (1.19 x 4.92 x 3.11 in)
重量：170 g
安裝：導軌，壁掛（需選購配件）
工作環境工作溫度：
標準型號：-10 ~ 60 ℃ (14 ~ 140 °F)
寬溫型號：-40 ~ 75 ℃ (-40 ~ 167 °F)
存儲溫度：-40 ~ 75 ℃ (-40 ~ 167 °F)
相對濕度：5 ~ 95% (non-condensing)
電源需求輸入電壓：12 ~ 48 VDC (10 ~ 60 VDC)，冗余電源輸入
輸入電流：284.7 mA @ 12 VDC; 156.0 mA @ 24 VDC
連接類型：可移除式接線端子
過流保護：1.5 A
反接保護：有
安規認證Safety：UL 60950-1
EMC：CE，F(xiàn)CC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) Level 3
EN 61000-4-4 (EFT) Level 3
EN 61000-4-5 (Surge) Level 3
EN 61000-4-6 (CS) Level 3
EN 61000-4-8EN 61000-4-11
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Green Product：RoHS，CRoHS，WEEE
MTBF (平均無故障時間)
時間：500,540 hrs
數據庫：Telcordia (Bellcore)，GB
保修保修期：5年
