簡介

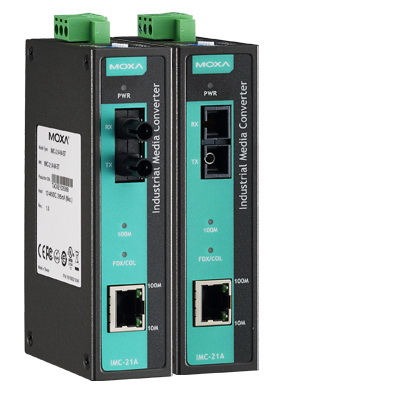

    IMC-21A系列是一款入門工業級10/100BaseT(X)轉100BaseFX光電轉換器。它們都是為了在惡劣的環境下穩定、可靠的操作而特別設計的。IMC-21A能夠在-40 ~ 75 ℃溫度下可靠的工作，堅固的外殼設計能夠經受住惡劣環境的考驗。IMC-21A轉換器能方便的安裝在導軌或機柜中。

優勢和特點

? 支持多?；騿文?，SC或ST光纖接口
? Link Fault Pass-Through (LFP)
? -40 ~ 75 ℃工作溫度 (T型號)
? 可通過DIP開關來選擇FDX/HDX/10/100/Auto/Force

技術參數標準：
標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)和100BaseFX
IEEE 802.3x適用于流控
接口RJ45端口：10/100BaseT(X)
光口：100BaseFX (SC接頭)
LED指示燈：Power，10/100M (TP端口)，100M (光口)，F(xiàn)DX/COL (光口)
DIP開關：TP端口10/100M，半/全雙工模式，強制/自動模式;光口半/全雙工模式，Link Fault Pass-Through (LFP)

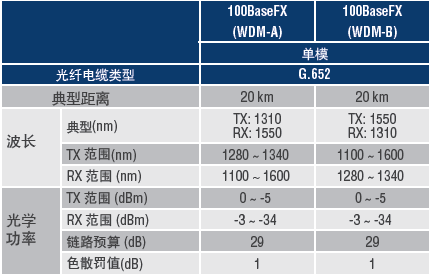

光纖

注：當連接單模光纖收發機時，我們建議使用衰減器防止因光學功率過大而導致的損壞。
注：按如下計算具體光纖收發機的“典型距離”：鏈路預算（dB）>色散罰值（dB）+總鏈路損失（dB）
機械特性外殼：Metal，IP30防護等級
尺寸：30 x 125 x 79 mm (1.19 x 4.92 x 3.11 in)
重量：170 g
安裝方式：導軌安裝
工作環境工作溫度：
標準型號：-10 ~ 60 ℃ (14 ~ 140 °F)
寬溫型號：-40 ~ 75 ℃ (-40 ~ 167 °F)
儲存溫度：-40 ~ 75 ℃ (-40 ~ 167 °F)
相對濕度：5 ~ 95% RH（無凝露）
電源需求輸入電壓：12 ~ 48 VDC
輸入電流：最大265 mA @ 48 VDC,
連接方式：可插拔的3口接線端子
過載電流：1.1 A
反接保護：提供
安規認證Safety：UL 60950-1
EMC：EN 55022/24
EMI：CISPR 22, FCC Part 15B Class A
EMS：
EN 61000-4-2 (ESD)：接頭：6 kV; 空氣：8 kV
EN 61000-4-3 (RS)：80 MHz to 1 GHz：1 V/m
EN 61000-4-4 (EFT)：電源：1 kV; 信號：1 kV
EN 61000-4-5 (Surge)：電源：1 kV; 信號：1 kV
EN 61000-4-6 (CS)：150 kHz to 80 MHz：3 V/m
EN 61000-4-8 (PFMF)
EN 61000-4-11
Freefall：IEC 60068-2-32
Shock：IEC 60068-2-27
Vibration：IEC 60068-2-6
Green Product：RoHS，CRoHS，WEEE
MTBF（平均無故障時間）時間：353,000 hrs
數據庫：MIL-HDBK-217F
保修保修期：5年
