簡介

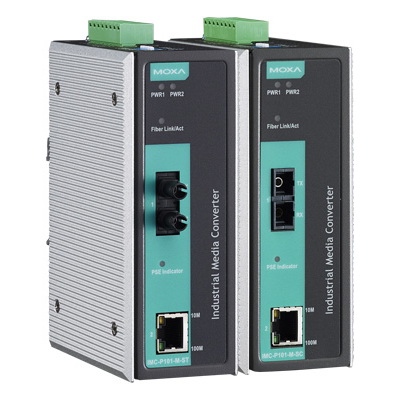

    IMC-P101系列光電轉換器提供10/10 0Ba s eT( X )和100BaseFX（SC/ST接頭）之間的信號轉換。該轉換器可作為供電設備（PSE），為兼容IEEE 802.3af的用電設備（PD）提供功率高達15.4 W的電源輸入，無需額外布線。IMC-P101支持IEEE 802.3/802.3u/802.3x，10/100M自適應，MDI/MDI-X自動偵測，為您的工業以太網應用提供完整解決方案。

特點

• 支持10/100BaseT（X）自適應和MDI/MDI-X自動偵測

• 支持IEEE 802.3af PoE

• 電源故障時，繼電器輸出報警

• 存儲并轉發模式和直接通過模式

• 支持-40 ~ 75 °C寬溫（-T型號）

• 冗余雙直流電源輸入

技術標準：
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X), 100BaseFX
IEEE 802.3af for Power-over-Ethernet
接口RJ45口：10/100BaseT(X)
光纖口：100BaseFX (SC/ST連接頭)
LED指示燈：PWR1, PWR2, Fiber Link, 10/100M (TP端口),
PSE指示

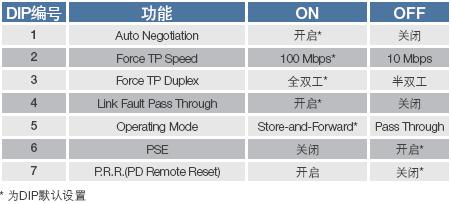

DIP開關：

報警觸點：一路繼電器輸出，電流負載為1 A@ 24 VDC

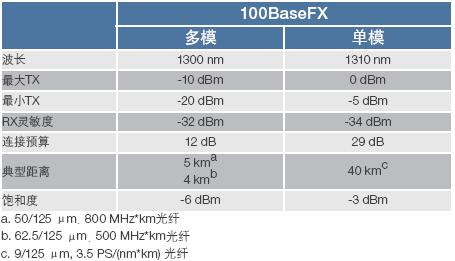

光纖

機械特性外殼：Metal
尺寸：144.45 x 110.2 x 51.65 mm (5.69 x 4.34 x 2.03 in)
重量：
產品凈重：525 g
包裝重量：710 g
安裝方式：導軌、壁掛（可選套件）
工作環境操作溫度：
工作溫度：
標準型號：0 ~ 60 °C (32 ~ 140 °F)
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH（無凝露）
電源需求輸入電壓：48 VDC (46 ~ 57 VDC)，冗余電源輸入
電源功耗：430 mA @ 48 VDC (max.)
連接方式：可插拔的接線端子
過流保護：1.6 A（信號短接保護）
反接保護：提供V+/V-反接保護
安規認證安全：UL 508
EMI：FCC Part 15, CISPR (EN55022) class A
EMS：
IEC 61000-4-2 Edition 1.2：2001-04 (Level 4)
IEC 61000-4-3：2002+A1：2002 (Level 3)
IEC 61000-4-4：2004 (Level 4)
IEC 61000-4-5 Edition 1.1：2001-04 (Level 3)
IEC 61000-4-6 Edition 2.1：2004-11 (Level 3)
IEC 61000-4-8 Edition 1.1：2001-03 (Level 3)
IEC 61000-4-11 Second Edition：2004-03
Freefall：IEC60068-2-32
Shock：IEC60068-2-27
Vibration：IEC60068-2-6
保修保修期：5年
