簡介

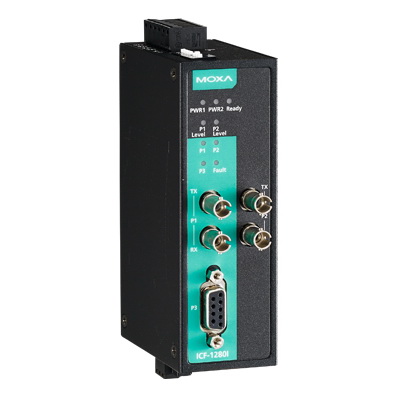

    ICF-1280I系列工業級PROFIBUS轉光纖轉換器可以將PROFIBUS信號轉換為光纖信號。該轉換器可延長串口傳輸距離，最高可達4 km（多模光纖）和45 km（單模光纖）。ICF-1280I為PROFIBUS系統提供2 KV光電隔離保護、冗余電源輸入等功能，確保PROFIBUS設備不間斷運行。

特點

• 冗余光纖環網，自愈時間為零

• 單一轉換器即可檢查網絡范圍的光纖通信

• 波特率自適應，傳輸速率最高可達12 Mbps

• PROFIBUS總線故障保護

• 通過繼電器輸出報警

• 2 kV隔離保護

• 雙冗余電源輸入

• 擴展PROFIBUS傳輸距離，最高可達45公里

• 支持-40 ~ 75 ℃寬溫型號可選

• 支持光纖信號強度診斷

技術標準：IEC 61158-2 for PROFIBUS DP
接口P1/P2端口：ST光纖
P3端口：PROFIBUS DP (DB9 female)
繼電器報警：一路繼電器輸出，電流承載能力2 A @ 30 VDC，常開
LED指示燈：PWR1, PWR2, Ready, P1, P2, P3, Fault
DIP撥碼開關：
DIP 1 ~ 4：Baudrate setting
DIP 5：Fiber link monitor
DIP 6 to 7：Linear/Star mode (w/ optional P1/P2 disable), Redundant Ring mode
DIP 8：Remote Fiber Diagnosis
PROFIBUS通信傳輸速率：9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, and 12000 Kbps
自動波特率：有
隔離保護：2 kV
光纖點對點，線型（總線），星型冗余拓?fù)洌?/span>
機械特性外殼：金屬
安裝：DIN-Rai導軌安裝，壁掛安裝（可選配件）
尺寸：39 x 115 x 70 mm (1.54 x 4.53 x 2.76 in)
重量：225 g
工作環境工作溫度：
標準型號：0 ~ 60 ℃ (32 ~ 140 °F)
寬溫型號：-40 ~ 75 ℃ (-40 ~ 167 °F)
存儲溫度：-40 ~ 75 ℃ (-40 ~ 167 °F)
相對濕度：5 ~ 95% (non-condensing)
電源需求輸入電壓：12 ~ 48 VDC
連接類型：接線端子
電源線保護：Level 3 (2 kV) Surge Protection
過流保護：1.1 A
安規認證Safety：UL 508，EN 60950-1
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 EEx nC IIC，IECEx
EMC：CE，F(xiàn)CC Part 15 Subpart B Class A
EMI：EN 55022，Class A；EN 55024
EMS:
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3,
EN 61000-4-5 (Power Surge) Level 3,
EN 61000-4-5 (Communication Surge) Level 3,
EN 61000-4-6 (CS) Level 3
Freefall：IEC 60068-2-32
Green Product：RoHS，CRoHS，WEEE
保修保修期：5年
