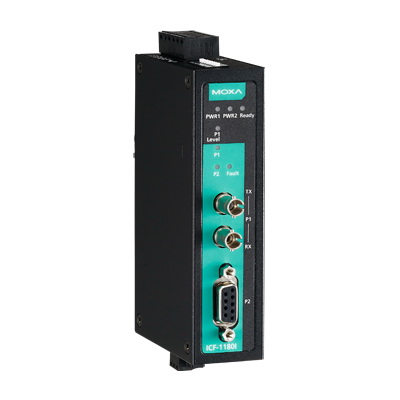

簡介

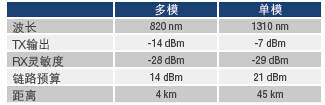

    ICF-1180I系列PROFIBUS轉光纖轉換器可以將PROFIBUS信號轉換為光纖信號。該轉換器可延長串口傳輸距離，最高可達4 km（多模光纖）和45 km（單模光纖）。

特點

• 光纖線自動檢測功能，驗證光纖通信

• 波特率自適應，數據傳輸速率高達12 Mbps

• PROFIBUS總線故障保護

• 繼電器輸出報警v

• 2kV隔離保護

• 雙電源冗余輸入（電源極性自適應）

• 擴展PROFIBUS傳輸距離可達45公里

• 寬溫型號支持-40 ~ 75°C工作溫度

• 支持光纖信號強度診斷

規格標準：IEC 61158-2 for PROFIBUS DP
接口P1端口：ST光纖
P2 端口：PROFIBUS DP (DB9 female)
報警觸點：一路繼電器輸出，電流承載能力2 A @ 30 VDC，常開
LED指示燈：PWR1， PWR2， Ready， P1 Status， P2 Status
DIP開關：
DIP 1~4：波特率設定
DIP 5：光纖鏈路監測
DIP 6：單環
DIP 7：光纖反功能
PROFIBUS通訊傳輸速率：9.6，19.2，45.45，93.75，187.5，500，1.5M，3M，6M 和 12M Kbit/s
自動波特率：是
隔離保護：2KV
光纖點對點傳輸：全雙工/半雙工
機械特性外殼：金屬
安裝：導軌，壁掛（需搭配配件）
尺寸：30.3 x 70 x 115 mm (1.19 x 2.76 x 4.53 in)
工作環境工作溫度：
標準型號：0 ~ 60 °C（32 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 140 °F）
工作濕度：5 ~ 95%（無凝露）
存儲溫度：-40 ~ 75 °C（-40 ~ 167 °F）
電源需求輸入電壓：12 ~ 48 VDC
功耗：186 mA @ 12 V
連接：接線端子
電源線保護：Level 3 (2KV) Surge Protection
反接保護：提供V+/V反接保護
過載保護：1.1 A
安規認證Safety：UL 508，EN 60950-1
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D ，ATEX Zone 2 EEx nC IIC，IECEx
EMC：CE，F(xiàn)CC Part 15 Subpart B Class A
EMI：EN 55022，Class A；EN 55024
EMS:
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3,
EN 61000-4-5 (Power Surge) Level 3,
EN 61000-4-5 (Communication Surge) Level 3,
EN 61000-4-6 (CS) Level 3
Freefall：IEC 60068-2-32
Green Product：RoHS，CRoHS，WEEE
保修保修期：5年
