簡介

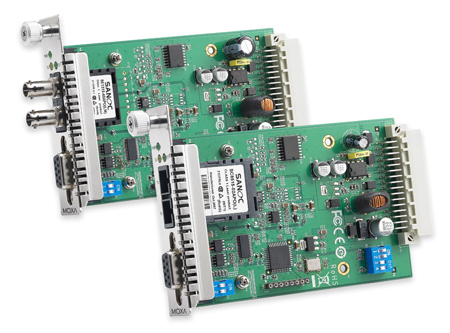

    TCF-142-RM系列是一款串口轉光纖模塊，用于TRC-190系 列中。這種模塊支持RS-232、RS-422或RS-485的串口信號轉換至光纖信號。

特點

  自動波特率偵測
      TCF-142-RM系列可以自動偵測串口波特率。即使設備的波 特率發生變化，數據仍可以毫無問題的進行傳輸，大大方便 了系統應用。

光纖部分光纖接頭: SC或ST
電纜要求:單模: 8.3/125, 8.7/125,9/125,或10/125μm
多模: 50/125, 62.5/125, 或 100/140μm
傳輸距離:單模: 40 km
多模: 5 km
波長:單模: 1310nm
多模: 850nm
輸出功率:單模: > -5dBm
多模: > -5dBm
接收靈敏度:單模: -25dBm
多模: -20dBm
點對點傳輸: 半雙工或全雙工
RS-232/422/485部分端子接口
RS-232: TxD, RxD, SGND
RS-422: TxD+, TxD-, RxD+, RxD-, SGND
4線RS-485: TxD+, TxD-, RxD+, RxD-, SGND
2線RS-485: Data+, Data-, SGND
波特率: 50 bps ~ 921.6 Kbps
ESD保護: 全信號15 KV
物理特性外殼: SPCC
尺寸: 86.8 x 136.5 x 21 mm (3.42 x 5.37 x 0.83 in)
工作環境工作溫度: 0 ~ 60°C (32 ~ 140°F)
工作濕度: 5 ~ 95% RH
存儲溫度: -20 ~ 75°C (-4 ~ 158°F)
電源需求輸入電壓: 12 VDC
電源功耗: 150 mA @ 12 V
安規認證CE: Class A
FCC: Part 15 sub part B Class A
EMS:
EN61000-4-2 (ESD), Criteria A, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria A, Level 3
EN61000-4-5 (Surge), Criteria A, Level 3
EN61000-4-6 (CS), Criteria A, Level 2
EN61000-4-8 (PFMF), Criteria A, Level 3
跌落: IEC 60068-2-32
保修期保修期: 5年
