簡介

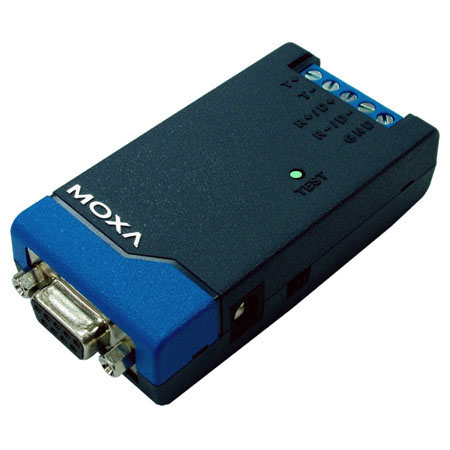

    TCC-80I是世界上第一個串口供電且具有2.5KV隔離保護的高速轉換器。TCC-80I通過RS-232設備供電來實現RS232到RS-422/485轉換和隔離保護。它將RS-232的TXD和RXD信號轉換為半雙工的2線RS-485或全雙工的4線RS-422/485信號。同時，TCC-80I內建15 KV EDS突波保護，提供過流保護功能。TCC-80I根據RS-232 端TXD狀態，實現RS-485自動數據流向控制。因此，使用者無需在程序中控制RS-485數據流向。

  RS-232串口供電和光電隔離
    TCC-80I的RS-232接口為DB9孔式，可直接與主機串口相連，并通過TXD、RTS和DTR信號線取電，TCC-80I的2.5 KV的隔離保護是通過光耦元件將電信號轉換成光信號，然后在另一端再將光信號轉換成電信號。在這種情況下可以將兩端的電路完全隔離。同時可以保護由于對地環路所造成的設備和傳輸界面元件的損壞，防止因數據丟失引起的損失。

特點

- 串口取電或外部供電
- 高速傳輸速率可達115.2Kbps
- 2.5KV的隔離保護
- 體積小巧
- 2線RS485、4線422和485方式可選
- RS-485自動數據流向控制
- 15KV EDS 串口保護
- 內建120 歐姆終端電阻
- 專利技術：LED電源指示燈

通訊參數波特率：300 bps ~ 115.2 kbps
RS-232：
連接器：孔式DB9
信號：TxD、RxD和GND
內部回環：RTS到CTS，DTR到DSR和DCD
RS-422/485：
連接器：端子排
信號：TxD+，TxD-，RxD+(Data+)，RxD-(Data-)，GND
模式：4線RS-422，4線RS-485，
2線RS-485（通過撥碼開關設置）
RS-485數據流向控制：自動
上/下拉電阻：1 K/1 KΩ
光隔保護：2.5 KV RMS（1分鐘）
串口保護：15 KV ESD
工作環境工作溫度：0 ~ 60 °C(32 ~ 140 °F)
存儲溫度：-20 ~ 75 °C(-4 ~ 167 °F)
工作濕度：5 ~ 95% RH
電源輸入電源
RS-232串口：TxD，RTS，DTR；外接電源輸入接口
輸入電壓：5 ~ 12 VDC
電壓功耗：20 mA@5 VDC（禁用終端電阻）
機械特性尺寸 (長×寬×高)：42×80×22 mm
外殼：ABS+PC
重量：50±5 g
安規認證CE Class B，F(xiàn)CC Class B
保修期5 年
