簡介

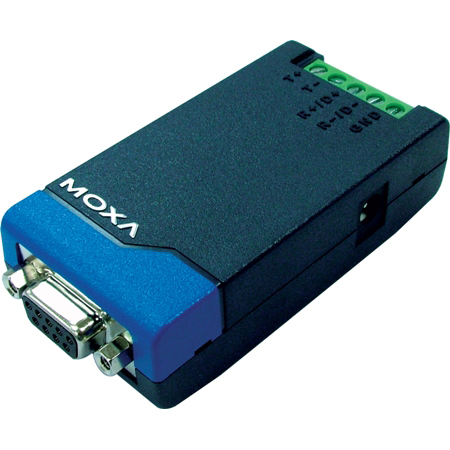

    TCC-80轉換器通過從RS-232端口取電來實現RS-232到 RS-422/485轉換。它將RS-232的TxD和RxD信號轉換為半 雙工的2線RS-485或全雙工的4線RS-422/485差分信號。 同時，TCC-80內建有15KV ESD浪涌保護功能，可防止輸出信號的電流突波。除此之外，TCC-80還提供了通過檢 測RS-232輸出信號TxD狀態來實現RS-485自動數據流向 控制的功能。因此，客戶不必親自控制RS-485數據的流向。

  串口取電
    TCC-80 的RS-232接口接頭為孔式DB9的形式?？芍苯优cPC 機相連，并通過TxD、RxD和DTR信號線向PC機取電。無論 這些電平信號高低與否，TCC-80都可以從這些數據/握手 信號線上獲取足夠的電源。若某些應用當中沒有使用握手 信號，客戶可以采用外部供電的方式。電源要求在5-12V DC，例如USB供電或電源適配器。

  使用外部電源適配器
    對TCC-80這類串口取電的設備來講，終端電阻的選取是 非常關鍵的。在多數情況下，當RS-422/485電纜超過100 米時就會用到終端電阻。除去數據傳輸產生的功耗，終 端電阻產生的功耗大概為75mW之多，此時，通過串口取電的方式就不能滿足TCC-80工作的需求。因此，若 RS-422/485傳輸距離較長而使用到終端電阻或沒有使用握 手信號時，強烈建議客戶使用USB或電源適配器之類的方 式為TCC-80供電。

  串口取電的功率消耗
    通過RS-232串口取電方式使用TCC-80轉換器時，尤其要 注意電源功耗。RS-232電纜長度以及RS-422/485的傳輸距 離。 通常，PC機上的標準串口能夠通過TxD、RxD和DTR提供大 概70-90mW的電源功率，TCC-80消耗掉其中50mW。需要注意的是，RS-232與主機之間的電纜長度應短于15cm 以確保在傳輸過程中的電源功率損耗降至最低。余下的功 率則用于RS-422/485信號的傳輸。

特點

- 串口取電或外部供電
- 結構緊湊
- 2/4線422和485方式可選
- RS-485自動數據流向控制
- 自動偵測波特率
- 15 KV ESD浪涌保護
- 內建120Ω終端電阻

通訊參數波特率：300 bps ~ 115.2 kbps
RS-232：
連接器：針式DB9
信號：TxD、RxD、GND直通
內部回部：RTS到CTS，DTR到DSR和DCD
RS-422/485端：
連接器：端子排
信號：TxD+，TxD-，RxD+(Data+)，RxD-(Data-)，GND
模式：4線RS-422，4線RS-485，
2線RS-485（通過撥碼開關選擇）
RS-485數據流向控制：自動
上/下拉電阻：1 K/1 KΩ
串口保護：15 KV ESD
工作環境工作溫度：0 ~ 60 °C(32 ~ 140 °F)
存儲溫度：-20 ~ 75 °C(-4 ~ 167 °F)
工作濕度：5 ~ 95% RH
電源輸入電源
RS-232串口：TxD，RTS，DTR; 外接電源輸入接口
輸入電壓：5 ~ 12 VDC
電壓功耗：10 mA@5 VDC（禁用終端電阻）
機械特性尺寸 (長×寬×高)：42×80×22 mm
外殼：ABS+PC
重量：50±5 g
安規認證CE Class B，F(xiàn)CC Class B
保修期5 年
