簡介

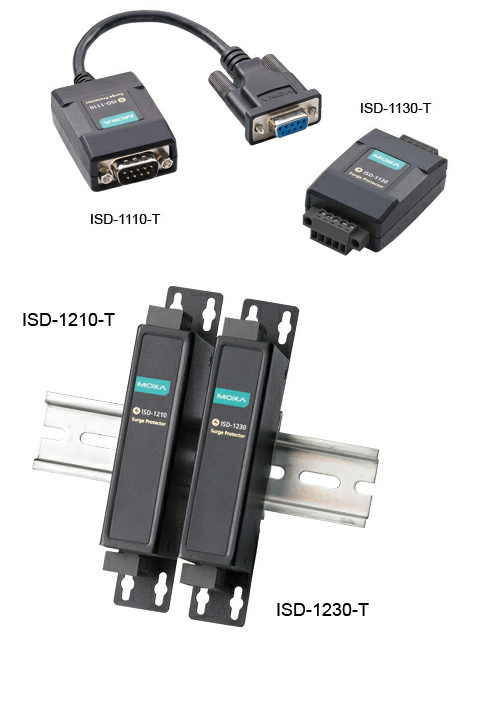

    ISD-1100-T/1200-T系列為串口數據線提供浪涌保護，例如Modem、傳真機、I/O設備、各類終端、儀器儀表、hub，以及任何其他需要使用串口連接的設備，防止這類設備因浪涌沖擊而導致設備損壞。ISD-1100-T/1200-T可以為任何類型串口數據提供安全保護：RS-232，RS-422，RS-485。

特點

• 即插即用

• 為串口數據線提供浪涌保護
  ISD-1110-T/1130-T：EN61000-4-5 Level 4
  ISD-1210-T/1230-T：IEC 61632-21 C2（20 kV保護）

• 支持RS-232或RS-422/485

• 設計緊湊，易于安裝

• 寬溫模式，支持-40~85℃工作溫度

串口數據線浪涌保護最大電源保護：
ISD-1110-T/1130-T：400瓦
ISD-1210-T/1230-T：5000瓦
可提供保護數據線的數量：
ISD-1110-T: 7
ISD-1130-T/1210-T/1230-T: 4
浪涌保護能力：
ISD-1110-T/1130-T: 4 kV, 8/20 μs impulse per line
ISD-1210-T/1230-T: 20 kV, 8/20 μs impulse per line
工作電壓：
ISD-1110-T/1210-T: 15 V
ISD-1130-T/1230-T: 5 V
最大負載電流：
ISD-1110-T: 0.1 A (23°C), 0.05 A (85°C)
ISD-1130-T: 0.12 A (23°C), 0.07 A (85°C)
ISD-1210-T/1230-T: 0.4 A (20°C), 0.13 A (85°C)
響應時間：< 1 ns
保護類型：線-線，線-地
保護等級：IP30
帶寬：10 MHz loss < 1 dB
連接器ISD-1110-T：
Data in: DB9 male
Data out: DB9 female
ISD-1130-T：
Data in: Terminal block
Data out: Terminal block
ISD-1210-T/1230-T：
Data in: Terminal block
Data out: Terminal block
機械特性外殼：
ISD-1110-T/1130-T：塑料
ISD-1210-T/1230-T：金屬
重量：
僅產品
ISD-1110-T: 58 g
ISD-1130-T: 30 g
ISD-1210-T: 214 g
ISD-1230-T: 212 g
含包裝
ISD-1110-T: 119 g
ISD-1130-T: 96 g
ISD-1210-T: 276 g
ISD-1230-T: 274 g
尺寸：
ISD-1110-T: 53 x 37 x 20.6 mm (2.01 x 1.46 x 0.81 in)
ISD-1130-T: 53 x 37 x 20.6 mm (2.01 x 1.46 x 0.81 in)
ISD-1210-T: 95 x 53 x 25 mm (3.74 x 2.01 x 0.98 in)
ISD-1230-T: 95 x 53 x 25 mm (3.74 x 2.01 x 0.98 in)
工作環境工作溫度：-40 ~ 85°C (-40 ~ 185°F)
存儲溫度：-40 ~ 85°C (-40 ~ 185°F)
相對濕度：95% max, non-condensing
海拔高度：最高可達2000 m
注意：若您需要適應更高海拔的應用需求，請隨時聯絡Moxa。
安規標準EMS：
ISD-1110-T/1130-T: EN 61000-4-5 Level 4 (4 kV)
ISD-1210-T/1230-T: IEC 61643-21 C2 (20 kV 1.2/50, 10 kA 8/20)
保修服務保修期限：5年 （僅限一次使用）
注意：ISD系列產品在5年內的保修期中僅提供一次保修服務。在提供一次維修服務后，產品不再享受免費保修服務。
維修政策：ISD中的PCB板損壞后，Moxa不再為ISD產品提供維修服務。
注意：請根據現場實際需要，選用合適的ISD產品。
